Волна

и

Фазор

осциллографа

Фазор

осциллографа

7

7-3

Фазор

осциллографа

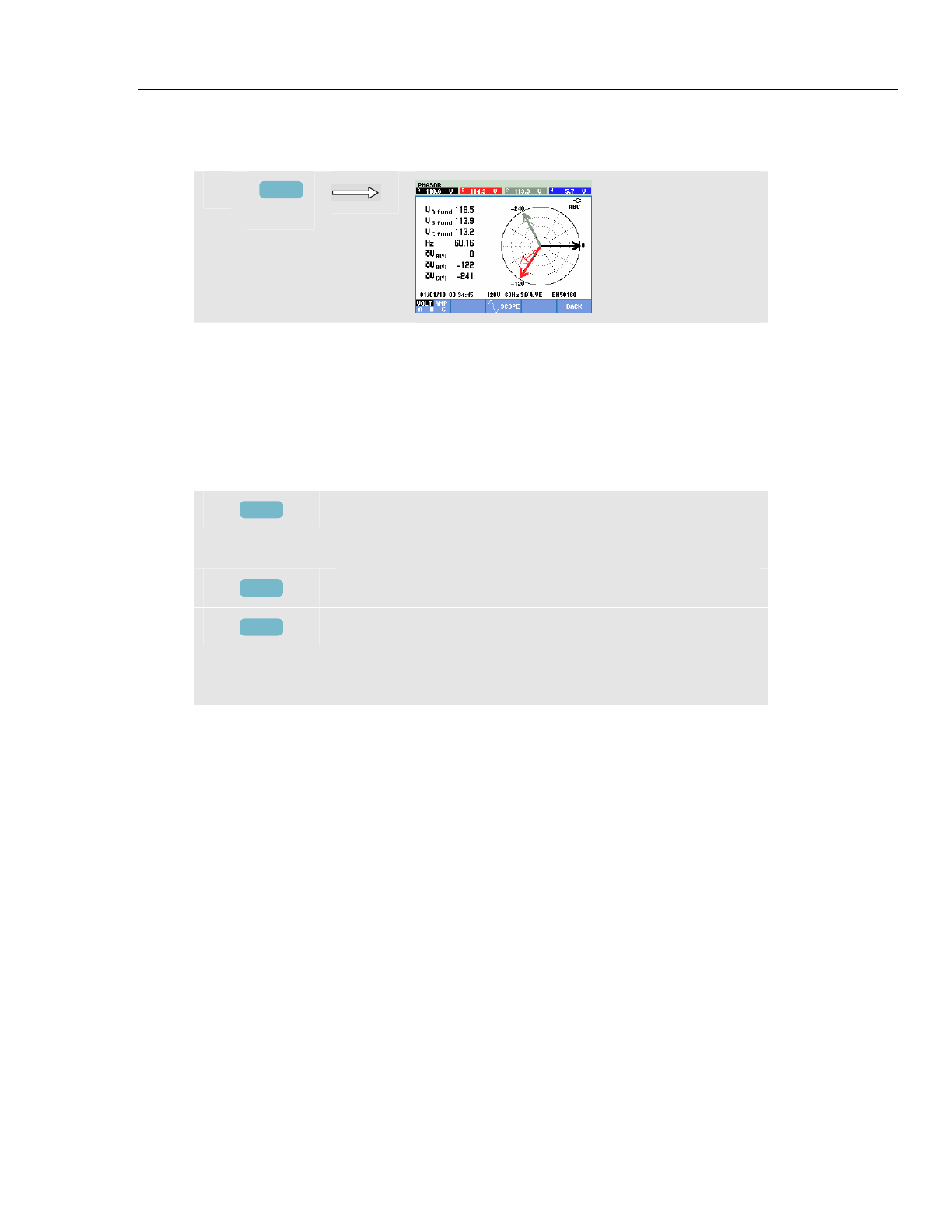

Для

доступа

на

экран

Фазора

:

d

F3

Экран

фазора

показывает

фазовое

взаимоотношение

между

величинами

напряжения

и

тока

в

виде

векторной

диаграммы

.

Вектор

эталонного

канала

 A (L1)

указывает

в

положительном

горизонтальном

направлении

.

Дополнительными

числовыми

величинами

являются

основное

фазовое

напряжение

и

/

или

ток

,

частота

и

углы

фазы

.

В

заголовке

экрана

отображаются

среднеквадратичные

величины

напряжения

и

/

или

тока

.

Предусмотренные

функциональные

клавиши

F1

Возможен

выбор

дополнительных

данных

для

вывода

на

дисплей

:

все

значения

напряжения

,

все

значения

тока

или

напряжение

и

ток

от

фазы

к

фазе

.

F3

Вернитесь

на

экран

Волна

осциллографа

.

F5

Вернитесь

к

активному

измерению

 (

напр

.,

Напряжение

/

ток

/

частота

).

Если

единственным

активным

измерением

является

Волна

/

Фазор

осциллографа

:

перейдите

в

 MENU (

меню

).

Советы

и

подсказки

Экран

Волна

осциллографа

дает

четкое

представление

о

форме

сигнала

тока

и

напряжения

.

Сигналы

напряжения

,

в

частности

,

должны

быть

плавными

,

синусоидальными

.

Если

видно

искажение

напряжения

,

то

полезно

будет

проверить

дисплей

гармоник

.

Среднеквадратичные

значения

напряжения

и

частоты

должны

быть

близки

к

их

номинальным

значениям

.

Дисплей

Волна

и

Фазор

осциллографа

также

полезно

использовать

для

проверки

правильности

подключения

проводов

датчиков

напряжения

и

токоизмерительных

клещей

.

На

векторной

диаграмме

фазовое

напряжение

 A (L1), B (L2)

и

 C (L3)

должно

появляться

одно

за

другим

на

равном

расстоянии

 (120

градусов

).

Векторы

тока

должны

иметь

то

же

направление

,

что

и

вектор

напряжения

со

сдвигом

по

фазе

,

как

правило

,

менее

 30

градусов

.
