1736/1738

Руководство

пользователя

8

датчик

Тонкий

гибкий

токоизмерительный

датчик

Thin-Flexi

работает

по

принципу

пояса

Роговского

,

представляющего

собой

кольцо

провода

,

используемого

для

измерения

переменного

тока

,

проходящего

через

провод

,

пропущенный

через

это

кольцо

.

См

.

рис

. 4.

hcf028.eps

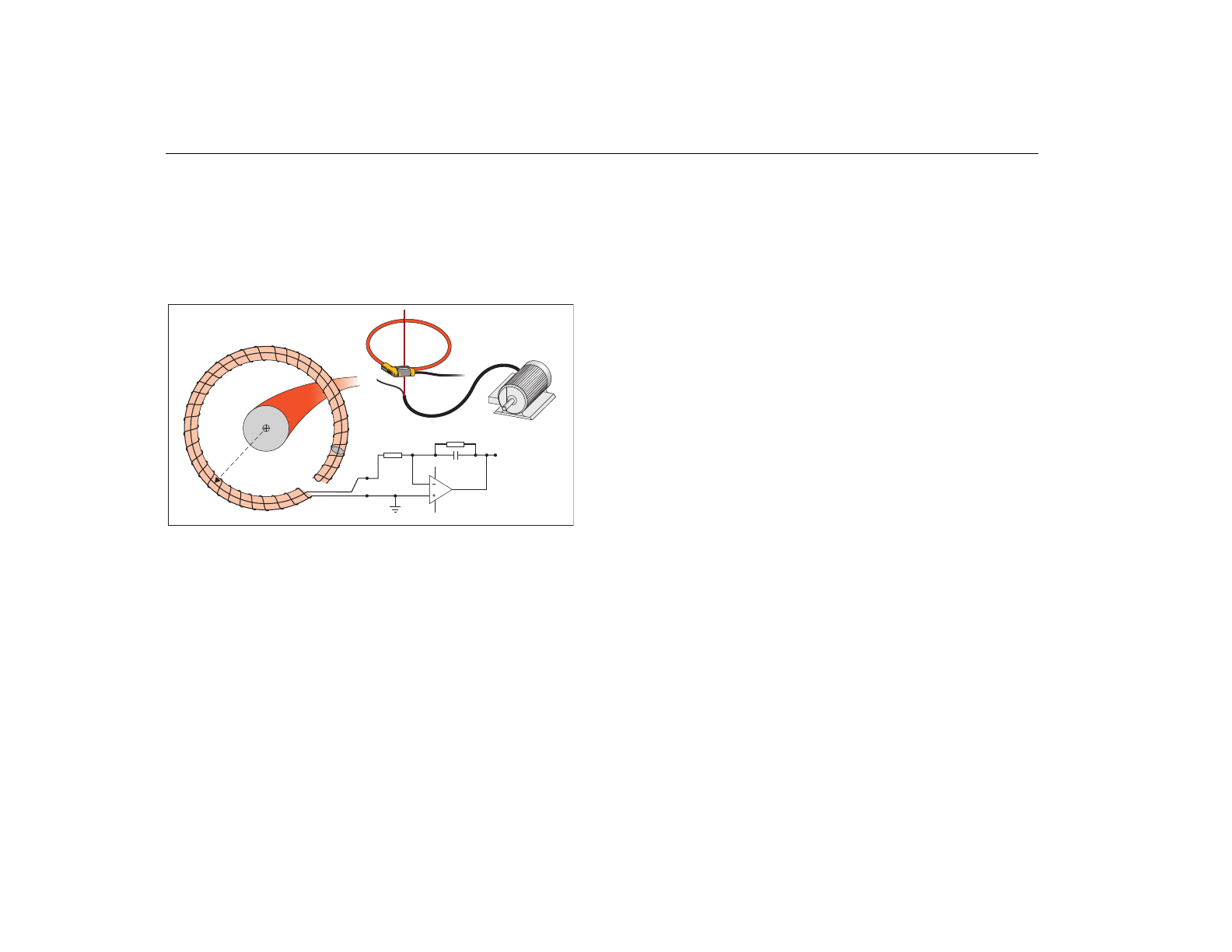

Рис

. 4.

Принцип

работы

пояса

Роговского

Пояс

Роговского

имеет

много

преимуществ

перед

другими

трансформаторами

тока

.

•

Это

не

замкнутое

кольцо

.

Вторая

клемма

проходит

обратно

через

центр

кольца

(

обычно

пластиковая

или

резиновая

трубка

)

и

подключается

рядом

с

первой

клеммой

.

Это

позволяет

кольцу

быть

открытым

,

гибким

,

а

также

позволяет

оборачивать

его

вокруг

работающих

проводников

,

не

отключая

.

•

У

него

воздушный

,

а

не

железный

сердечник

.

У

него

низкая

индуктивность

,

и

он

способен

определять

быстро

меняющиеся

токи

.

•

Благодаря

отсутствию

железного

сердечника

,

который

мог

бы

насыщаться

,

кольцо

остается

высоко

линейным

даже

рядом

с

высокомощными

токами

,

подобными

тем

,

что

используются

в

ЛЭП

или

устройствах

с

импульсным

током

.

Правильно

расположенное

кольцо

Роговского

с

одинаковым

расстоянием

до

обмотки

очень

устойчиво

к

электромагнитным

помехам

.

i(t)

v(t)

A

r

10 k

R3

330 k

R1

10 nF

C1

LF347

UI:A

1

GND

2

11

4

3

V

in

V

out
