User Manual

CROSS LINE

LASER

User Manual

CROSS LINE

LASER

CONDTROL xMarker

CONDTROL xMarker

OPERATION

Horizontal and vertical leveling

Open  the  bat ter y  compar tment  and  inser t  the  bat teries  according  to  the
polarity. Don’t confuse the polarities.

Press but ton        .  A ver tical and horizontal laser lines appears.
While working in the switched-on self-levelling mode, when the instrument
is  put  on  a  rough  sur face  or  on  a  tripod  with  a  tilt  more  than  4,5°  laser
lines  star t  to  blink,  signalizing  that  the  instrument  is  out  of  the  automatic
selflevelling area.
In this case it is necessar y to put the instrument on a flat sur face.

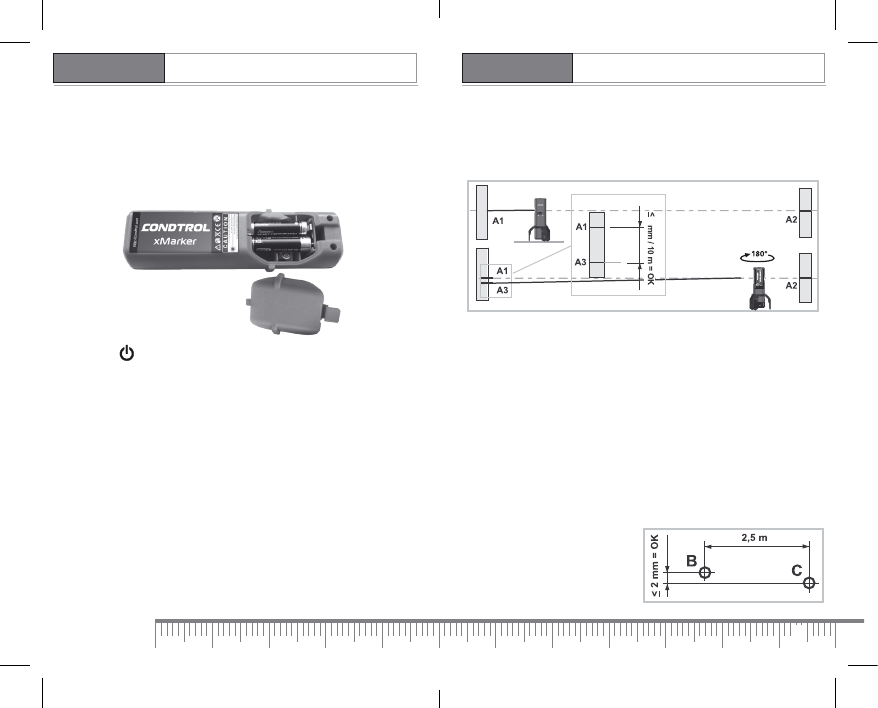

Preparing the calibration check

It is possible for you to check the calibration of the laser. To do this, position
the device midway between 2 walls, which must be at least 5 meters apar t.
Do this by turning the unit on. See Section «Horizontal and ver tical leveling»
about this.
1. Mark point A1 on the wall.
2.  Turn  the  device  through  180°  and  mark  point  A2.  You  now  have  a
horizontal reference between points A1 and A2.

Per forming the calibration check
3. Position the device as near as possible to the wall at the height of point A1.
4. Turn the device through 180° and mark point A3. The dif ference between
points A1 and A3 is the tolerance.

When A1 and A3 are more than 4 mm/10 m apar t, an adjustment is necessar y.
Contact your authorised dealer or else CONDTROL Ser vice Depar tment.

Checking the vertical line

Position the device about 5 m from a wall. Fix a plumb bob with a line of 2.5 m
length on the wall, making sure that the bob can swing freely. Switch on the
device and align the ver tical laser to the plumb line. The precision is within
the specified tolerance if the deviation between the laser line and the plumb
line is not greater than ± 1.5 mm.

Checking the horizontal line

Position the device about 5 m from a wall and switch on the cross laser. Mark
point B on the wall. Turn the laser cross approx. 2.5 m to the right and mark
point C. Check whether the horizontal line from point C is level with point B to
within ± 2 mm. Repeat the process by turning the laser to the lef t.

4
