XLiner Pento CONDTROL
МУЛЬТИПРИЗМЕННЫЙ
ЛАЗЕРНЫЙ НИВЕЛИР
XLiner Pento CONDTROL
МУЛЬТИПРИЗМЕННЫЙ
ЛАЗЕРНЫЙ НИВЕЛИР
Разница L меж ду обеими отмеченными точками I и III на стене А являет-
ся действительным отк лонением по высоте инструмента.
Максимальное допустимое отклонение L рассчитывают следующим об-
разом:
L = двойное расстояние между стенами х 0,1 мм/м
Пример: При расстоянии между стенами в 5 м максимальное отклонение:
L = 2 х 5 м х 0,1 мм/м=1 мм,
следовательно, расстояние между отметками не должно превышать 1 мм.
При превышении максима льного отк лонения необходимо обратиться в
сервисный центр CONDTROL.

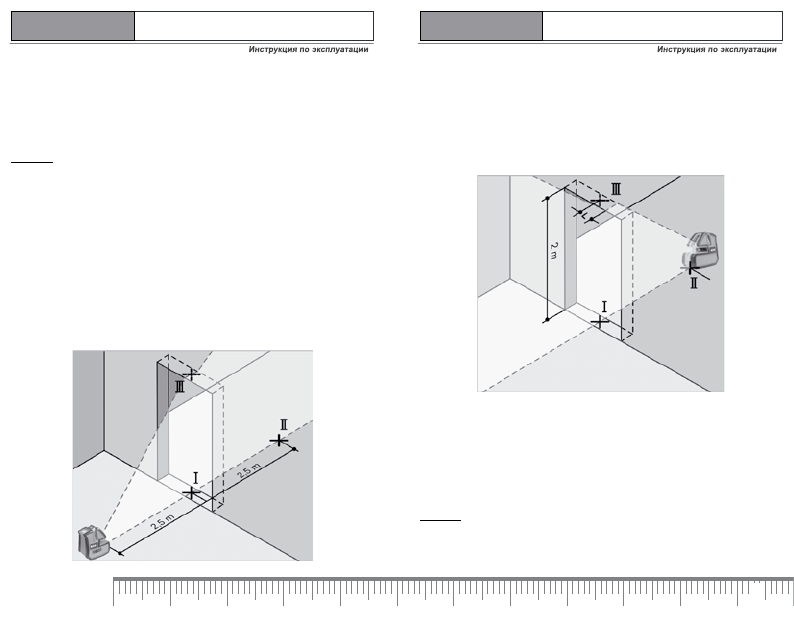

Контроль вертикальной линии
Д ля контроля требуется проем двери, в обе стороны которого (на проч-
ном полу) есть свободное пространство не менее 2,5 м.
Установите инструмент на расстоянии в 2,5 м от проема двери на проч-
ный, ровный пол (не на штатив). Выж дете окончание компенсирования
инструмента на режиме линий перекрещивания и направьте лазерный
луч на проем двери.
Отметьте середину вертикальной линии на полу проема двери (точка I), на
расстоянии в 5 м с другой стороны проема двери (точка II), а так же на
верхнем крае проема двери (точка III).
Поставьте инструмент с другой стороны проема двери прямо за точкой
II. Выж дите окончание компенсирования инструмента и выверите вер-
тика льную лазерную линию так, чтобы ее середина проходила точно
через точки I и II.
Разница L меж ду точкой III и серединой лазерной линии на верхнем
крае проема двери является действительным отк лонением инструмен-
та от вертика ли.
Измерьте высот у проема двери.
Максимальное допустимое отклонение L рассчитывают следующим об-
разом:
L = двойная высота проема двери х 0,1 мм/м
Пример: При высоте проема двери в 2 м максима льное отк лонение:
L = 2 х 2 м х 0,1 мм/м=0,4 мм,
следовательно, расстояние между отметками не должно превышать 0,4 мм.
