6
7

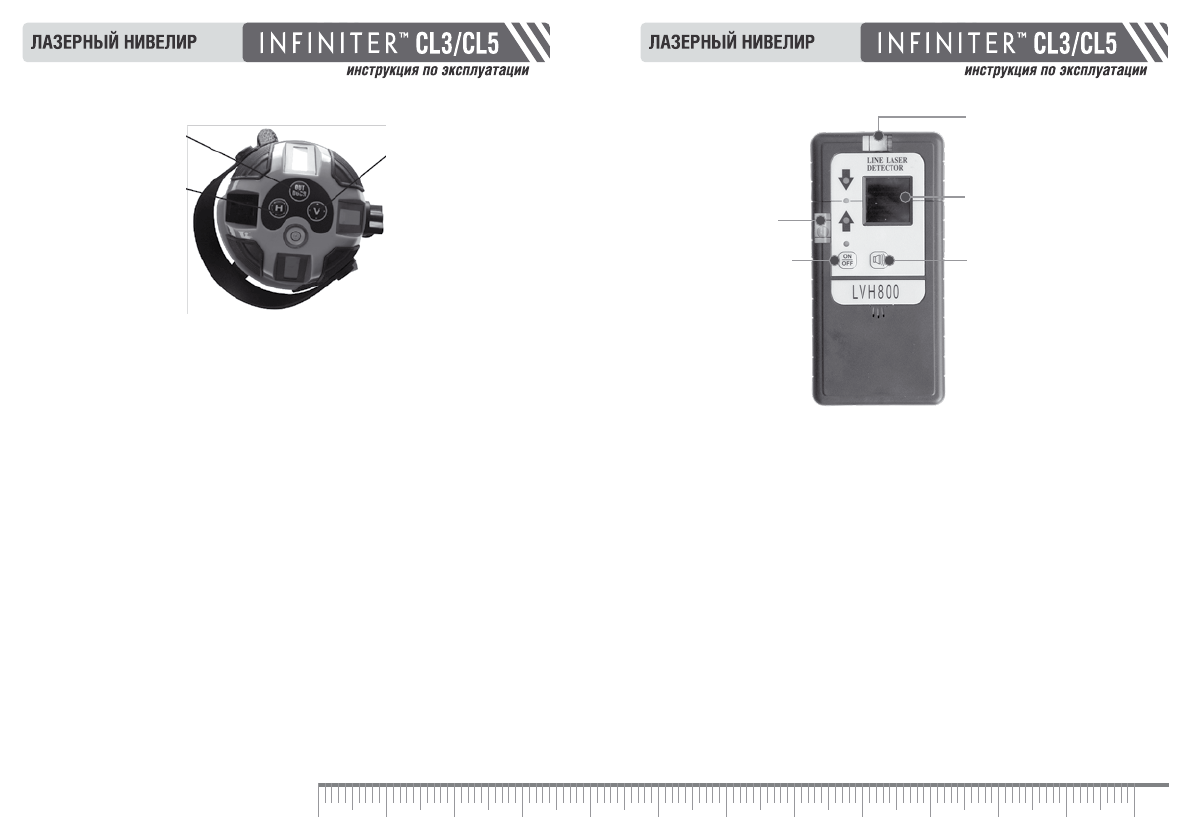

Панель управления
РАБОТА С ПРИБОРОМ
Установка
1. Установить прибор в рабочее положение:
- прибор должен быть расположен на необходимой высоте, обеспечьте види-
мость лазерных линий на поверхности контролируемого объекта;
2. Разблокируйте компенсатор переключателем
ON/OFF
.
3. Включение вертикальных линий осуществляется нажатием кнопки
V
. После-
довательное 3-ех кратное нажатие V позволяет включить 4 вертикальных линии
(для CL5).
4. Включение вертикальных линий осуществляется нажатием кнопки
H
.
При необходимости вращайте прибор вокруг основания с помощью расположен-
ного на основании винта.
5. При работе с детектором необходимо переключить прибор в импульсный ре-
жим кнопкой
OUT DOOR
.
ЛАЗЕРНЫЙ ДЕТЕКТОР *
*поставляется дополнительно
Детектор лазерного излучения увеличивает диапазон работы прибора до 50
метров. Детектор рекомендован к применению в условиях недостаточной ви-
димости лазерной излучения при работе на улице или в светлых помещениях.
Детектор допускается использовать на расстоянии не менее 3 метров от при-
бора. Детектор может крепиться к геодезической рейке с помощью входящей в
комплект поставки детектора струбцины.
вк лючение
импульсного режима
чувствительное поле
приемника
кнопка ON/OFF
кнопка ЗВУК
вертикальный
уровень
горизонтальный
уровень
вк лючение
вертикальных линий
вк лючение
горизонтальных линий
ВНИМАНИЕ!
Детектор определяет модулированный сигнал от INFINITER CL3 (CL5)
и не определяет перманентное лазерное излучение или точку. Следите за чисто-
той поверхности чувствительного поля приемника, протирайте мягкой тряпкой,
не используйте химически активные жидкости (в т.ч. спирт, растворитель).
Для включения детектора нажмите кнопку
ON/OFF
.
С помощью кнопки
ЗВУК
можно включить или отключить звуковое сопрово-
ждение поиска оси излучения. Соответствующий символ будет появляться на
индикаторе детектора.
Поиск оси лазерного излучения осуществляется плавным перемещением детек-
тора по вертикали. В момент попадания лазера в чувствительное поле прием-
ника на экране появляется символ стрелки, направленной вверх или вниз, что
соответствует направлению, в котором необходимо перемещать детектор для
нахождения центра.
Раздается звуковой сигнал. В момент когда ось лазерного излучателя соответ-
ствует центру чувствительного поля приемника на дисплее исчезают стрелки и
загорается символ «
–
» , при этом звуковой сигнал звучит непрерывно.
