ПРОВЕРКА ТОЧНОСТИ
Проверка повторяемости результатов выравнивания
1. Поставьте прибор на устойчивую неподвижную поверхность, разблокируйте
компенсатор, направьте горизонтальный излучатель на стену, отстоящую от
прибора на расстоянии 5м.
2. Отметьте на стене точку, которая соответствует середине горизонтальной
линии.
3. Не перемещая и не поворачивая прибор, качните его. В случае если после
выравнивания линия отк лонилась от предыдущего положения более чем на 1
мм, следует обратиться в сервисный центр. Повторите пункт 3 несколько раз.
4. Повторите пункты 1-3 для края горизонтальной линии.

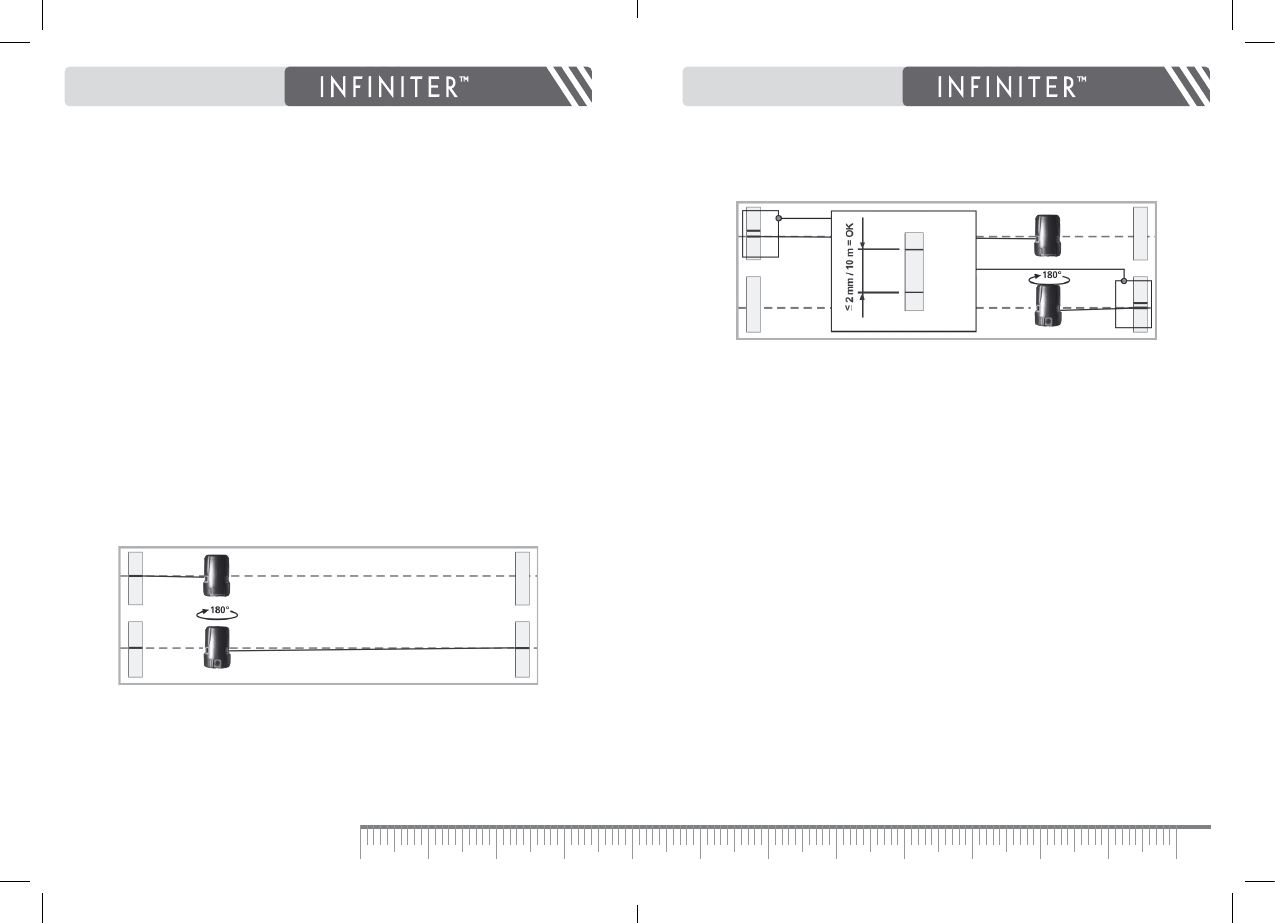

Проверка горизонтальной плоскости
Для проверки необходимы 2 параллельные стены, расположенные друг напро-
тив друга на расстоянии 5 м.
1. Установите прибор максимально близко к одной из стен.
2. Разблокируйте компенсатор, отметьте положение оси горизонтального луча
на ближней стене – метка А1.
3. Поверните прибор на 180° и отметьте положение луча на дальней стене –
метка В1.
4. Перенесите прибор к противоположной стене, направьте на неё луч, отметьте
точку В2. Метки В1, В2 должны находится на одной вертикали.
5. Поверните прибор на 180° и отметьте положение луча на противоположной
стене – точка А2. Метки А1, А2 должны находится на одной вертикали.
A1
B1
A1
A2
B1
B2
A1 (B1)
A2 (B2)
6. Измерьте расстояния между метками А1, А2 и В1, В2. Если разница между
полученными значениями превышает 2 мм – обратитесь в сервисный центр.
Проверка вертикальной плоскости
1. В качестве эталона вертикали используйте отвес длиной 2,5 м. Установите
прибор на расстоянии порядка 2 м от отвеса.
2. Разблокируйте компенсатор, включите вертикальный излучатель, совместите
ось вертикальной лазерной линии с верхней точкой отвеса.
3. Если отклонение оси вертикальной линии от подвеса превышает 1 мм – об-
ратитесь в сервисный центр.
КОМПЛЕКТАЦИЯ
1. Лазерный нивелир INFINITER CL4 – 1 шт.
2. Элемент питания LR6 – 3 шт.
3. Инструкция по эксплуатации – 1 шт.
4. Защитный чехол/кейс – 1шт.
