2

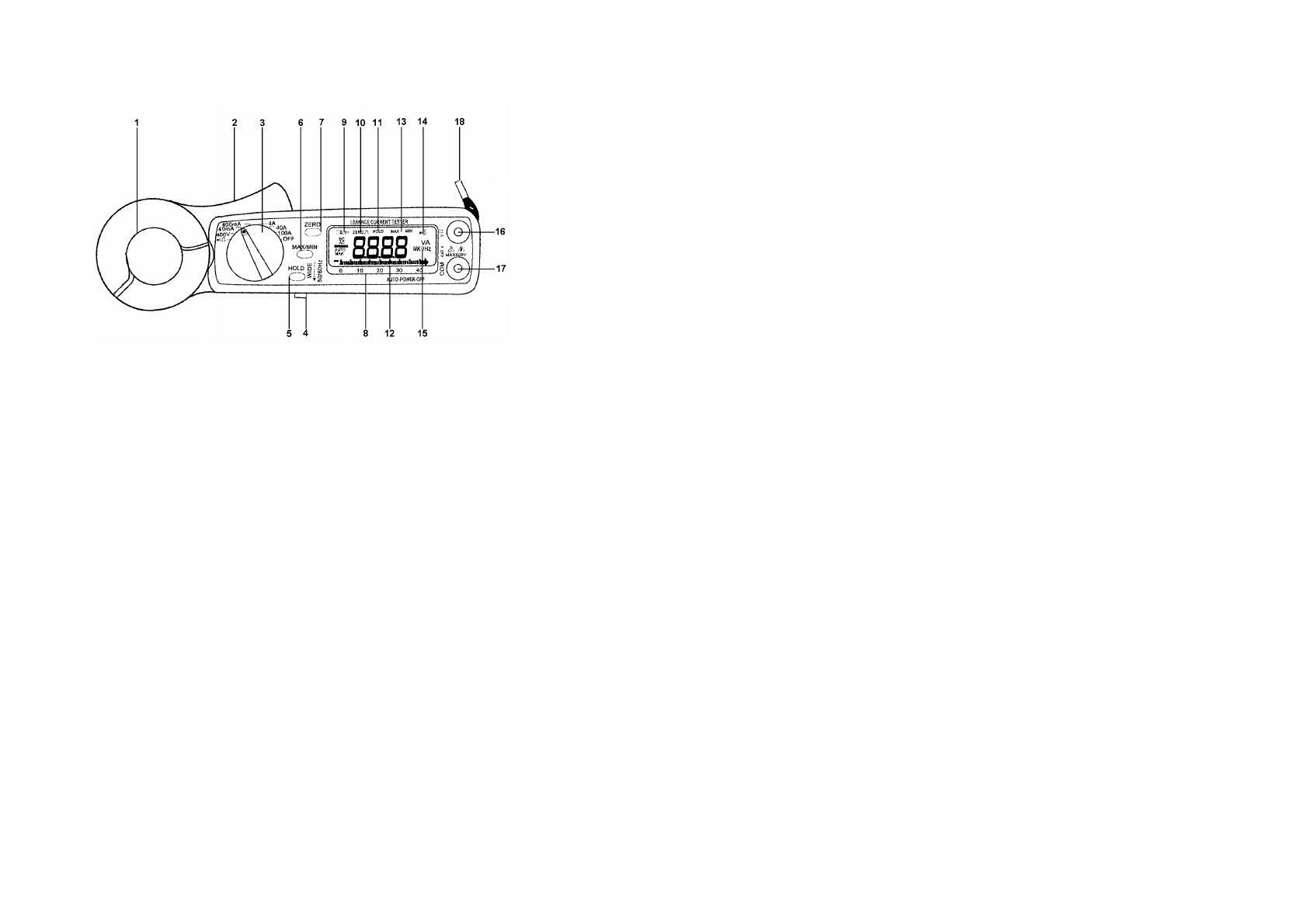

II.
Описание
прибора
1.
Датчик
-
трансформатор
Магнитный
датчик
для
регистрации
электрического
тока
.
Для
измерения
постоянного
/
переменного
тока
проводник
,
по
которому
он
протекает
,
должен
быть
полностью
обхвачен
датчиком
-
трансформатором
.
2.
Клавиша
для
открывания
датчика
-
трансформатора
3.
Поворотный
переключатель
Предназначен
для
выбора
требуемого
режима
измерения
:
переменного
напряжения
,
переменного
тока
,
сопротивления
или
прозвонки
цепи
.
4.
Переключатель
фильтра
В
положении
50/60Hz
измеряется
только
низкочастотный
сигнал
.
В
положении
WIDE
измеряется
сигнал
в
диапазоне
частот
40
Гц
-1
кГц
.
5.
Кнопка
HOLD
При
нажатии
этой
кнопки
на
дисплее
фиксируется
текущее
показание
.
Для
возврата
в
режим
измерения
нажмите
кнопку
еще
раз
.
6.
Кнопка
MAX/MIN
Эта
кнопка
используется
для
считывания
максимального
и
минимального
значения
зарегистрированного
в
течение
измерения
.
При
первом
нажатии
кнопки
на
дисплей
выводится
минимальное
значение
,
при
повторном
нажатии
на
дисплей
выводится
максимальное
значение
.
После
считывания
минимальное
и
максимальное
значение
обнуляется
,
и
регистрация
начинается
снова
.
Нажмите
кнопку
третий
раз
для
возврата
к
нормальному
режиму
измерения
.
7.
Кнопка
ZERO
При
нажатии
этой
кнопки
текущее
показание
прибора
принимается
за
начало
отсчета
–
ноль
,
последующие
измерения
производятся
относительно
уровня
зафиксированного
при
нажатии
этой
кнопки
.
3
8.
ЖК
-
дисплей
ЖК
-
дисплей
, 3 3/4
цифры
,
максимальное
показание
3999.
На
дисплее
отображаются
символы
:
текущей
функции
измерения
,
единицы
измерения
,
знак
полярности
,
десятичная
точка
,
разряда
батареи
, MAX
или
MIN,
относительных
измерений
- ZERO
∆
,
а
также
графическая
шкала
.
9.
Символ
разряда
батареи
Появление
на
дисплее
символа
разряда
батареи
означает
,
что
напряжение
на
батарее
стало
ниже
требуемого
для
нормальной
работы
уровня
.
При
замене
батареи
обратитесь
к
главе
V.
10.
Символ
ZERO
∆
Появление
на
дисплее
этого
символа
означает
,
что
текущее
показание
является
разностью
между
реальным
значением
и
значением
,
имевшем
место
при
нажатии
кнопки
ZERO
.
Для
возврата
к
нормальному
режиму
измерения
нажмите
и
удерживайте
кнопку
ZERO
в
течение
2
секунд
.
11.
Символ
HOLD
Этот
символ
появляется
на
дисплее
при
нажатии
кнопки
HOLD
.
12.
Графическая
шкала
Графическая
шкала
содержит
40
сегментов
.
Количество
отображаемых
сегментов
пропорционально
измеряемому
значению
.
Каждый
сегмент
соответствует
ста
единицам
младшего
разряда
цифрового
показания
.
13.
Символ
MAX/MIN
Нажатием
кнопки
MAX/MIN
можно
вывести
на
дисплей
максимальное
и
минимальное
значение
зарегистрированных
при
измерении
.
14.
Символ
прозвонки
Этот
символ
появляется
на
дисплее
при
выборе
режима
измерения
сопротивления
или
прозвонки
.
15.
Символ
единицы
измерения
При
выборе
режима
измерения
на
дисплее
появляется
соответствующий
символ
единицы
измерения
(V,
Ω
,
или
A).
16.
Входное
гнездо
V
Ω
Это
гнездо
используется
при
измерении
напряжения
,
сопротивления
или
прозвонке
.
17.
Входное
гнездо
COM
Это
гнездо
используется
для
подключения
общей
точки
входного
сигнала
.
18.
Наручный
ремень
Просуньте
Вашу
руку
через
отверстие
наручного
ремня
,
во
избежание
случайного
падения
прибора
.
