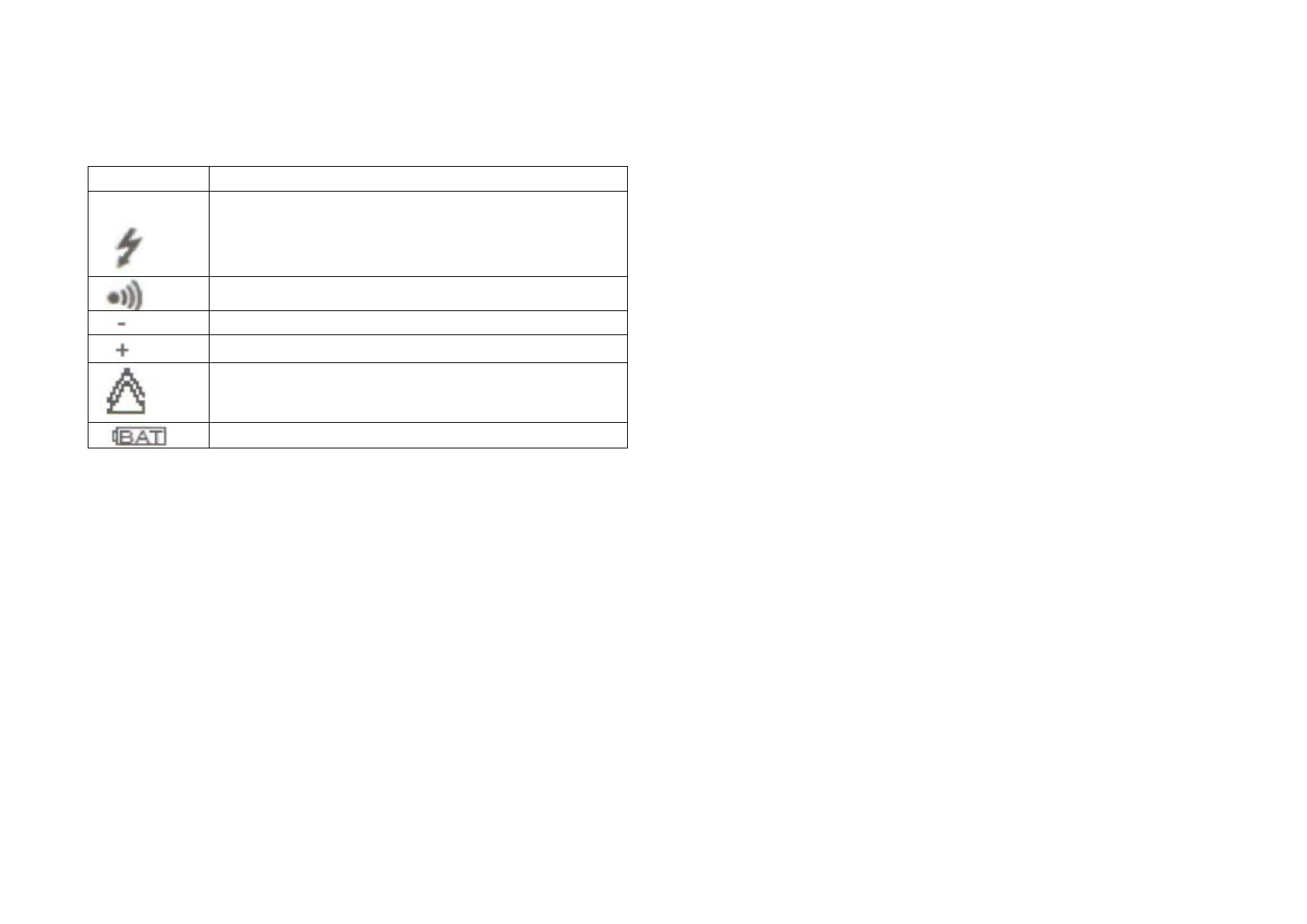

Объяснение символов
На приборе измерения напряжения показаны следующие условные
обозначения:
DC
Напряжение постоянного тока
AC
Напряжение переменного тока
Указание фазы от 100 до 600 В - 50/60 Гц при
использовании фазного тестера как
«однополюсного».
Знак проверки цепей на обрыв
Отрицательное напряжение постоянного тока
Положительное напряжение постоянного тока
Устройство для выполнения работ под
напряжением
Знак замены батареи
Функционирование
1. функциональная диагностика / самодиагностика
•
Проверьте тестер напряжения общеизвестным способом.
•
Загорится светодиод "!", когда напряжение составит более 50
В, даже если батарея разряжается или удалена.
•
Предупреждение: во избежание поражения электрическим
током, отсоедините выводы от любого источника напряжения
перед включением функции самопроверки.
•
при нажатии кнопки "Autotest", все светодиоды под
напряжением (4) должны загореться, а светодиод проверки
цепи на обрыв (9) должен загореться, и раздастся звонок. Это
указывает на то, что была произведена самопроверка
тестера.
7
2. Испытание под напряжением
•
Соедините оба испытательных щупа с источником энергии.
•
Что касается напряжения >12 В, тестер напряжения
автоматически включается.
•
Напряжение отображается с помощью светодиодов.
•
Для напряжений переменного тока, зажигается светодиод
"AC".
•
Для напряжений постоянного тока зажигается светодиод "-DC
или +DC".
•
Приборы оснащены светодиодной строкой, состоящей из:
±12,24,36,50,120,400,690
для напряжения постоянного тока;
12, 24, 36, 50, 120, 400
для напряжения переменного тока,
полярность отображаемого напряжения относится к
испытательному щупу прибора (+).
•
По техническим причинам прибор не может выполнять
автоматическое включение напряжений постоянного тока в
пределах приблизительно 0 В до -/+8 В.
3. Однополюсное фазное испытание
•
Однополюсное фазное испытание возможно только когда
батареи установлены и находятся в хорошем состоянии.
•
Однополюсное
фазное
испытание
начинается
при
напряжении переменного тока приблиз. 100 В (полюс > 100 В
AC).
•
При эксплуатационных однополюсных фазных испытаниях
для определения внешних проводников при определенных
условиях функция отображения может ухудшаться (например,
для защитного оборудования изолированных деталей в
местах изоляции).
•
Однополюсное фазное испытание не подходит для
определения того, находится ли линия под напряжением. Для
этой цели всегда требуется двухполюсное испытание под
напряжением.
•
Соедините оба испытательных щупа с источником энергии.
•
Светодиод (5) начинает светиться на дисплее.
8
