8



Звуковой сигнал означает определенную фазу.



На дисплее загорится определенный светодиод.

Измерение  однополюсной фазы для модели DT-9030



Данный прибор можно также использовать в качестве тестера однополюсной фазы. Возьмите прибор за
ручки как указано выше. Не  берите данный прибор  за концы ручек

.

Внимание

:

Данный

фазовый

тестер

служит

только

для

экспресс

испытания

.

Соблюдайте  правила работы с

электросистемами.



Перед    началом  испытаний,  проверьте    состояние  батареи    путем  соединения  двух    концов  друг  с

другом.



Поверьте  правильность  функционирования    дан ного  прибора,  протестировав  его  уже  на  известном

источнике напряжения.



Соедините    провод  « L2» c  замерным  пунктом  для  тестирования.  При  правильном  выполнении    на

дисплее  должен загореться символ (переменный ток)

Внимание:

  Индикатор  однополюсной    фазы    мо жет  высвечиваться  при  неблагоприятных    условиях

окружающей  среды  (электростатистическое  поле,  хорошая  изоляция  и  т.д.).  В  этом  случае    проведите
дополнительное двухполюсное тестирование.

6.6 Индикация напряжения в  системах с УЗО

Измерение напряжения в  системах с УЗО для моделей DT-9020/9021



Во  время  индикации  напряжения    в  системах  с  УЗО,    данную  систему  можно  отключить    номинальным

остаточным током  10 мА  или 30 мА, измеряя напряжение между L и PE (

см. рис.6.6.1

)



Во  избежания  отключения  УЗО,  индикация  осуществляется  между L  и N    примерно  в  течение  5  сек.  В

последствии индикация напряжения  между L и PE будет осуществляться без   отключения  УЗО.

6.7 Режим прозвонки цепи/ испытания p-n перехода

Прозвонка цепи  и и спытание p-n переходов для  модели 9021



Дотроньтесь измерительными проводами  до исследуемого диода или полупроводникового перехода.



Считайте результаты измерения на дисплее.



Поменяйте  полярность, путем переключения щупов.



Считайте результаты измерения  н а дисплее.



Прозвонка  цепи  и диодная индикация возможны лишь при установленных батареях.



 Раздается звуковой сигнал  и светодиод



)))

  загорается.

Прозвонка цепи для  модели DT-9030



Данный  указатель напряжения  можно использовать также  как и  прибор д ля контроля целостности.



 Возьмите прибор за ручки. Не  берите данный прибор  за концы ручек.



Тестер  целостности    включается  автоматически    при  проверке  и  отключается  автоматически  когда

проверка завершена.



Перед началом  контроля проверьте  правильнос ть функций.

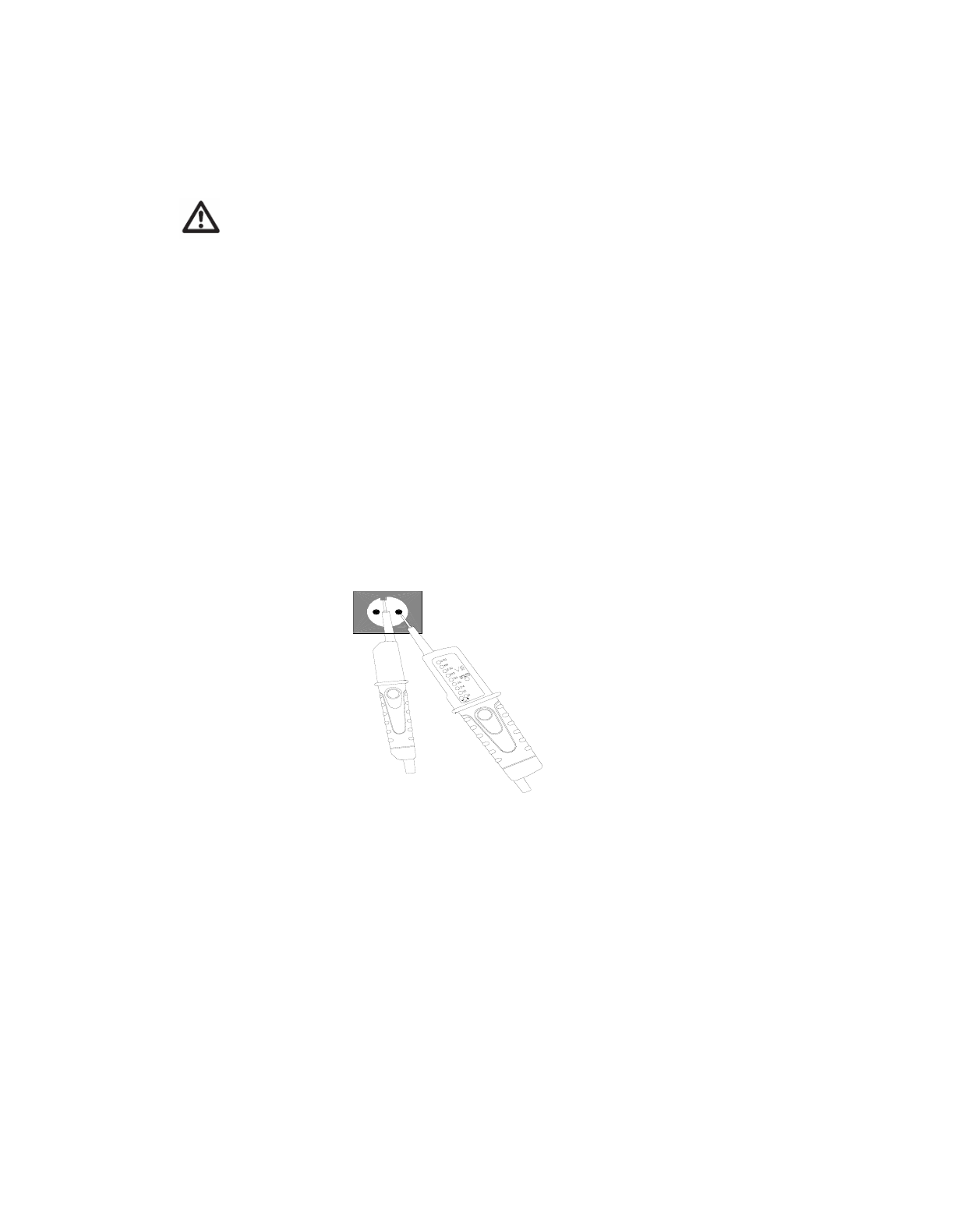

Рис.6.6.1
