При  подключении    друг  с  другом  2 -х    щупов,  Вы  услышите  сигнал,    и  на  дисплее  загорится  светодиод

проверки целостности.



Если вышеуказанное не произойдет, замените батарею как указанно в главе «замена батареи». Тестер

проверки целостности инди цирует  сопротивление  не более 400 Ком.

6.8 Режим Индикации вращающегося поля

Индикация вращающегося поля для модели DT-9021



Указатель напряжения  оборудован  двухполюсным  индикатором вращающегося поля.



Индикация    вращающегося  тока    всегда  активна.    Симв ол  «R»  или  «L»  всегда  отображаются  на  дисплее.

Тем  не  менее,    вращающееся  направление    может  быть  измерено  лишь    в    трехфазовой  системе.    Далее
описано как прибор указывает  напряжение между  2  внешними проводниками.



Соедините    измерительный  датчик    с  пре дполагаемой  фазой L2  и  ручку    измерительного  датчика    с
предполагаемой фазой L1. На дисплее отобразятся  напряжение   и направление вращающегося поля.



«R»

-означает,  что    предполагаемая  фаза L1 -    фактически  фаза L1,  а    предполагаемая  фаза L2 -

фактичес ки фаза L2.

L1

L2

L3

N

PE



«L»  означает,  что  предполагаемая    фаза L1

-  фактически  фаза L2,  а  предполагаемая  фаза

L2 –

фактически фаза L1.



При  повторном  испытании      с  измененным    измерительным  датчиком    противоположный  символ
загорится.

 Индикация вращающегося поля  для модели DT-9030



Указатель напряжения может указывать  направления вращающего поля  трехфазовой системой.



Возьмите прибор за ручки. Не берите данный прибор за концы ручек.



Держите  2 измерительных

(позиция 1 и 2 рис. 5.2.1)

 щупа  в замерном пункте для индикации.



Протестируйте    щуп  ,  относящийся  к L1,  и  щуп,  относящийся  к L2.  На  дисплее  отобразиться

напряжение  и  направление    вращающегося  поля.  Символ  вращающегося    поля  ( D)    показывает    направление
вращающегося поля ( L= против часовой стрелки, R= по часовой стрелке.)

6.9 Режим использования встроенного фонарика

Использование встроенного фонарика для модели DT-9030/9021



Данные модели  указателя напряжения  оснащены встроенным фонариком.

Для модели DT-9021



Нажмите и удержи вайте кнопку включения фонарика

(позиция 3, рис.5.2.3).

Фонарик функционирует лишь

при  нажатии  данной кнопки

(позиция 3, рис.5.2.3)

Для модели DT-9030



Нажмите  кнопку включения  фонарика

 (позиция 3, рис.5.2.3).

Фонарик включиться. Фонарик автоматически

выключится  в течение 15 секунд.

6.10  Режим измерение напряжения с высоким сопротивлением.

Измерение напряжения с высоким сопротивлением для модели DT - 9030



Держите данный прибор только  за специально предназначенных для этой цели ручки.



Держите 2 измеритель ных щупа в замерном пункте для индикации.

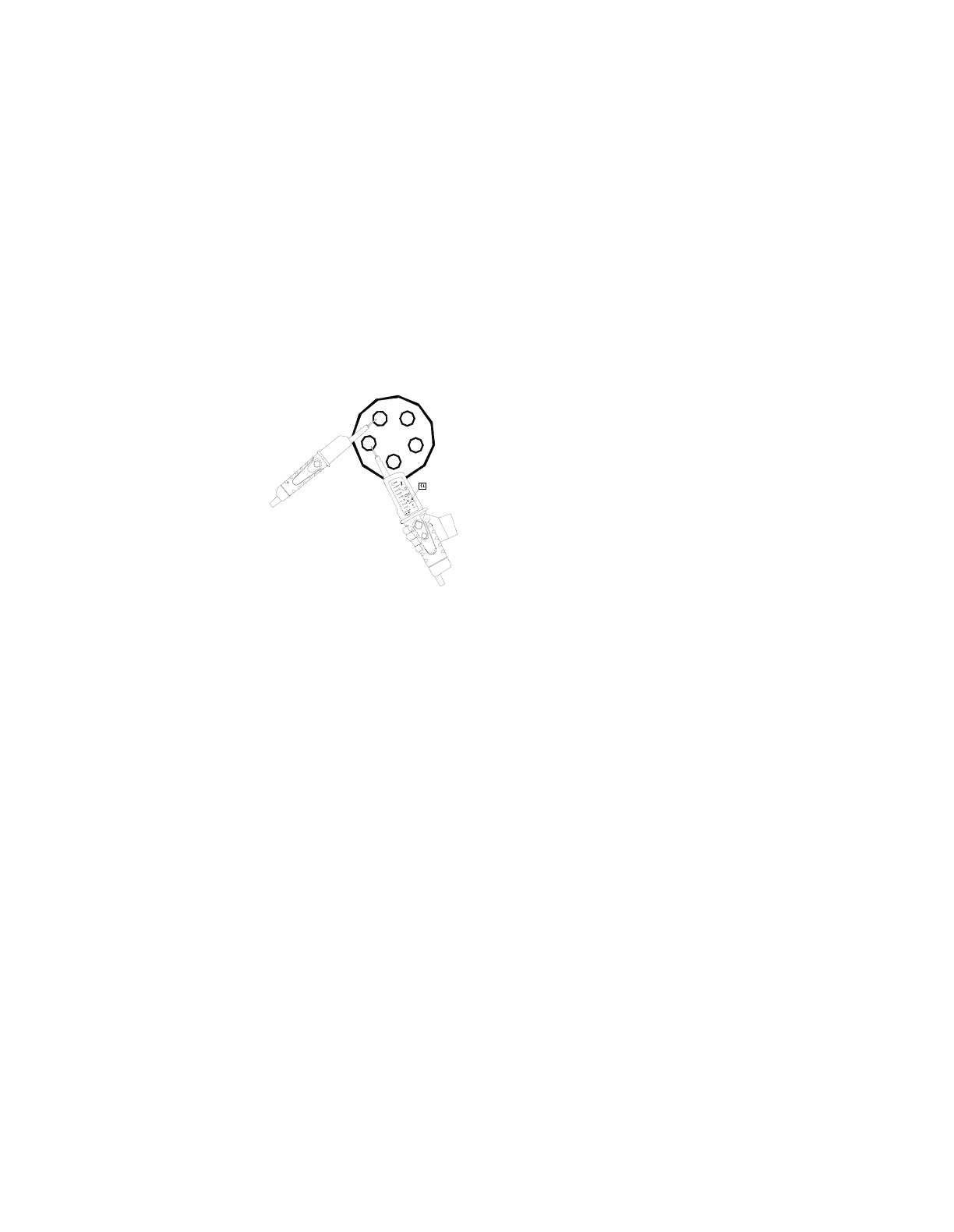

Рис. 6.8.1

Индикация вращающегося

поля
