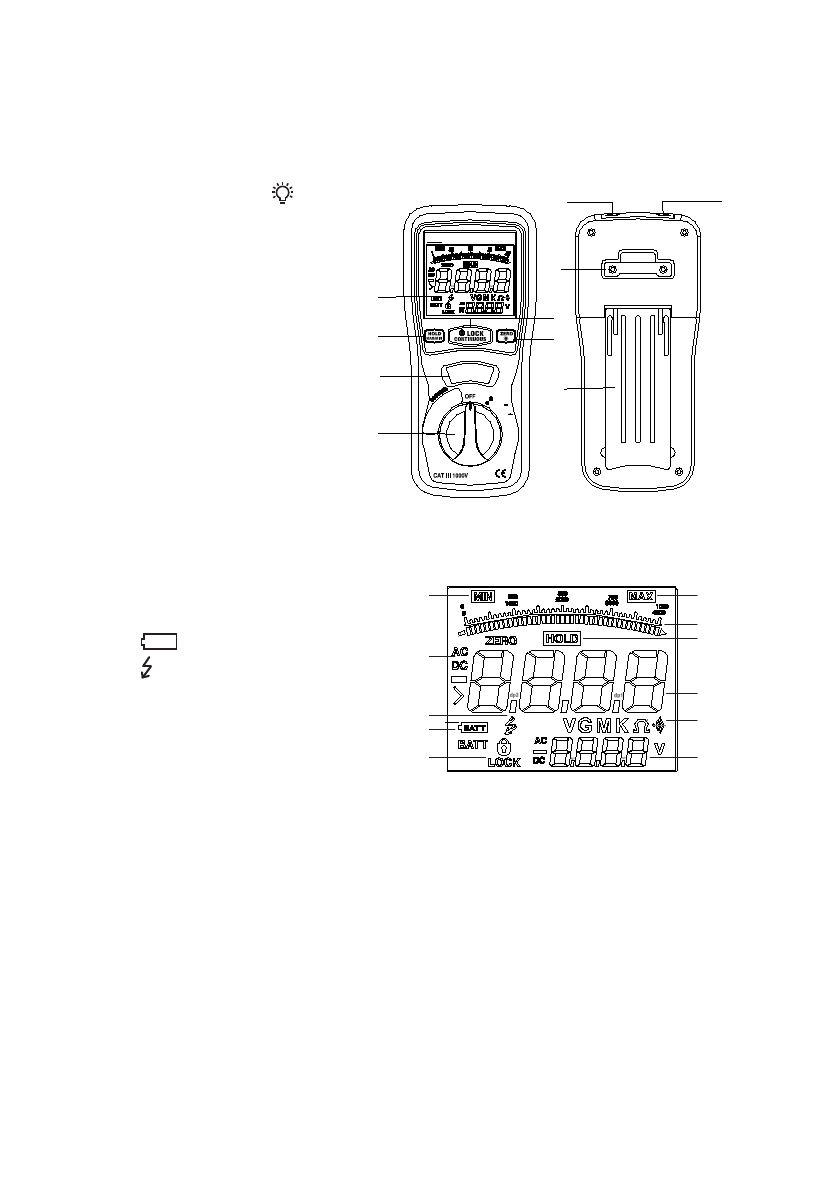

ЭЛЕМЕНТЫ ПРИБОРА

ИНДИКАТОРЫ ДИСПЛЕЯ

ЖК-дисплей.

1.

Кнопка «HOLD/MAX/MIN» – удержание показаний на дисплее;

2.

определение макс./мин. показаний.

Кнопка «LOCK» – режим продолжит. измерения сопротивления изоляции.

3.

Кнопка «ZERO/

4.

» –

установка нуля;

вкл. подсветки дисплея.

Кнопка «TEST» –

5.

вывод испытательного

напряжения на разъемы

«V/Ω» и «СОМ».

Переключатель режимов

6.

работы.

Разъем «V/Ω».

7.

Разъем «СОМ».

8.

Крепление для ремешка.

9.

Отсек питания

10.

и настольная подставка.

«LOCK» – режим

1.

продолжительного измерения

сопротивления изоляции.

2.

BATT

 – низкий заряд батареи.

3.

– напряжение > 30В

между щупами прибора.

«AC» – переменный ток;

4.

«DC» – постоянный ток.

«MIN» – определение

5.

мин. показаний.

750V

1000V

Insulation Tester

400

125V

250V

500V

1000V

TEST

LOBAT

HV

(1)

POL1

(2)

(1)

OHM

BZ

(2)

(2)

POL2

4

(1)

BAR

1

8

5

1

2

3

4

6

7

8

9

10

CEM

DT-5505

5

6

9

10

11

1

2

4

3

5

7

8

«MAX» – определение макс. показаний.

6.

Графическая шкала (измеренное значение).

7.

«HOLD» – удержание показаний на дисплее.

8.

«

9.

8888

» – основной цифровой индикатор.

«VGMKΩ» – индикаторы единиц измерения.

10.

«

11.

8888

» – дополнительный цифровой индикатор.

МЕРЫ ПРЕДОСТОРОЖНОСТИ

Помните, что в приборе используется опасное для жизни напряжение.

1.

Неправильная работа с прибором может привести к поражению электри-

ческим током или повреждению оборудования.

Всегда отключайте прибор от исследуемой цепи перед заменой батареи,

2.

элементов питания и предохранителя.

Не производите измерений при открытой крышке отсека питания.

3.
