7

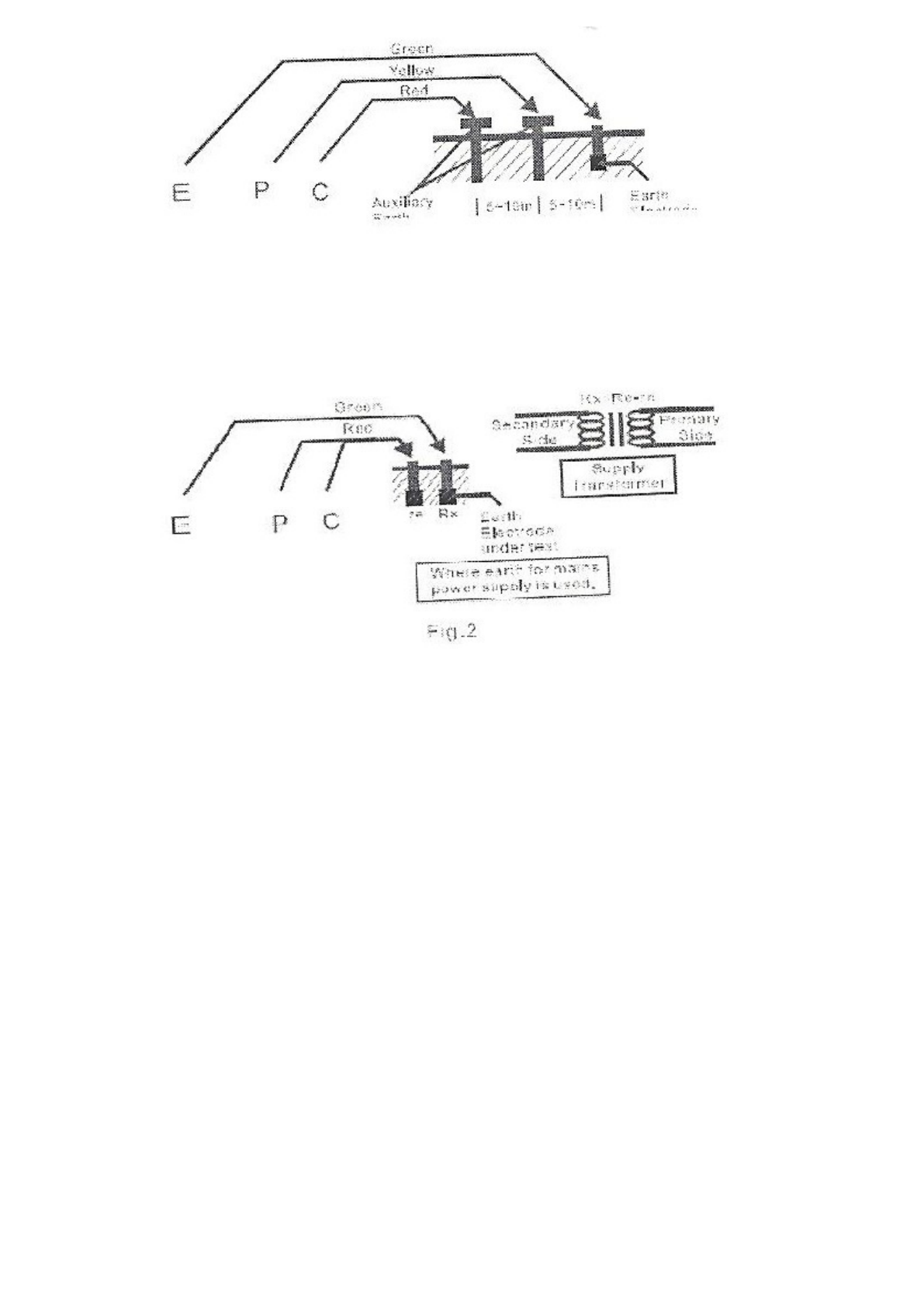

Рисунок 1.

•

На дисплее появится значение сопротивления

   •

При  напряжении  более  10  В  применяется  двухточечный  метод  измерения,  позволяющий  получить

приближенное значение сопротивления заземления. Схема подключения приведена на рисунке 2.

Рисунок 2.

•

установить функциональный    переключатель в в положение « 200 Ω», «100 Ω», « 2000 Ω», «1000 Ω»,      (в зависимости от

модели измерителя и в зависимости от значения сопротивления заземления), замкнуть накоротко измерительные провода
и нажать кнопку «TEST».

•

зафиксировать на дисплее значение сопротивления    r

e

, установить функциональный переключатель в положение «OFF»,

собрать схему, приведенную на рисунке 2.

•

установить функциональный    переключатель в в положение « 200 Ω», «100 Ω», « 2000 Ω», «1000 Ω»,      (в зависимости от

модели  измерителя  и  в  зависимости  от  значения  сопротивления  заземления),  зафиксировать  на  дисплее  значение
сопротивления Re. Сопротивление заземления вычислить по формуле:

R

x

=R

e

-r

e

,

где Rx- искомое сопротивление заземления, Ом

Re –

измеренное измерителем значение сопротивления, Ом

Re –

сопротивление, измеренное при    накоротко замкнутых проводах, Ом.

3.2

Режим измерения  напряжения переменного/постоянного тока

•

Установите    функциональный  переключатель  в  зависимости  от  рода  напряжения    в  положение  750Ṽ

(режим  измерения  напряжения  переменного  тока  АС)  или 1000V (режим измерения напряжения постоянного тока

DC).

• Вставьте черный штекер  измерительного  провода    в  отрицательный разъем «COM», а  красный в  положительный

разъем «V».

•

Наблюдайте показания на дисплее измерителя;

•

В  режиме  измерения  напряжения  постоянного  тока  при  обратной  полярности,  значение
