Замечание: отключить электропитание в цепи перед проверкой сопротивления.
1.
Установить переключатель режимов в положение
Ω.
2.
Вставить продольно-подпружиненный контакт тестового провода черного цвета в разъем
COM
.
Вставить
продольно-подпружиненный контакт тестового провода красного цвета в положительный разъем
V
.
3.
Коснуться измерительными щупами контактов измеряемой цепи или устройства.
4.
Проверить значение сопротивления на экране прибора.
Проверка на обрыв
1.
Подключить прибор к цепи согласно методике измерения сопротивления.
2.
Нажать кнопку
MODE
и выбрать режим
●)))
.
3.
Коснуться измерительными щупами контактов измеряемой цепи или устройства.
4.
Если при проверке на обрыв сопротивление окажется ниже 50Ом,
сработает звуковой сигнал.
Контроль целостности диодов
1.
Подключить прибор к цепи согласно методике измерения сопротивления.
2.
Нажать кнопку
MODE
и выбрать режим проверки целостности диодов
.
3.
Коснуться измерительными щупами контактов проверяемого диода. Проверить показание на экране прибора.
4.
Выполнить измерение в обратном направлении. Проверить показание на экране прибора.
5.
Исправность диода или соединения оценивается следующим образом:
если напряжение при прямом подключении составляет 0,4 – 1,8В, в обратном направлении отображается
OL
,
диод исправен.
если в обоих случаях при измерении отображается
OL,
в диоде имеется обрыв.
если оба показания примерно равны «
0
», диод замкнут накоротко.
Измерение ёмкости
ПРЕДУПРЕЖДЕНИЕ:
Во избежание удара электрическим током необходимо разрядить конденсатор перед
проведением измерения.
1.
Нажать кнопку
MODE
, чтобы выбрать режим измерения емкости.
2.
Вставить продольно-подпружиненный контакт тестового провода черного цвета в разъем
COM
. Вставить продольно-
подпружиненный контакт красного цвета в положительный разъем
.
3.
Коснуться измерительными щупами контактов измеряемого устройства.
4.
Проверить показание емкости на экране.
Замечание: при измерении больших значений емкости требуется несколько секунд для стабилизации показаний на
экране прибора.
Замечание:
режим Zero исключает влияние емкостного сопротивления тестового щупа на результат измерения емкости,
которое получается более точным. Для обнуления показаний следует нажимать и удерживать кнопку
MODE ZERO
до
двукратного срабатывания звукового сигнала. Показания на экране прибора обнуляются и опорное значение удаляется.
Измерение частоты и коэффициента заполнения
1.
Установить поворотный переключатель в положение
Hz %
.
2.
Вставить продольно-подпружиненный контакт тестового провода черного цвета в
разъем
COM
.
Вставить продольно-подпружиненный контакт красного цвета в положительный
разъем
Hz
.
3.
Коснуться измерительными щупами контактов измеряемого устройства.
4.
Проверить показание частоты на большом верхнем экране.
5.
Проверить значение коэффициента заполнения на малом нижнем экране.
6.
Нажать кнопку
MODE
для отображения коэффициента заполнения на большом
экране.
Измерение мощности
(только для модели DT-3352)
1.
Установить поворотный переключатель в положение
KW/KVA
.
2.

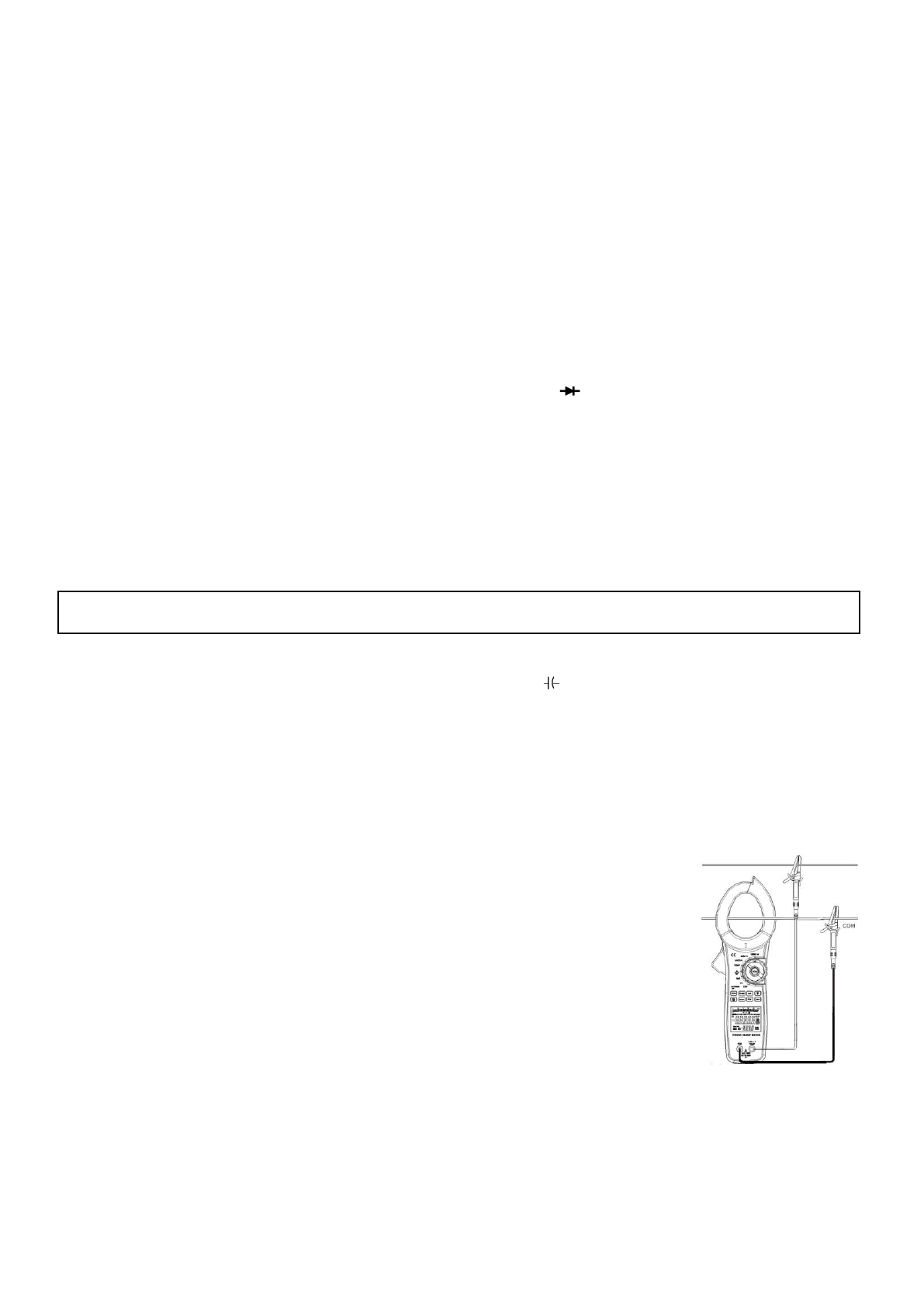

Метод подключения прибора показан на рисунке справа.
3.
Нажать кнопку
MODE
и выбрать режим измерения мощности переменного (AC) или постоянного (DC) тока.
4.
Нажать кнопку
COSθ
и выбрать кВА, кВт или коэффициент мощности.
Измерение температуры, тип K
1.
Установить поворотный переключатель в положение
Temp.
