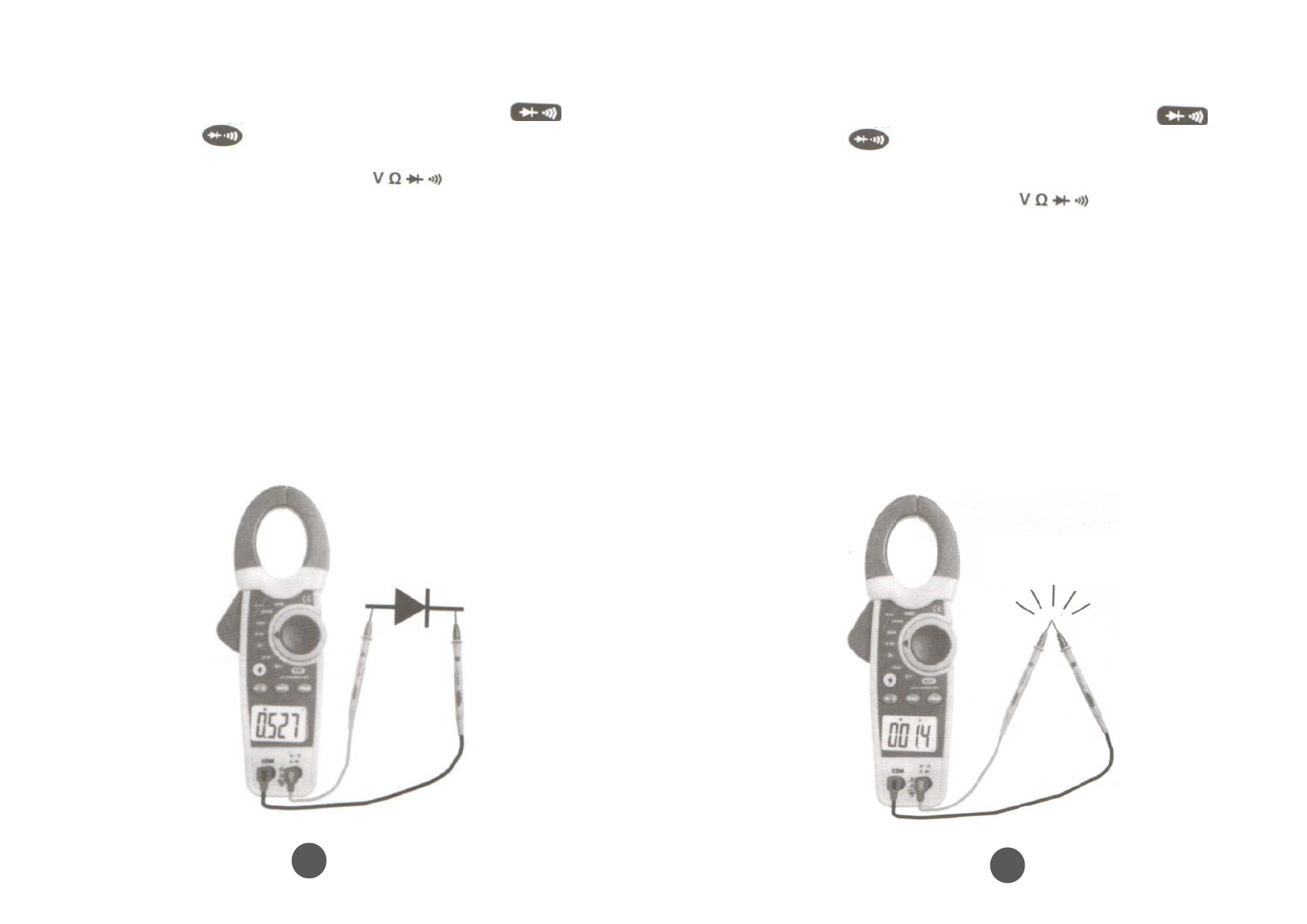

10. ПРОВЕРКА ДИОДОВ
1.
Установите функциональный переключатель в положение
.
2.
Нажмите кнопку
, чтобы выбрать диапазон проверки диодов. Устройство
автоматически принимает значение проверки диодов по умолчанию.
3. Вставьте красный контрольный вывод в
терминал ввода, а черный
контрольный вывод в терминал ввода COM.
4.
Соедините другой конец контрольных выводов с проверяемой цепью. Снимите
показания на дисплее.
Примечание:
•
Проверка диодов используется для проверки диодов, кристаллических
триодов, тринисторов (SCR) и других полупроводниковых элементов.
•
Во время проверки ток посылается через полупроводниковое соединение,
затем измеряет перепад напряжения в соединении.
•
Нормальное состояние падение напряжения в режиме прямого тока (прямое
смещение) для кремниевого диода – от 0.4В до 0.9В. Показания, которые выше
обозначенных, указывают на то, что диоды неисправны. Нулевое показание
обозначает зашунтированный диод.
•
Измените соединение контрольных выводов (обратное смещение) поперек
диодов. На дисплее будет выведено «OL», если диоды исправны. Любые
другие показания являются короткозамкнутыми или омическими (дефектными)
11.
ПРОВЕРКА НА ОБРЫВ
1.
Установите функциональный переключатель в положение
.
2.
Нажмите кнопку
, чтобы выбрать диапазон проверки диодов.
Устройство автоматически принимает значение проверки диодов по
умолчанию.
3. Вставьте красный контрольный вывод в
терминал ввода, а
черный контрольный вывод в терминал ввода COM.
4.
Шунтируйте конец контрольных выводов и убедитесь, что на дисплее
выведено «0» и сработал звуковой сигнал.
5.
Соедините конец контрольных выводов с проверяемой цепью или
компонентом. Дисплей считывает сопротивление, и срабатывает звуковой
сигнал, когда показания не превышают 120 Ом.
Примечание: • Используя функции сопротивления и целостности, в цепи
под напряжением будет издан звуковой сигнал и выданы
ошибочные результаты или само устройство может быть
повреждено.
•
Во многих случаях подозрительные компоненты могут
быть отключены из проверяемой цепи для получения
более точных результатов
Издается звуковой
сигнал
Диоды
12
11
