СПИСОК ДЕТАЛЕЙ

СПИСОК ДЕТАЛЕЙ

СВЕДЕНИЯ О ХРАНЕНИИ,
ТРАНСПОРТИРОВАНИИ

СВЕДЕНИЯ
ОБ УТИЛИЗАЦИИ

ПРОВЕРИТЬ ПАРАМЕТРЫ УСТАНАВЛИВАЕМОГО

ОБОРУДОВАНИЯ

A.

Высоту измельчителя

B.

Расстояние от дна раковины до центральной

линии спускного отверстия. (Прибавить 12 мм
при установке прибора на стальную раковину.)

C.

Расстояние от центральной линии спускного

отверстия до конца спускного патрубка.

D.

Ширину измельчителя.

E.

Расстояние от вертикальной центральной ли-

нии прибора до центральной линии подсоедине-
ния фильтра. Для правильного слива и предот-
вращения накопления воды в измельчителе,
уровень сливной трубы должен понижаться по
направлению от выходного отверстия прибора к
стене.

МОДЕЛИ, мм

A

B

C

D

E

610

360

161

150

135

70

810

345

167

220

172

70

810 Slim-line

370

167

158

150

70

910

365

167

220

172

70

910 Slim-line

360

161

150

135

70

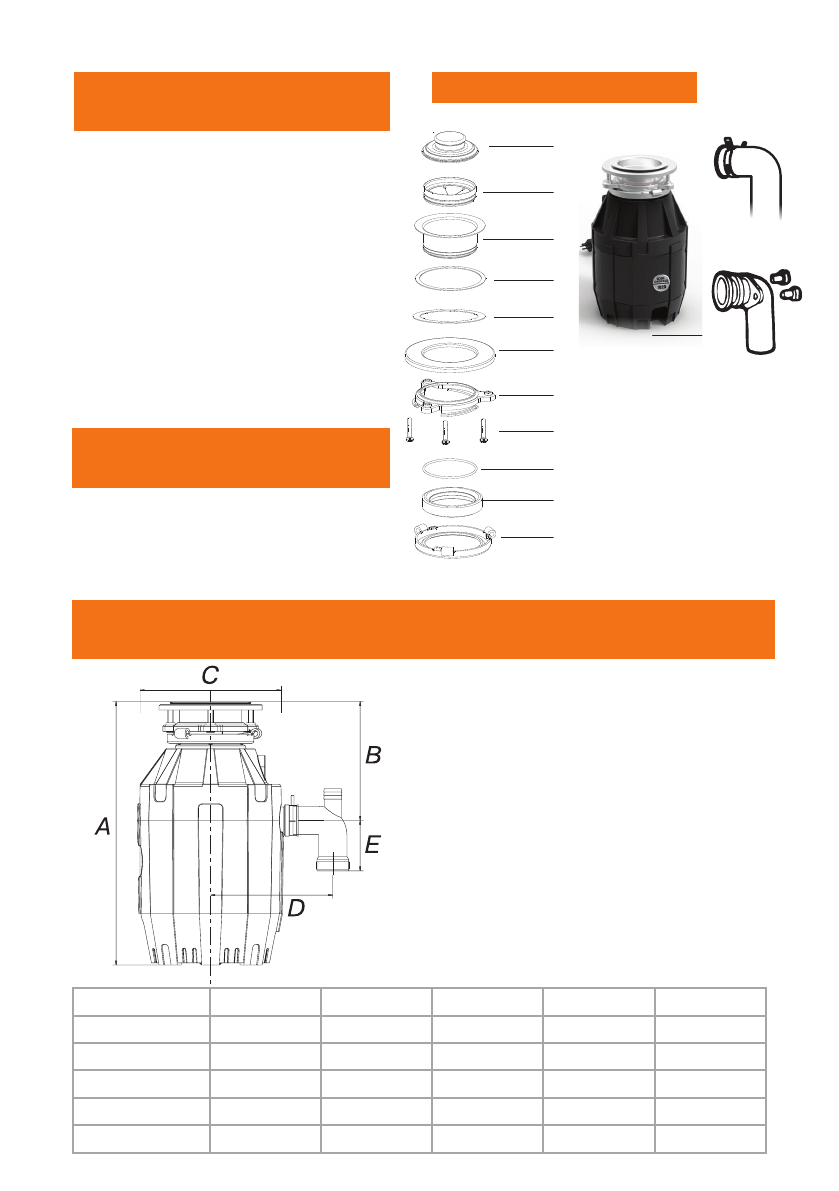

11

1.

Пробка заглушка;

2.

Рассекатель;

3.

Фланец раковины;

4.

Уплотнитель-

ная прокладка;

5.

Резиновое уплот-

нительное кольцо;

6.

Уплотнитель

прижимающий;

7.

  Крепежное трех

болтовое кольцо;

8.

Болты;

9.

Кру-

глое стопорное кольцо;

10.

Уплотни-

тельное резиновое кольцо;

11.

По-

воротное прижимающее кольцо;

12.

Аварийная кнопка сброса;

13.

Рези-

новая прокладка, выпускное колено
и  крепежные болты;

14.

Соедини-

тельный хомут и выпускное колено

Для моделей

510 и 610:

Для моделей

710 и выше

13

12

1

Rubber gasket

Fiber gasket

2

3

4

5

6

7

8

9

10

11

Хранение измельчителя пищевых отходов
должно осуществляться в транспортной
таре предприятия изготовителя. Упако-
ванные измельчители пищевых отходов
следует транспортировать морским, же-
лезнодорожным, речным, автомобильным
транспортом в соответствии с действую-
щими правилами перевозки на этих видах
транспорта.  Погрузка и разгрузка измель-
чителей пищевых отходов из транспортных
средств должна производиться осторожно,
не допуская ударов и толчков.

При подготовке и отправке измельчителя
на утилизацию необходимо разобрать и
рассортировать составные части мясоруб-
ки по материалам, из которых они изготов-
лены.
