3

2.

Техника Безопасности.

В  данном  разделе  приведены  правила  безопасности,  которые  необходимо  соблюдать  при  работе  с  Источником

Бесперебойного  Питания  (ИБП)  серий

ONLINE  и

ONLINE PLUS

мощностью  1

-

3  KVA.  Следует  обязательно

прочитать данный раздел перед началом эксплуатации оборудования.

ИБП содержит в себе источники опасного напряжения и повышенной температуры. При установке, эксплуатации

и  обслуживании  ИБП,  необходимо  соблюдать

как  общие  правила  ТБ  для  электроприборов,  так  и  правила

безопасности,  специфика  которых  определяется  эксплуатацией  данного  ИБП  и  которые  представлены

ниже.    При

невыполнении  этих  правил,  Производитель

не  несет  ответственности  за  риски  получения  травм  и  порчу

используемого оборудования.

Правила безопасности при эксплуатации ИБП:

а.

Запрещается использовать ИБП, если фактическая нагрузка превышает номинальную нагрузку.

б.

В  ИБП  используются  батареи  большой  емкости.  Даже  если  ИБП  отключен  от  сети,  запрещается  вскрывать

корпус, во избежание поражения электрическим током. В случае необходимости замены батареи внутри корпуса

или ремонта ИБП, необходимо обратиться в авторизованный сервис

-

центр.

в.

Для безопасной эксплуатации

,

ИБП должен быть заземлен.

Если силовая розетка

,

к которой подсоединяется ИБП

имеет

третий  контакт,

-

заземление,  то  дополнительного  заземления  не  требуется

.

В  противном  случае,  ИБП

следует  заземлить,  соединив

отдельным  проводом

клемму

заземления

на  задней  панели  корпуса

с  земляной

шиной в помещении.

г.

Короткое замыкание внутри ИБП может привести к поражению электрическим током или возгоранию. В связи с

этим,  запрещается  размещать  емкости  с  водой  на  ИБП.  Запрещается  размещать  ИБП  в  местах  с  повышенной

температурой, влажностью или с высоким содержанием пыли, а также в среде коррозионных газов.

д.

Нельзя  препятствовать  циркуляции  воздуха  между  входным  вентиляционным  отверстием  на  передней  панели  и

выходным вентиляционным отверстием на задней панели ИБП.

е.

Запрещается  помещать  ИБП  под  прямыми  солнечными  лучами  и  в  непосредственной  близости  к  источникам

тепла

.

Если  ИБП  начнет  дымиться,  необходимо  незамедлительно  отключить  питание  и  связаться  с

авторизованным сервис

-

центром.

3.

Блок схема и описание работы ИБП.

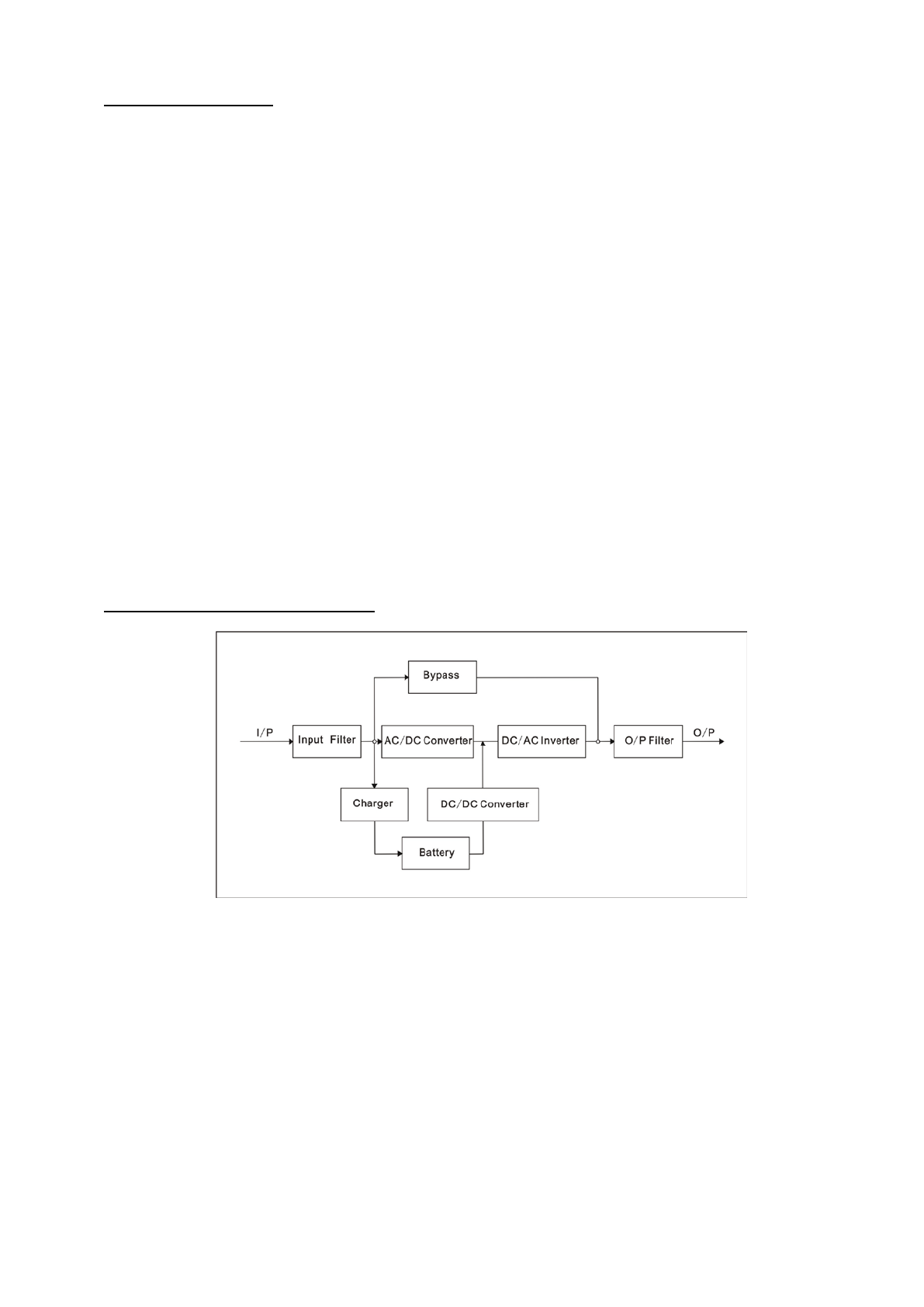

Рис.

1

Блок

-

схема ИБП

а.

Input filter (Входной фильтр): выполняет необходимую фильтрацию входного переменного напряжения.

б.

AC/DC  converter  (AC/DC  преобразователь):  преобразует  отфильтрованное  переменное  напряжение  в

постоянное, усиливает его и подает его на DC/AC инвертор.

в.

DC/DC  converter  (DC/DC  преобразователь):  преобразует  постоянное  напряжение  батареи  в  высоковольтное

напряжение, подающееся на DC/AC инвертор, при работе ИБП от батареи.

г.

DC/AC inverter (DC/AC инвертор): преобразует постоянное напряжение в стабильное переменное напряжение на

выходе.

д.

Bypass  (Режим  байпас):  передает  отфильтрованное  входное  напряжение  через  выходной  фильтр

непосредственно на нагрузку.

е.

Charger  (Зарядное  устройство):  У  ИБП  серии  ONLINE  PLUS  с  увеличенным  временем  резервного  питания

зарядное  устройство  обеспечивает  заряд  батареи  током  6A;  Модели  ИБП  серии  ONLINE  имеют  внутреннее

зарядное устройство на 1A.

ж.

Battery  (Батарея):  герметичная  свинцово

-

кислотная  аккумуляторная  батарея.  ИБП  серии  ONLINE  поставляются

с  батареями,  установленными  внутри  корпуса  ИБП.    ИБП  серии  ONLINE  PLUS  не  имеют  батарей  внутри  и

рассчитаны на работу с внешней батареей, которая приобретается отдельно.

з.

Output filter (Выходной фильтр): выполняет необходимую фильтрацию выходного напряжения, подающегося

на

нагрузку.
