Copyright ©POWERCOM CO., Ltd
15
5

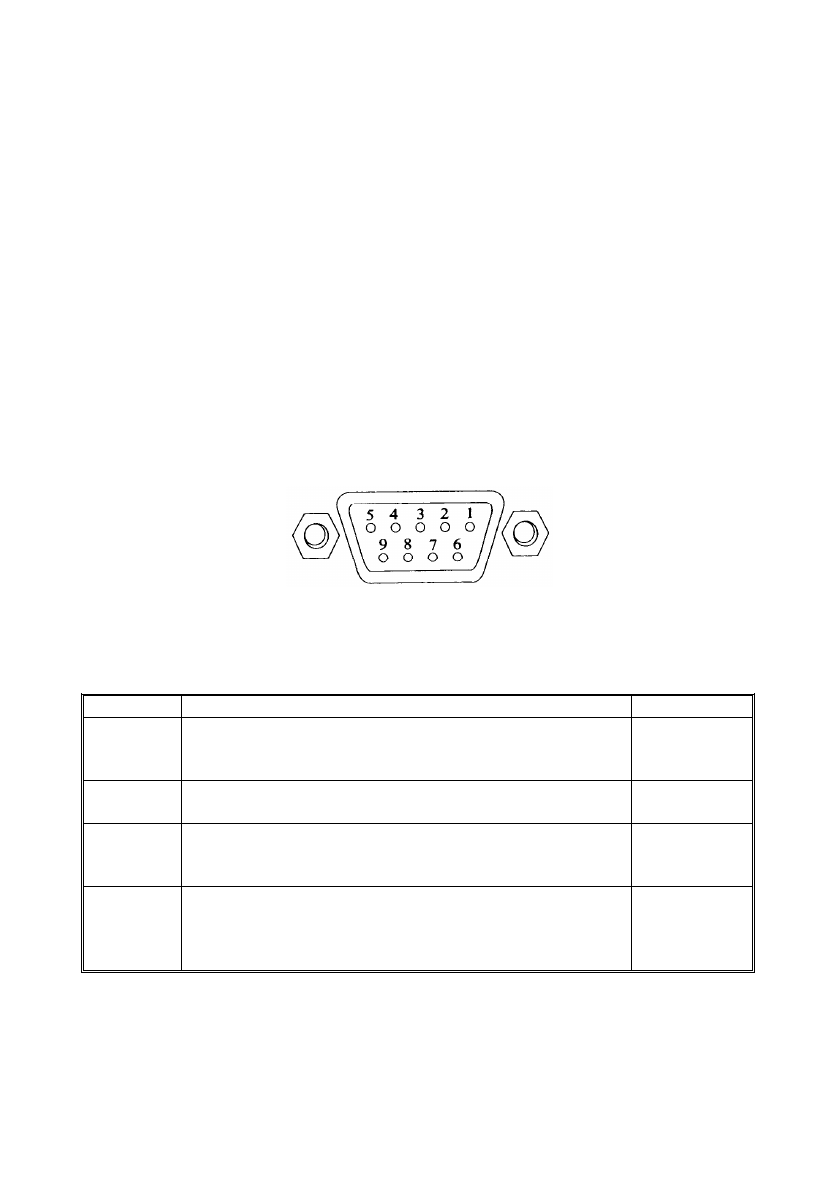

.4 Разъем последовательного интерфейсного порта:
Ниже приведено
описание контактов последовательного интерфейсного порта:
5.4.1. Контакты 6 и 8 являются выходами на открытом коллекторе, которые могут
подтягиваться до общего опорного напряжения не выше, чем +40В
Транзисторы рассчитаны на максимальную некондуктивную нагрузку 25мА
постоянного тока. В качестве общего контакта используйте только 5.
5.4.2. На контакте 8 вырабатывается сигнал перепада от высокого к низкому
уровню, когда у аккумуляторов ИБП остается время резервного питания менее
2 минут.
5.4.3. На контакте 6 вырабатывается сигнал перепада от высокого к низкому
уровню, когда напряжение в сети электропитания пропадает.
5.4.4. ИБП выключается при удержании на контакте 3 высокого уровня в течение
0.36 секунды.
5.4.5. Контакт 2 является выходом данных RS-232.
5.4.6. Контакт 3 является входом данных RS-232 (RxD).
ПРИМЕЧАНИЕ:
1. Параметры переключения + 40В, 0.25A неиндуктивный.
2. Контакт 5 должен соединяться только с землей.
Коммуникационный интерфейсный порт
ИБП имеет стандартный разъем RS-232 совместимый с линией DB9 на задней панели.
Этот порт имеет сигналы описанные ниже:
Контакт # Описание функции
Вход/Выход
6
Пропадание питания – нормально разомкнутое
состояние, становиться замкнутым во время
действия.
Выход
5
1.1.11.1.1.1.
Соответствующая
земля для контактов 6 и 8
Выход
8
Аккумуляторы разряжены – нормально разомкнутое
состояние, становиться замкнутым во время
действия.
Выход
3
Удаленное выключение ИБП – удерживайте этот
контакт под напряжением (+5В ~ + 12В) в течение
500мс для отключения ИБП. Активируется в режиме
питания от аккумуляторов.
Вход
