5.3. Подключение электросети и защищаемого оборудования



Подключите входной кабель к ИБП и к сетевой розетке, оборудованной защитным заземлением. После
подключения к электросети автоматически выполняется зарядка аккумуляторов. ИБП можно использовать, не
дожидаясь окончания зарядки, однако при этом максимальное время резервного питания будет меньшим.
Поэтому перед подключением защищаемого оборудования рекомендуется заряжать аккумуляторы в течение 8
часов.



По завершении зарядки подключите оборудование к ИБП, см. пример на

Рис. 3

.



Не подключайте оборудование, суммарная потребляемая мощность которого превышает мощность ИБП
(например, фен, пылесос, электрочайник и прочие бытовые приборы с большой потребляемой мощностью).



При использовании компьютера или системы сигнализации эти устройства подключаются в соответствии с
инструкциями, приведенными в главе 6 или в Руководстве соответствующего устройства. Для подключения
служат разъемы на задней панели ИБП.



На этом процедура установки завершена.

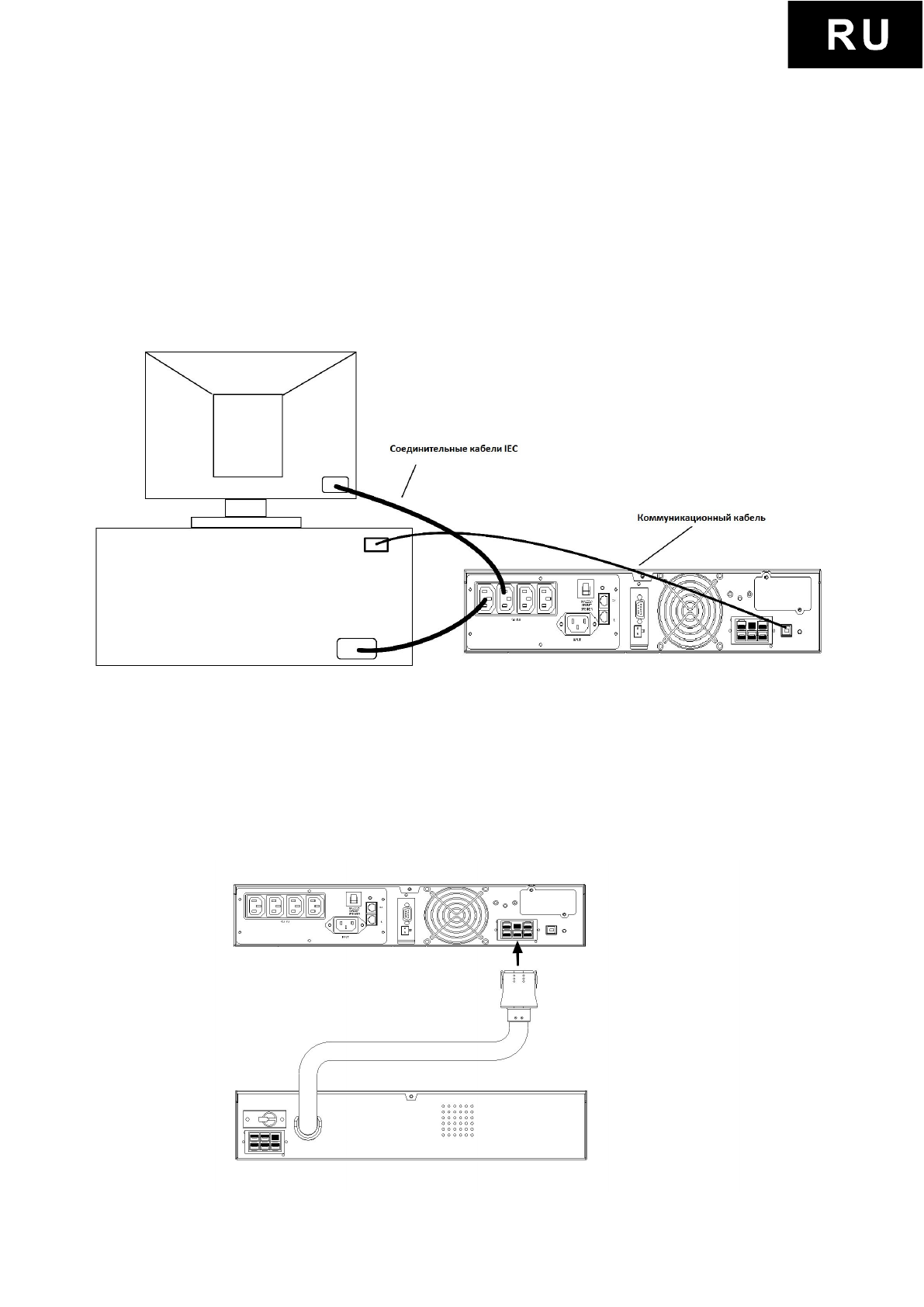

Рис. 3.

Пример подключения устройств Plug&Play

5.4. Подключение внешних батарейных блоков

Подключение внешних батарейных блоков рекомендуется выполнять авторизованному сервисному персоналу.
Убедитесь, что ИБП отсоединён от электросети и нагрузка отключена. Подсоедините внешний батарейных блок ИБП
при помощи кабеля, идущего в комплекте с батарейным блоком. Если необходимо подключить второй батарейных
блок, то его необходимо подключить к первому батарейному блоку при помощи кабеля, идущего в комплекте.
Не рекомендуется подключать к ИБП больше двух внешних батарейных блоков.

Рис. 4.

Подключение внешнего батарейного блока
