6

П

ОДКЛЮЧЕНИЕ К КОМПЬЮТЕРУ И СИСТЕМЕ СИГНАЛИЗАЦИИ


Интерфейс  для  прямого  подключения  компьютерной  системы  находится  на  задней  панели  ИБП  (расположение
интерфейсного  порта  показано  на

Рис.  2

).  В  стандартный  комплект  ИБП  входят  один  кабель  последовательного

интерфейса RS-232, один кабель интерфейса USB (опция). Порт RS-232 нельзя использовать одновременно с  портом
USB, при этом USB имеет приоритет перед RS-232.
ИБП оснащён слотом дополнительного интерфейса, в которое можно установить различные коммуникационные платы.
Платы,  установленные  в  этот  слот,  могут  работать  одновременно  с  портом  USB  или  RS-232.  Для  установки  в  слот
дополнительного интерфейса предназначены две платы:

а) плата SNMP, обеспечивающая контроль и управление по компьютерной сети или через Интернет;
б) плата AS-400, содержащая реле с изолированными контактами.

Дополнительную информацию об этих платах можно получить у поставщика оборудования.

6.1

Подключение ИБП к компьютеру

Подключение компьютера к ИБП осуществляется при помощи интерфейсного кабеля RS-232 или USB, прилагаемого к
ИБП. Для управления ИБП через ПК следует использовать специализированное программное обеспечение
управления питанием, находящееся в комплекте ИБП.


Примечание:

Не используйте посторонние интерфейсные кабели RS-232, не входящие в комплект ИБП.


Проверьте в документации к программному обеспечению, что оно совместимо с операционной системой,
установленной на компьютере. Установите программное обеспечение управления питанием, выполнив приведенные в
документации инструкции.
Информацию по управлению системами бесперебойного питания с использованием протокола SNMP (Simple Network
Management Protocol)

можно получить у поставщика оборудования или в руководстве пользователя платы SNMP.

6.2

Порт стандартного интерфейса RS-232

Для соединения через интерфейс RS-232 предназначен 9-контактный разъем D-sub (розетка). Передаваемые данные
содержат информацию о состоянии электросети, потребляемой мощности и самом ИБП.

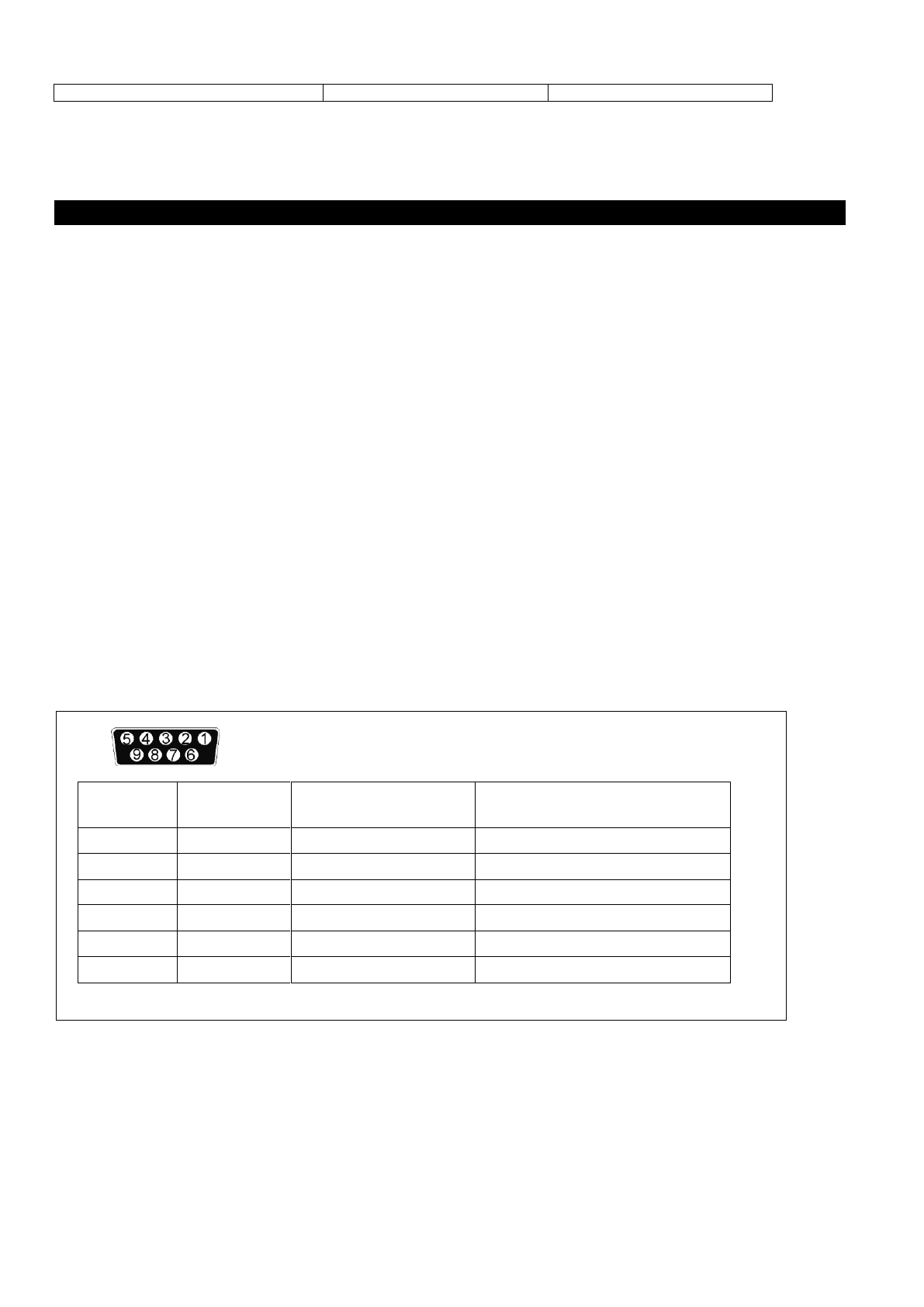

На Р

ис. 4

приведены названия и функции контактов разъема интерфейса.

№ контакта

Название

сигнала

Направление

(со стороны ИБП)

Функции

2

TxD

Выход

TxD Выход

3

RxD

Вход

Вход RxD / «Выключить инвертор»

5

Common

Общий

Общий

6

CTS

Выход

Выход «Отказ сети»

8

DCD

Выход

Выход «Аккумуляторы разряжены»

9

RI

Выход

Питание 12В постоянного напряжения

6.3

Порт USB

Для подключения компьютера к ИБП можно использовать порт USB, расположенный на задней панели ИБП. Порт USB
нельзя использовать одновременно с последовательным портом RS-232.
Подключение  осуществляется  с  помощью  стандартного  кабеля  USB  A-B.  Если  такой  кабель  не  входит  в  комплект
устройства, то его необходимо приобрести дополнительно.


6.4

Порт EPO (Аварийное отключение)

В  ИБП  предусмотрен  порт  аварийного  отключения  (EPO),  который  позволяет  отключить  подачу  напряжения  на
оборудование  с  помощью  установленного  пользователем  в  удаленном  месте  выключателя  с  размыкающими
контактами.  Порт  EPO  немедленно  отключает  защищаемое  оборудование  без  выполнения  стандартной  процедуры

Внимание! Максимальное значение номинального напряжения 12В
