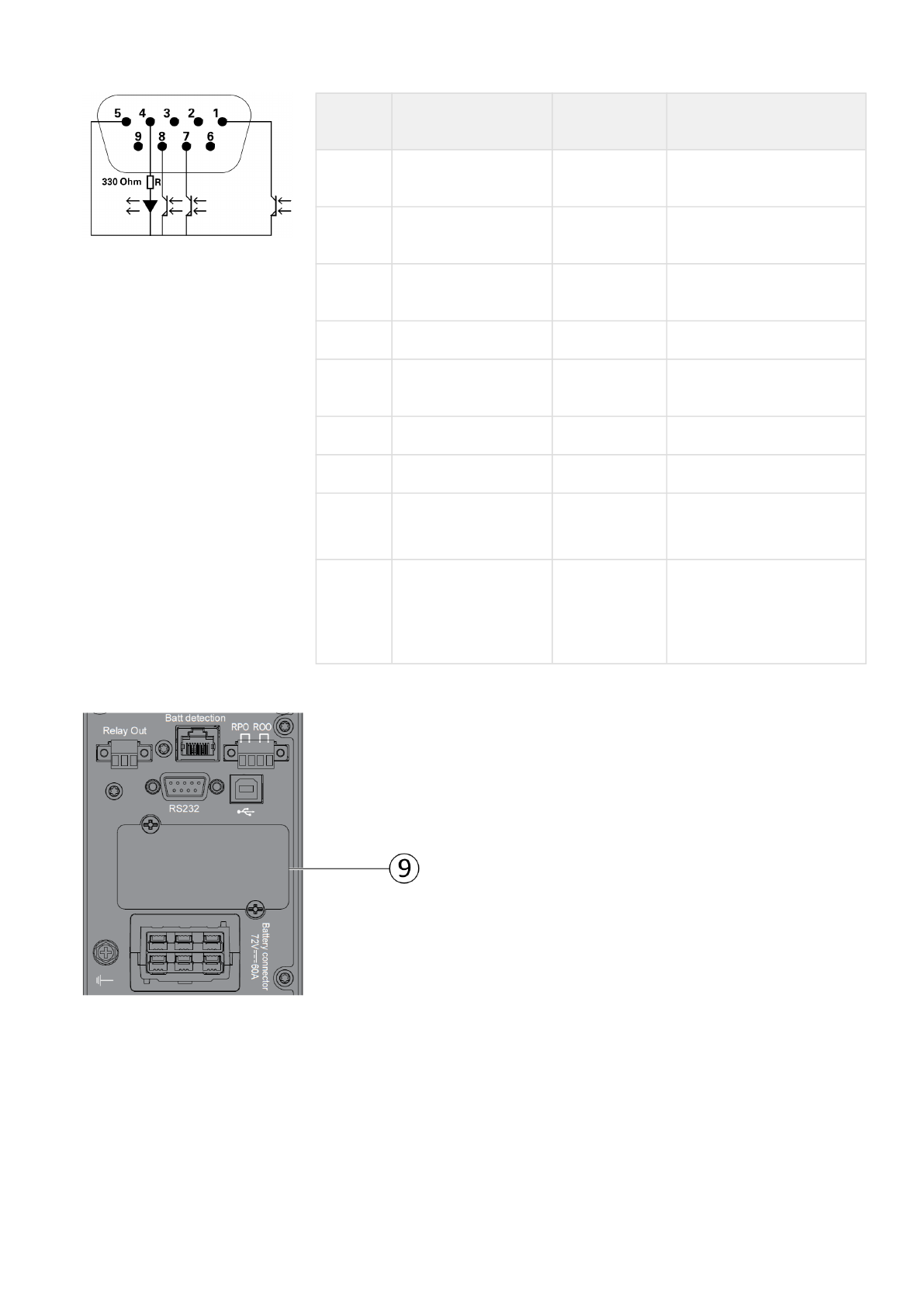

Распределение выводов порта связи
RS232
Характеристики контактов
(
оптроны
)
Напряжение
: 48
В
пост
.
тока макс
Ток
: 25
мА макс
Мощность
: 1,2
Вт
Вывод
Сигнал
Направлени
е
Назначение
1
Низкий уровень
зарядки батареи
Выход
Выход низкого уровня
зарядки батареи
2
TxD
Выход
Передать на внешнее
устройство
3
RxD
Вход
Получить от внешнего
устройства
4
I/P SIG
Вход
-
5
GNDS
-
Общий сигнал
поступает на шасси
6
PNP
Вход
Plug and Play
7
ИБП
OK
Выход
ИБП
OK
8
Режим БАТ
.
Выход
ИБП в режиме работы
от батареи
9
+5 B
Выход
Питание для внешней
сигнализации или
дополнительных
устройств
Установка плат связи
(
дополнительно
)
Нет необходимости отключать ИБП перед
установкой карты связи
.
Снимите слотовую крышку
(9)
закрепленную
винтами
.
Вставьте в слот плату связи
.
Закрепите панель коммуникационной карты
винтами
.
Характеристики
