ОСНОВНЫЕ

ОПЕРАЦИИ

7

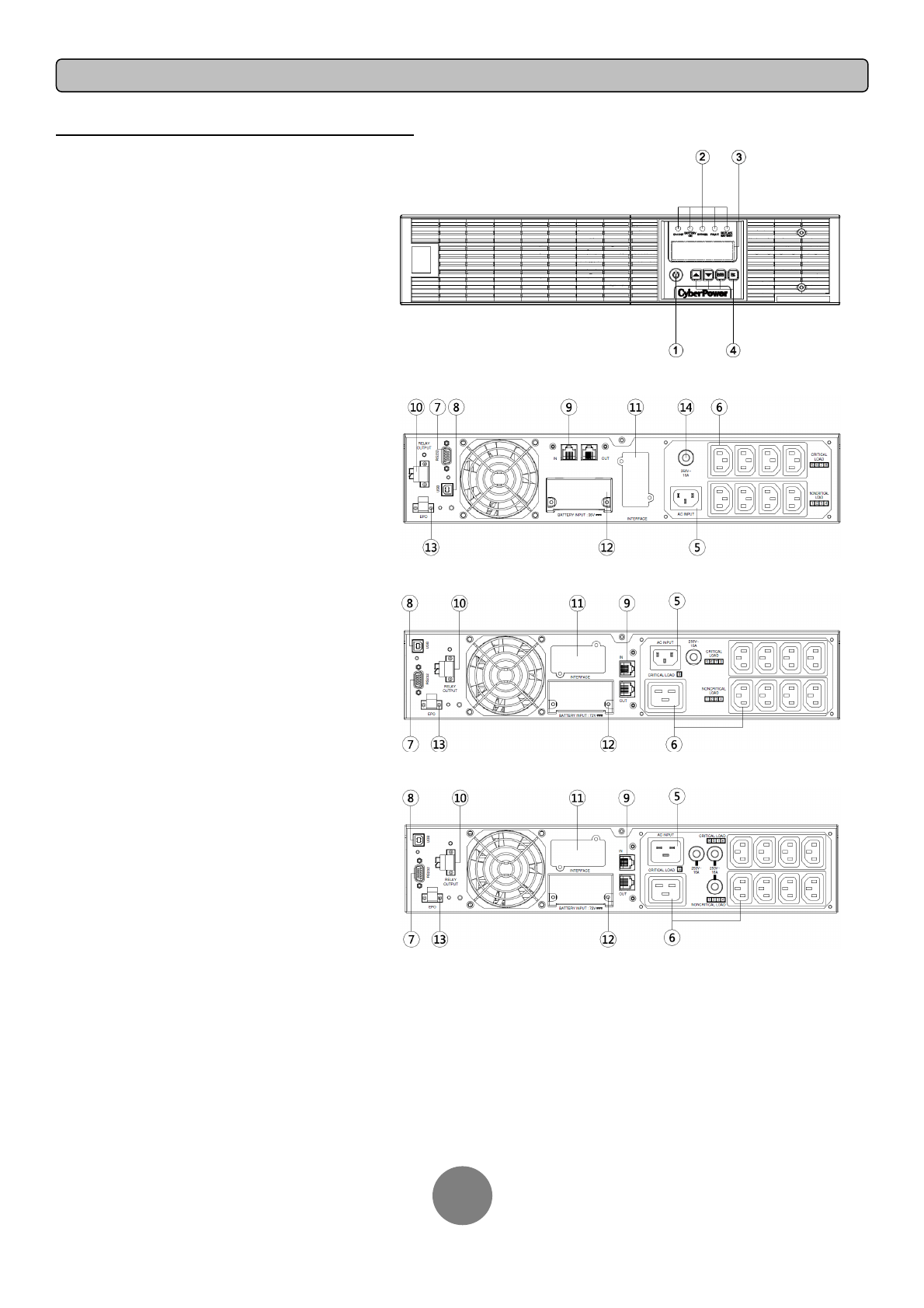

ОПИСАНИЕ

ПЕРЕДНЕЙ

/

ЗАДНЕЙ

ПАНЕЛИ

ИБП

1.

Главный выключатель и индикатор питания ИБП

2.

Светодиодные индикаторы состояния ИБП.

Работа от сети / Работа от батареи / Байпас / Ошибка/
Замена батареи.

3.

Многофункциональный ЖК-дисплей

Отображение  информации: статусы ИБП, информация,
параметры и события.

4.

Кнопки управления функциями ЖК-дисплея

Прокрутка вверх, вниз, выбор пунктов меню и отмена в
меню ЖК-дисплея.

5.

Автоматически предохранитель

Защита от перегрузок и сбоев питания на входе.

6.

Выходы  резервного  питания  с  батарейной
поддержкой и защитой от перенапряжений

Обеспечение

аварийного

электропитания

на

подключенное оборудование в течение определенного
времени  при  перебоях  в  питании  и  защита  от
перенапряжения в сети.

Устройство  позволяет  подключать  оборудование  к
разъемам  “CRITICAL”  (критическая  нагрузка)  и
разъемам  “NONCRITICAL”  (некритическая  нагрузка),
для  распределения  по  типу  важности  нагрузки  при
работе в автономном режиме.

7.

Порт RS-232

Последовательный  порт  RS-232  обеспечивает  связь
между  ИБП  и  компьютером.  При  подключении  через
данный  порт  компьютера,  ИБП  может  контролировать
его  отключение  при  нарушении  энергоснабжения,  в  то
время  как  компьютер  может  контролировать  ИБП  и
изменять

его

различные

программируемые

параметры.

8.

USB-порт

USB-порт  обеспечивает  связь  и  управление  между
ИБП и подключенным компьютером. На подключенный
к  ИБП  ПК  или  Cервер  рекомендуется  установить
программное  обеспечение  PowerPanel®  Business
Edition Agent.

9.

Порты защиты RJ-45/RJ-11

Данные  порты  используются  для  защиты  линий  связи
на  базе  стандартных  интерфейсов  RJ-45/RJ-11  (ADSL,
LAN, факс/модемная, телефонная линия).

10.

Релейный выход

Преобразование  сигналов  ИБП  в  реальном  времени
для контроля состояния.

11.

Слот расширения

Слот для установки карты удаленного управления.

OL1000ERTXL2U / OL1500ERTXL2U / OL2000ERTXL2U / OL3000ERTXL2U

OL1000ERTXL2U / OL1500ERTXL2U

OL2000ERTXL2U

OL3000ERTXL2U

12.

Разъем для подключения дополнительного внешнего батарейного модуля.

13.

EPO (Порт аварийного отключения)

Дистанционное аварийное отключение ИБП.

14.

Входной разъем питания ИБП.

Подключение кабеля питания к розетке переменного тока с заземлением.
