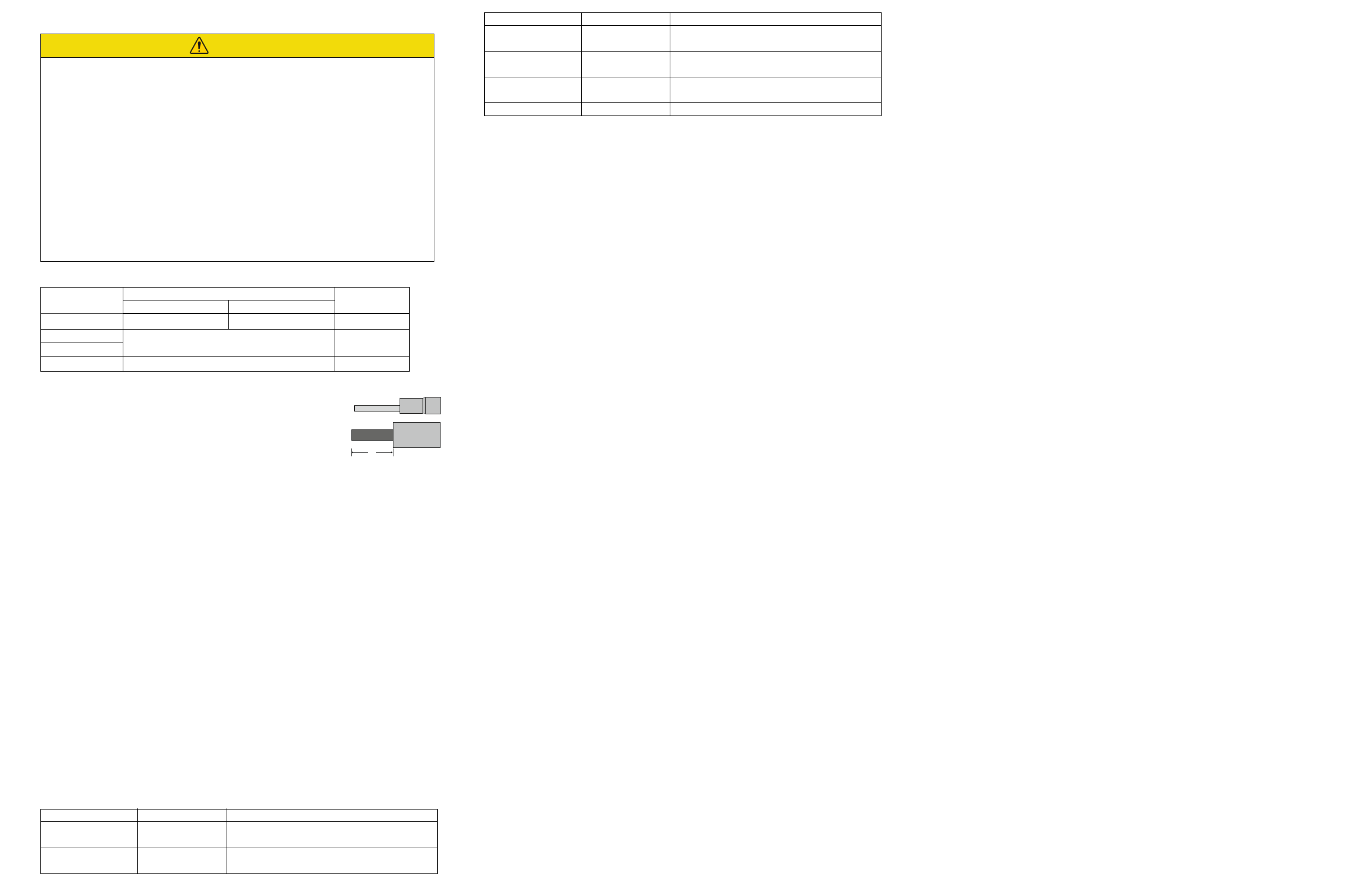

Connect Input, Output and Battery

Recommended wire sizes and tightening torque

NOTE

:

•  Be sure to use a Pin Type cable lug for connecting the Input,

Output and Battery wires.

•  To be sure of a secure connection, the wire insulation should be

stripped (S) for approx. 6 mm,
Be sure that all the strands are completely enclosed in the lug.

•  Be sure that the positive and negative polarity wires are connected to the respective

terminals on the power supply unit and the battery pack.

1. Connect the DC Input wires to the input terminals (refer “Front Panel Features”  for

details).

2. Connect the output wires to the output terminals (refer “Front Panel Features”  for

details).

3. Connect the battery wires to the battery terminals (refer “Front Panel Features”  for

details).

NOTE

:

•  Be sure to connect the wires first to the terminals on the power supply unit and then to

the terminals on the battery pack(s).

•  A maximum of 4 battery packs can be connected to a power supply unit.

Start up

NOTE

: Be sure that the load is connected to the UPS before turning

On

 the DC input.

Turn On the DC to DC Power Supply in On-Line mode

The power supply unit turns on automatically when the DC input is applied to the input

terminals.

Turn On the DC to DC Power Supply in On-Battery mode

Press the

REMOTE

ON

/

OFF

 Push to On button, to turn on the power supply unit in On-

Battery mode.

Turn off the DC to DC Power Supply

To turn

Off

, press the

REMOTE

ON

/

OFF

 push button.

Status Indicators

Limited Factory Warranty

Schneider Electric IT Corporation (SEIT), warrants its products to be free from defects in
materials and workmanship for a period of TWO (2) years. The SEIT obligation under this

warranty is limited to repairing or replacing, at its own sole option, any such defective
products. Repair or replacement of a defective product or part thereof does not extend the
original warranty period.
This warranty applies only to the original purchaser who must have properly registered the

product within 10 days of purchase. Products may be registered online at
warranty.apc.com.
SEIT shall not be liable under the warranty if its testing and examination disclose that the
alleged defect in the product does not exist or was caused by end user or any third person
misuse, negligence, improper installation, testing, operation or use of the product contrary

to SEIT recommendations of specifications. Further, SEIT shall not be liable for defects
resulting from: 1) unauthorized attempts to repair or modify the product, 2) incorrect or
inadequate electrical voltage or connection, 3) inappropriate on site operation conditions,

4) Acts of God, 5) exposure to the elements, or 6) theft. In no event shall SEIT have any
liability under this warranty for any product where the serial number has been altered,
defaced, or removed.

EXCEPT AS SET FORTH ABOVE, THERE ARE NO WARRANTIES, EXPRESS OR

IMPLIED, BY OPERATION OF LAW OR OTHERWISE, APPLICABLE TO PRODUCTS
SOLD, SERVICED OR FURNISHED UNDER THIS AGREEMENT OR IN CONNECTION
HEREWITH.
SEIT DISCLAIMS ALL IMPLIED WARRANTIES OF MERCHANTABILITY,
SATISFACTION AND FITNESS FOR A PARTICULAR PURPOSE.
SEIT EXPRESS WARRANTIES WILL NOT BE ENLARGED, DIMINISHED, OR

AFFECTED BY AND NO OBLIGATION OR LIABILITY WILL ARISE OUT OF, SEIT
RENDERING OF TECHNICAL OR OTHER ADVICE OR SERVICE IN CONNECTION
WITH THE PRODUCTS.
THE FOREGOING WARRANTIES AND REMEDIES ARE EXCLUSIVE AND IN LIEU OF
ALL OTHER WARRANTIES AND REMEDIES. THE WARRANTIES SET FORTH ABOVE

CONSTITUTE SEIT'S SOLE LIABILITY AND PURCHASER EXCLUSIVE REMEDY FOR
ANY BREACH OF SUCH WARRANTIES. SEIT WARRANTIES EXTEND ONLY TO
ORIGINAL PURCHASER AND ARE NOT EXTENDED TO ANY THIRD PARTIES.
IN NO EVENT SHALL SEIT, ITS OFFICERS, DIRECTORS, AFFILIATES OR

EMPLOYEES BE LIABLE FOR ANY FORM OF INDIRECT, SPECIAL,
CONSEQUENTIAL OR PUNITIVE DAMAGES, ARISING OUT OF THE USE, SERVICE
OR INSTALLATION OF THE PRODUCTS, WHETHER SUCH DAMAGES ARISE IN

CONTRACT OR TORT, IRRESPECTIVE OF FAULT, NEGLIGENCE OR STRICT
LIABILITY OR WHETHER SEIT HAS BEEN ADVISED IN ADVANCE OF THE
POSSIBILITY OF SUCH DAMAGES. SPECIFICALLY, SEIT IS NOT LIABLE FOR ANY

COSTS, SUCH AS LOST PROFITS OR REVENUE, WHETHER DIRECT OR INDIRECT,
LOSS OF EQUIPMENT, LOSS OF USE OF EQUIPMENT, LOSS OF SOFTWARE, LOSS
OF DATA, COSTS OF SUBSTITUANTS, CLAIMS BY THIRD PARTIES, OR

OTHERWISE.
NOTHING IN THIS LIMITED WARRANTY SHALL SEEK TO EXCLUDE OR LIMIT OR

DEATH OR PERSONAL INJURY RESULTING FROM ITS NEGLIGENCE OR ITS
FRAUDULENT MISREPRESENTATION OF TO THE EXTENT THAT IT CANNOT BE
EXCLUDED OR LIMITED BY APPLICABLE LAW.

To obtain service under warranty you must obtain a Returned Material Authorization (RMA)
number from customer support. Customers with warranty claims issues may access the

SEIT worldwide customer support network through the APC by Schneider Electric Web
site: www.apc.com. Select your country from the country selection drop down menu. Open
the Support tab at the top of the web page to obtain information for customer support in

your region. Products must be returned with transportation charges prepaid and must be
accompanied by a brief description of the problem encountered and proof of date and place
of purchase.

Schneider Electric Worldwide

Customer Support

Customer support for this or any other Schneider Electric product is available at no charge
in any of the following ways:

• Visit the Schneider Electric Web site to access documents in the Schneider Electric

Knowledge Base and to

– submit customer support requests.
– www.schneider-electric.com (Corporate Headquarters)

Connect to localized Schneider Electric Web sites for specific countries, each of which
provides customer support information.

– www.schneider-electric.com/support/

Global support searching Schneider Electric Knowledge Base and using e-support.

• Contact Schneider Electric IT (SEIT) Customer Support Center by telephone or

e-mail.

– Local, country specific centers: go to www.schneider-electric.com/support/contact

for contact information.

For information on how to obtain local customer support, contact the Schneider Electric
representative or other distributor from whom you purchased your Schneider Electric
product.

CAUTION

RISK OF EQUIPMENT DAMAGE

•  Wiring should be performed by a qualified electrician.
•  Wire size must comply with required current capacity as well as national and local

electrical codes.

•  Be sure to turn

Off

 the input power supply before connecting or disconnecting input,

output and battery wires to the terminals.

•  Be sure that the wires do not touch each other or any metal object during

connection/disconnection.

•  Be sure to connect the battery wires first to the power supply unit and then to the

battery.

•  Be sure to disconnect wires first from the battery and then from the power supply

unit.

•  Be sure to crimp pin type lugs to the input, output and battery wires to prevent loose

strands from touching any metal object.

Failure to follow these instructions can result in equipment damage and
minor or moderate injury.

Wire Size

Torque

240 W

480 W

Input/Output

16 AWG  (1.307  mm

2

) 12 AWG  (3.310  mm

2

) 0.8  N  m

Dry Contacts

26 AWG  (0.128  mm

2

)

Not Applicable

Remote On/Off
Battery

12 AWG  (3.310  mm

2

)

0.8 N m

Green LED

Red LED

UPS Status

Illuminated

Power supply unit is in on-line mode and the
battery is charging/charged.

Flashes 1 sec

on

and 1 sec

off

Power supply unit is in on-battery mode.

s

Flashes 0.3 sec

on

and 0.3 sec

off

Low battery alert.

Flashes 1 sec

on

and 1 sec

off

An over current event has occurred.

Illuminated

Power supply unit has tripped due to an over
voltage event.

Flashes

An over temperature event has occured.

Green LED

Red LED

UPS Status
