Back-UPS Pro BR650MI / BR900MI / BR1300MI / BR1600MI

5

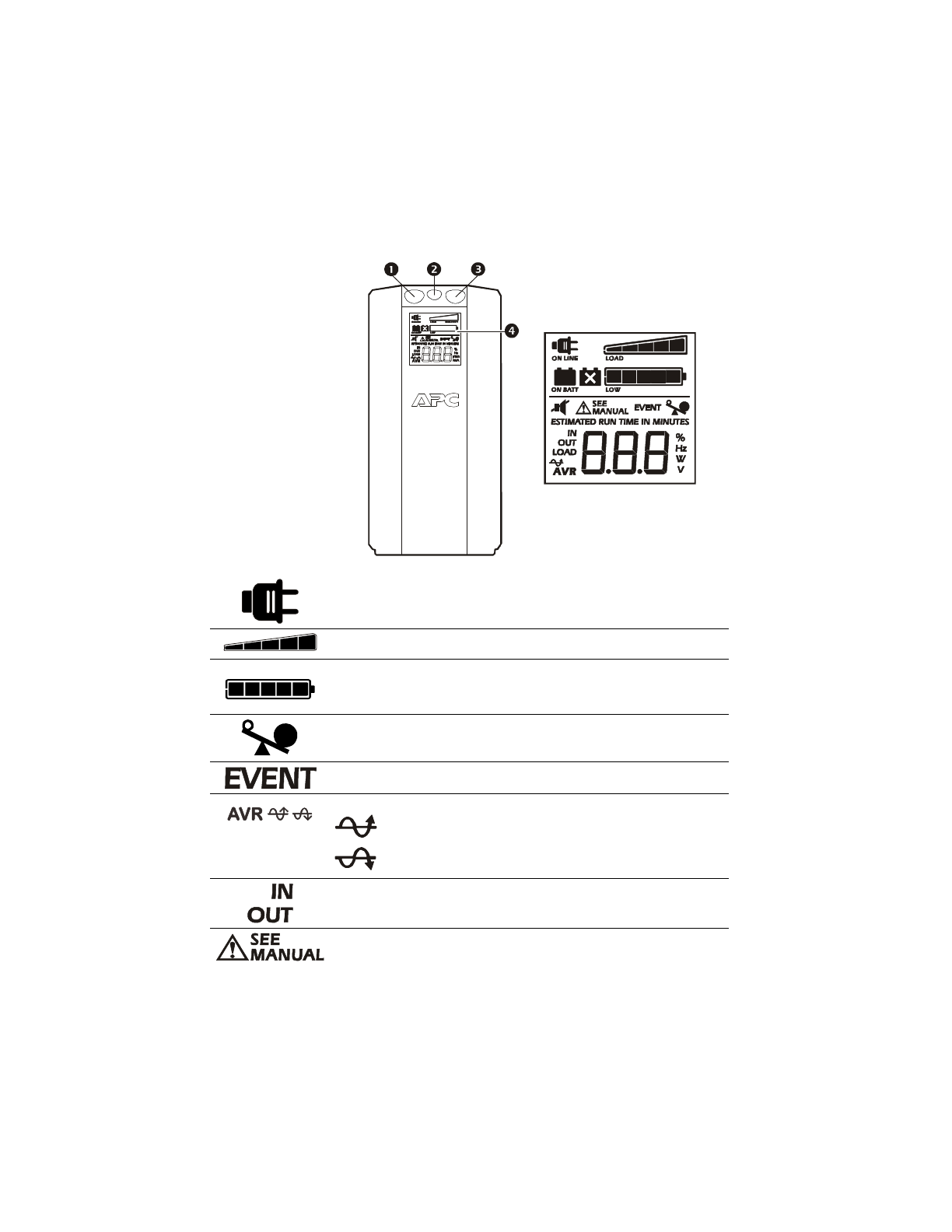

Front panel buttons and display interface

Use the three buttons on the front panel of the Back-UPS and the display interface to

configure the Back-UPS.

Front panel



M

UTE

 button



P

OWER

 On/Off

button



D

ISPLAY

 button



Display interface

On Line:

The Back-UPS is supplying conditioned AC power to connected

equipment

Load Capacity:

The load is indicated by the number of sections illuminated,

one to five. Each bar represents 20% of the load.

Battery Charge:

The battery charge level is indicated by the number of

sections illuminated. When all five blocks are illuminated, the Back-UPS is at

full charge. When one block is filled, the Back-UPS is near the end of its battery

capacity, the indicator will flash and the Back-UPS will beep continuously.

Overload:

The power demand from the load has exceeded the capacity of the

Back-UPS.

Event:

The event counter shows the number of events that occurred that caused

the Back-UPS to switch to on-battery operation.

Automatic Voltage Regulation:

When illuminated, the Back-UPS is compensating for low input

voltage

When illuminated, the Back-UPS is compensating for high input

voltage.

In:

Input voltage.

Out:

Output voltage.

Detected System Error:

The system has detected an error. The error number

will illuminate on the display interface. See

“Detected System errors” on

page 7

.
