Back-UPS Pro BR 1200/1600 SI

3

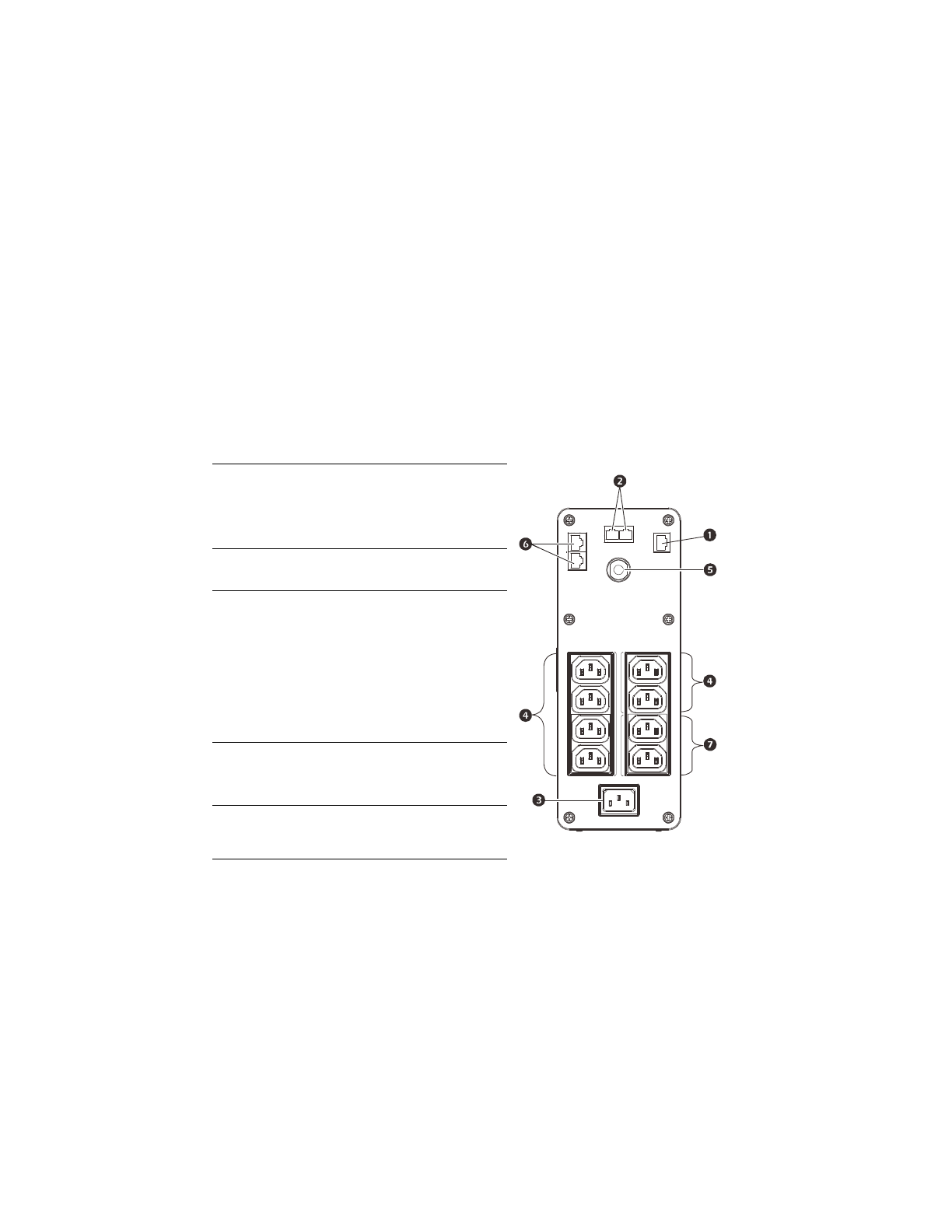

Подключение оборудования

Резервная батарея и розетки с защитой от перенапряжений

Когда на устройство Back-UPS подается входное питание, резервная батарея, оснащенная

розетками с защитой от перенапряжений, подает питание на подсоединенное оборудование.

В случае отказа электропитания или других проблем с переменным током на розетки

резервной батареи в течение ограниченного промежутка времени подается питание от

устройства Back-UPS.
Подключайте оборудование, такое как принтеры, факсы, сканеры или другие периферийные

устройства, которые не нуждаются в питании от резервной батареи, к розеткам «только

защита от перенапряжений». Эти розетки обеспечивают постоянной защитой от скачков

напряжения, даже если устройство Back-UPS отключено.



USB-порт или

последовательный

порт

Чтобы пользоваться программным

обеспечением PowerChute Personal

Edition, подключите USB-кабель,

входящий в комплект поставки,

или последовательный кабель

(опция, не входит в комплект

поставки).



Порты телефонного

кабеля с защитой от

перенапряжений

Подсоедините заземляющий

провод от дополнительного

устройства защиты от скачков

напряжения, такого как

автономный стабилизатор

напряжения линии передачи

данных.



Входное питание от

цепи переменного

тока

Для подключения устройства к

источнику питания переменного

тока используйте кабель питания.



Розетки резервной

батареи с защитой

от перенапряжений

В случае отказа электропитания

или других проблем с

переменным током на розетки

резервной батареи в течение

ограниченного промежутка

времени подается питание от

устройства Back-UPS.

Подключите критически важное

оборудование, такое как

настольный компьютер, монитор

компьютера, модем или другие

информационно-зависимые

устройства к этим розеткам.



Автоматический

выключатель

Используйте его для сброса

системы в исходное состояние

после возникновение перегрузки,

вызвавшей срабатывание

автоматического выключателя.



Порты ввода-

вывода

Ethernet

с защитой от

перенапряжений

Используйте Ethernet-кабель для

подключения кабельного модема к

порту I

N

 (Вход) и компьютера к

порту O

UT

 (Выход).



Розетки с защитой

от перенапряжений

Эти розетки обеспечивают

постоянной защитой от скачков

напряжения, даже если устройство

Back-UPS отключено.

Подключайте к этим розеткам

оборудование, такое как принтеры

и сканеры, которые не нуждаются

в защите резервной батареи.
