Подготовка декоративных панелей для двери и выдвижных ящиков

Размеры  панелей  указаны  в  таблице  и  на  рисунках  приведенных

далее.

Однако,  в  зависимости  от  потребностей  выравнивания  с  другой

кухонной  мебелью,  панель  двери  холодильника  может  быть  выше

линии  верхнего  края  дверцы,  а  нижняя  панель  может  быть  ниже

нижнего края выдвижного ящика.

Панели  монтируются  при  помощи  специальных  скоб,  которые  при-

соединяются к регулируемым крепящим устройствам, уже установ-

ленным на двери и выдвижном ящике, и при помощи уголков, кото-

рые фиксируют и регулируют панель по вертикали.

Скобы,  уголки  и  соответствующие  фиксирующие  винты  поставля-

ются вместе с изделием и накладываются на панель в соответствии

с  нижеприведенной  схемой  расположения  отверстий  или  при  по-

мощи  специального  трафарета  отверстий,  входящего  в  комплект

поставки.

Выполните следующие действия:

Установите  скобы  на  панелях,  руководствуясь  нижеизложенным

описанием. Прежде чем монтировать ручку, рекомендуется сначала

установить уголки.

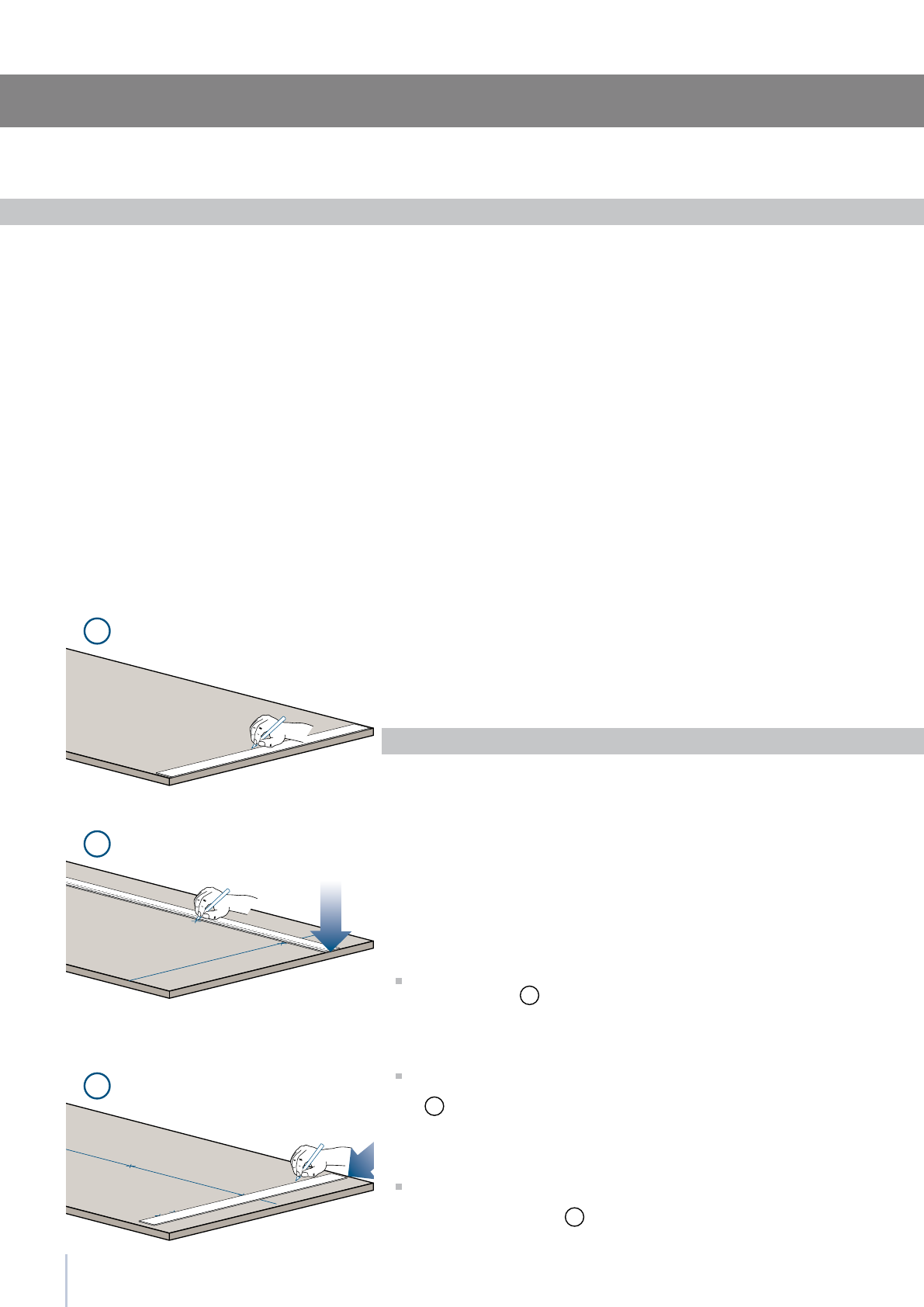

Панель для Двери

  Начертите линию, которая разделяла бы панель по вертикали на

две равные части

1

.

  Начиная снизу панели, отметьте высоту, на которой нужно будет

сделать  отверстия  (расстояние  между  отверстиями  см.  на  стр.18-

21)

2

.

    Руководствуясь  данными  таблицы,  соответствующей  выбранной

модели,  сначала  отметьте  отверстие  более  близкое  к  внешнему

краю, затем внутреннее

3

.
