- ÑÖåéçíÄÜ ÑÇÖêñõ åéêéáàãúçéâ äÄåÖêõ
èÖêÖçÄÇÖòàÇÄçàÖ ÑÇÖêÖñ

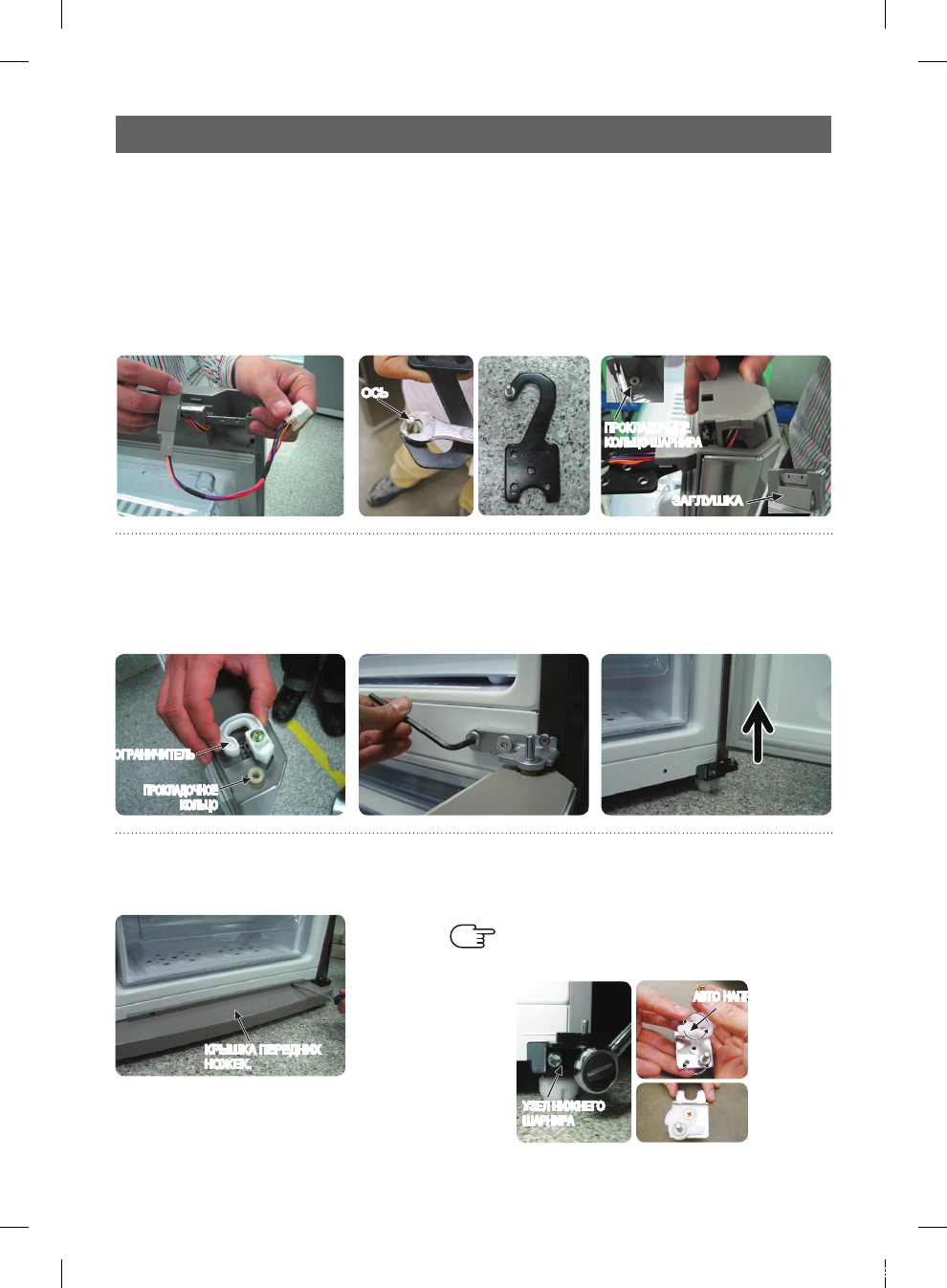

ОСЬ
ПРОКЛАДОЧНОЕ
КОЛЬЦО ШАРНИРА
ЗАГЛУШКА
7. Поменяйте направление
электрического провода,
как показано ниже. Выньте
КРЫШКУ ПРОВОДА для
ЛЕВОГО ШАРНИРА из-под
КРЫШКИ КОРПУСА
и подсоедините к ней
электрический провод.
8. Используя гаечный
ключ 11 мм снимите ось
шарнира, переверните
шарнир и установите
снова ось шарнира с
другой стороны
9. После сборки КРЫШКИ ПРОВОДА
ЛЕВОГО ШАРНИРА и УЗЛА
ВЕРХНЕГО ШАРНИРА и перестановки
ПРОКЛАДОЧНОГО КОЛЬЦА ШАРНИРА
и ЗАГЛУШКИ ДВЕРЦЫ, установите
УЗЕЛ ВЕРХНЕГО ШАРНИРА и КРЫШКУ
ПРОВОДА ДВЕРЦЫ как показано.
(Электрический провод должен находиться
под КРЫШКОЙ ПРОВОДА ДВЕРЦЫ.)
10. Переставьте
ОГРАНИЧИТЕЛЬ ДВЕРЦЫ
и ПРОКЛАДОЧНОЕ
КОЛЬЦО ШАРНИРА, как
показано.
11. Снимите 2 болта и винт,
чтобы разобрать УЗЕЛ
СРЕДНЕГО ШАРНИРА
12. Снимите дверцу морозильной
камеры, подняв ее вверх.
Будьте осторожны, чтобы
не уронить и не поцарапать
дверцу морозильной камеры.
13. Снимите КРЫШКУ
ПЕРЕДНИХ НОЖЕК,
открутив 2 винта.
14. Разберите УЗЕЛ НИЖНЕГО ШАРНИРА,
как показано на рисунке, и установите
АВТОМАТИЧЕСКУЮ НАПРАВЛЯЮЩУЮ нижней
стороной вверх, поменяйте положение оси.
УЗЕЛ НИЖНЕГО
ШАРНИРА
КРЫШКА ПЕРЕДНИХ
НОЖЕК.
АВТО НАПРАВЛЯЮЩАЯ
При сборке затяните винты, чтобы не было
непредвиденного шума.
