Усунення захисної упаковки для транспортування

UA

НАВПАКИ, ВІДКРИТТЯ ДВЕРІ

1

   Після розпаковки обладнання потрібно пере-

вірити, чи напруга мережі відповідає напрузі,

вказаній у його технічній характеристиці.

2

  Якщо дверці відкриваються так, як Вам потріб-

но, перейти до пункту

3

.

У протилежному випадку переставити з іншого

боку точки шарнірних петель.

Для цього рекомендується розмістити облад-

нання  горизонтально,  обережно  поклавши

його на задню стінку за допомогою відповідних

прокладок,  щоб  не  придавити  конденсатор  і

не пошкодити компресорну групу.

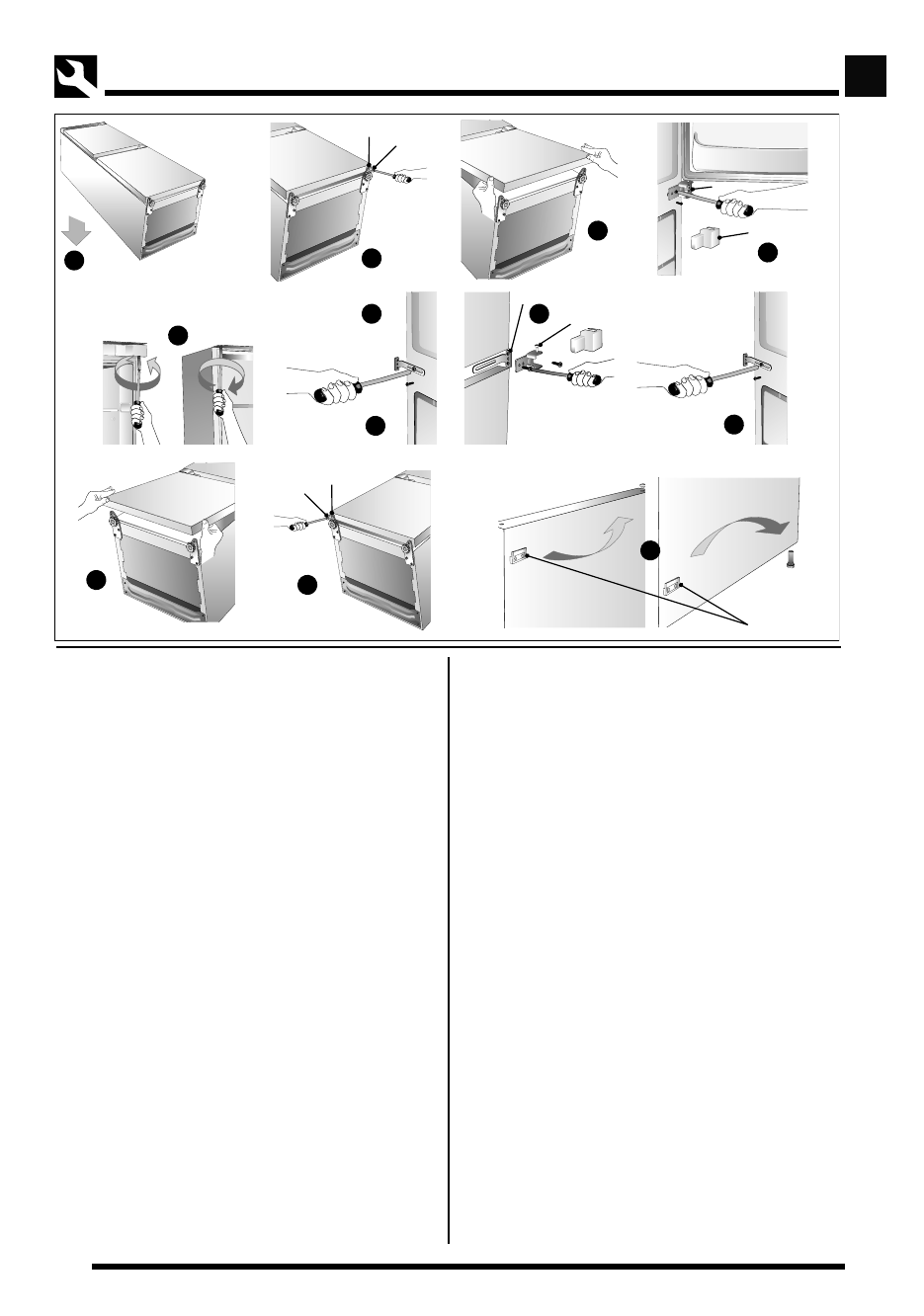

2a

   Викрутити  вісь  з  нижньої  завіски

P

  та  про-

кладку

D

.

2b

   Вивільнити нижні двері.

2c

   Вийняти  кришку  завіски

H

;  зняти  середню

за- віску

C

 та вивільнити верхні двері.

2d

Вийняти верхню вісь

K

 та закрутити її з проти-

лежного боку.

2e

  Закрутити центральну основу

L

.

2f

  Змонтувати верхні двері.

2g

  Закрутити завіску

C

 та основу

L

 з лівого боку

(кришка завіски

H

 монтується останньою).

2h

  Закрутити центральну основу

 L

 з правого боку.

2i

  Змонтувати нижні двері.

2l

  Закрутити вісь

P

, вставивши прокладку

D

.

2m

  Викрутити деталі висування дверей

S

 і встано-

вити їх з протилежного боку.

2b

2a

2e

2

P

D

2c

2d

2f

H

C

2i

2h

P D

2g

2m

C

L

2l

S
