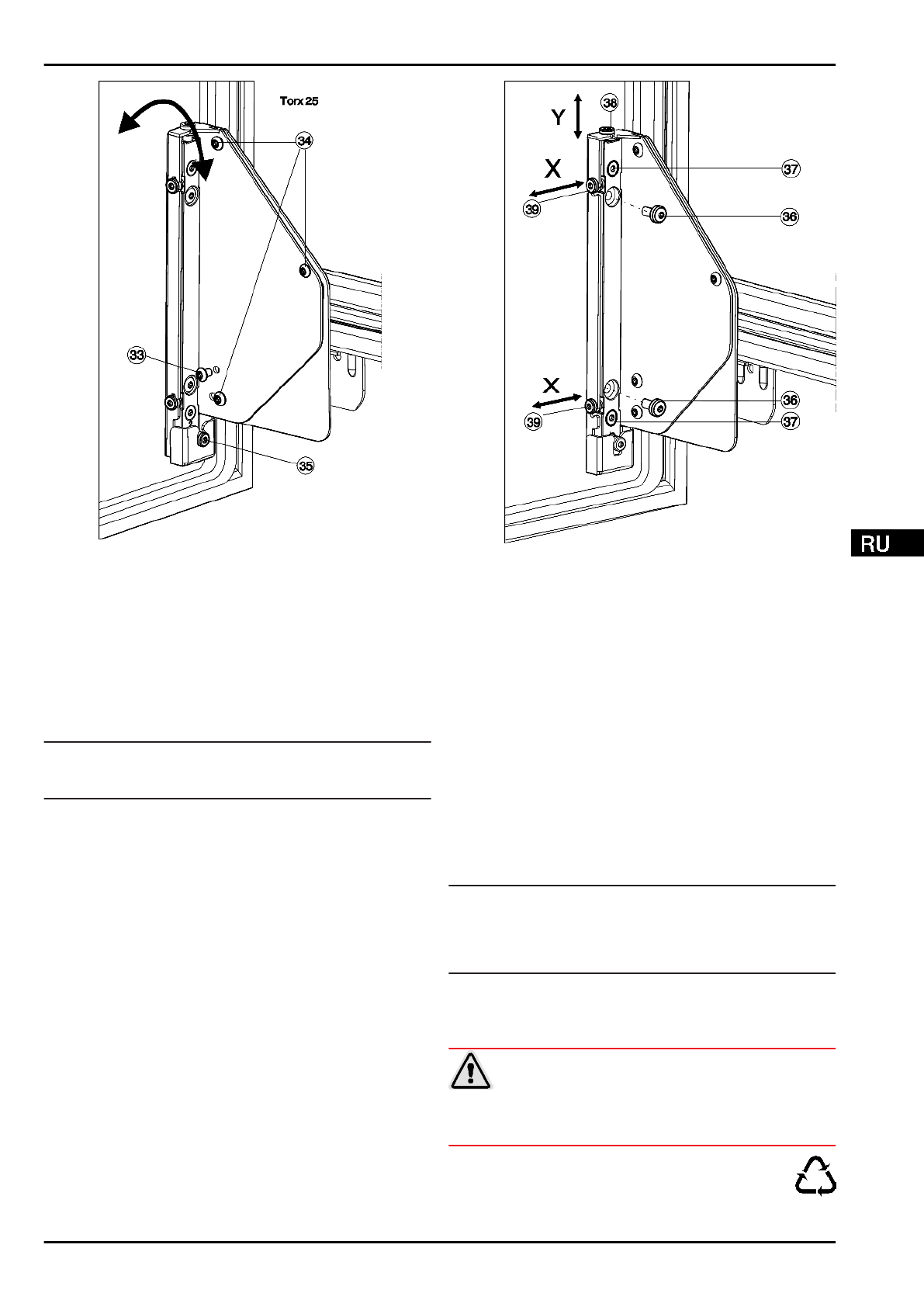

Fig. 25

u

Полностью выкрутите винт

Fig. 25 (34).

w

Винт

Fig.  25  (34)  можно  утилизировать,  он  больше  не

понадобится.

u

Отпустите винты

Fig. 25 (34) только на 1-2 оборота.

u

Вращайте регулировочный винт

 Fig. 25 (35). По часовой

стрелке:  дверь  вверху  отклоняется  от  корпуса  устрой-

ства.  Против  часовой  стрелки:  дверь  вверху  прибли-

жается к корпусу устройства, а внизу отходит от него.

u

После  окончания  регулировки  наклона  снова  прочно

затяните все винты

 Fig. 25 (34).

4.4.2  Выравнивание положения двери

Указание

u

Проводите  регулировку  всегда  с  двух  сторон  -  слева  и

справа!

Fig. 26

Регулировка по высоте, Y

u

Полностью выкрутите винты

Fig. 26 (36).

w

Винты

Fig. 26 (36) можно утилизировать, они больше не

понадобятся.

u

Отпустите винты

Fig. 26 (37) только на 1-2 оборота.

u

Вращайте  регулировочный  винт  (38).  По  часовой

стрелке:  дверь  сдвигается  макс.  на  4  мм  вверх.  Против

часовой стрелки: дверь сдвигается макс. на 2 мм вниз.

u

Снова затяните все винты

 Fig. 26 (37).

Боковое перемещение, X

u

Если  винты

Fig.  26  (36)  ещё  имеются,  то  выкрутите  их

полностью.

u

Отпустите винты

Fig. 26 (37) только на 1-2 оборота.

u

Отрегулируйте  установочные  винты

Fig.  26  (39)  в  зави-

симости  от  требуемого  бокового  направления  юсти-

ровки.

u

После  окончания  боковой  юстировки  снова  прочно

затяните винты

 Fig. 26 (37).

u

Снова вставьте полку для бутылок

Fig. 24 (32) и ёмкость

для овощей

Fig. 24 (31).

Указание

Следить за правильными установкой и фиксацией.

Иначе дверь закроется неправильно.

u

Вставить  емкость  для  овощей  заподлицо  с  внутренней

дверью.

4.5  Упаковку утилизируйте надле-

жащим образом

ПРЕДУПРЕЖДЕНИЕ

Опасность удушения упаковочным материалом и пленкой!

u

Не  разрешайте  детям  играть  с  упаковочным  мате-

риалом.

Упаковка  изготовлена  из  материалов,  пригодных

для вторичного использования:

-

Гофрированный картон / картон

-

Детали из вспененного полистирола

Ввод в работу

* Наличие в зависимости от модели и комплектации
