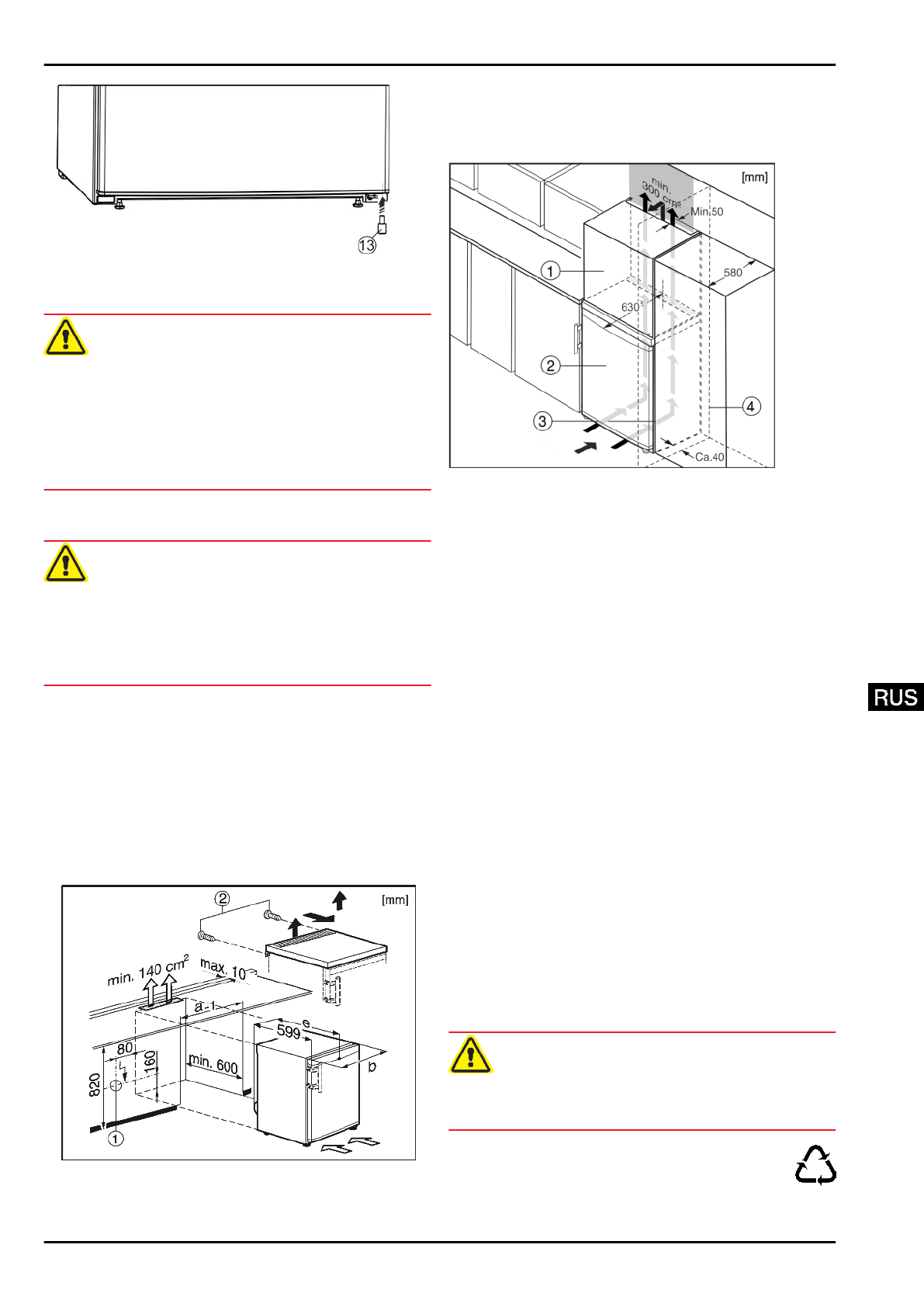

Fig. 8

u

Снова  вставьте  в  дверь  распорную  деталь

  Fig.  8  (13)

справа  внизу  -  это  важно  для  обеспечения  устойчи-

вости устройства.

ПРЕДУПРЕЖДЕНИЕ

Опасность травмы при опрокидывании двери!

Если  опорные  детали  недостаточно  хорошо  прикручены,

дверь  может  опрокинуться.  Это  может  привести  к  значи-

тельным повреждениям. Кроме того, если дверь плотно не

закрывается, устройство охлаждает неправильно.

u

Закрутите  опорные  кронштейны/пальцы  (с  моментом

4 Нм).

u

Проверить все болты и при необходимости подтянуть.

4.4 Встраивание

ПРЕДУПРЕЖДЕНИЕ

Опасность возгорания вследствие короткого замыкания!

u

Во  время  установки  устройства  в  нишу  нужно  следить

за  тем,  чтобы  сетевой  кабель  не  был  придавлен,  зажат

или поврежден.

u

Не  используйте  устройство  с  поврежденным  сетевым

кабелем.

Настольные  устройства,  высотой  до  850  мм,  могут  быть

встроены.  В  случае  сплошных  рабочих  поверхностей

столешница холодильника может быть снята, и устройство

может быть вставлено под рабочую поверхность.
Розетка

  Fig.  9  (1)  при  этом  должна  располагаться  не  у

задней стенки устройства и быть легко доступна.
Для  вентиляции  задней  стенки  устройства  требуется

вентиляционное  отверстие  в  рабочей  поверхности

размером  мин.140  см

2

.  Плинтус  рабочей  поверхности  при

глубине  встройки  600  мм  может  составлять  макс.  10  мм  в

глубину.

Fig. 9

Для снятия столешницы:

u

Удалите болты

 Fig. 9 (2) на задней стенки.

u

Приподнимите  столешницу  с  задней  стороны,  сдвиньте

вперед и снимите вверх.

4.5 Установка в кухонную стенку

Fig. 10

(1) Дополнительный

шкафчик

(3) Кухонный шкаф

(2) Устройство

(4) Стенка

x

  В  устройствах,  в  комплект  поставки  которых  входят

пристенные  распорки,  величина  увеличивается  на  35  мм

(см. 4.2) .
Устройство  может  быть  окружено  предметами  кухонной

обстановки.  Чтобы  уравнять  устройство

  Fig.  10  (2)  по

высоте с кухонной стенкой, можно установить над устрой-

ством  соответствующий  дополнительный  шкафчик

Fig. 10 (1).
При  комбинировании  с  кухонными  шкафами  (глубина

макс.  580  мм)  устройство  можно  установить  непосред-

ственно  рядом  с  кухонным  шкафом

  Fig.  10  (3).  Устройство

выступает  сбоку  на  34  мм

x

и  по  центру  на  50  мм

x

относи-

тельно передней стенки кухонного шкафа.
Важно для вентиляции:

-

На  задней  стенке  шкафчика  должен  быть  вентиля-

ционный  канал  глубиной  не  менее  50  мм  по  всей

ширине этого шкафчика.

-

Поперечное  сечение  вентиляционного  отверстия  под

нижней панелью должно составлять не менее 300 см

2

.

-

Чем  больше  площадь  вентиляционного  отверстия,  тем

меньше  электроэнергии  потребляет  устройство  при

работе.

Если  устройство  установлено  на  шарнирах  у  стены

Fig.  10  (4),  то  расстояние  между  устройством  и  стеной

должно  быть  не  менее  40  мм.  Настолько  выступает  ручка

при открытой дверце.

4.6 Упаковку утилизируйте надле-

жащим образом

ПРЕДУПРЕЖДЕНИЕ

Опасность удушения упаковочным материалом и пленкой!

u

Не  разрешайте  детям  играть  с  упаковочным  мате-

риалом.

Упаковка  изготовлена  из  материалов,  пригодных

для вторичного использования:

-

Гофрированный картон / картон

-

Детали из вспененного полистирола

Ввод в работу

* Наличие в зависимости от модели и комплектации

7
