Если  устройство  установлено  в  очень  влажном  поме-

щении,  то  на  внешней  его  стороне  может  образоваться

конденсат.

u

Всегда следите за хорошим притоком и оттоком воздуха

на месте установки.

4.3  Перевешивание дверей

При  необходимости  можно  изменить  направление  откры-

вания двери:

ВНИМАНИЕ

Опасность  повреждения  под  действием  конденсата

устройств, установленных Side-by-Side (бок о бок)!

Если  устройство  Side-by-Side  (S...)  устанавливается

вместе  со  вторым  устройством  (в  качестве  комбинации

SBS)  ограничитель  хода  дверцы  должен  оставаться  в

состоянии поставки.

u

Не меняйте ограничитель хода дверцы.

Убедитесь, что подготовлен следующий инструмент:

q

Torx® 25

q

Torx® 15

q

Отвертка

q

При необходимости аккумуляторный шуруповерт

q

При  необходимости  привлеките  второго  человека  для

монтажной работы

q

Прилагаемый торцевой ключ SW 2*

4.3.1  Снятие верхнего амортизатора закры-

вания двери

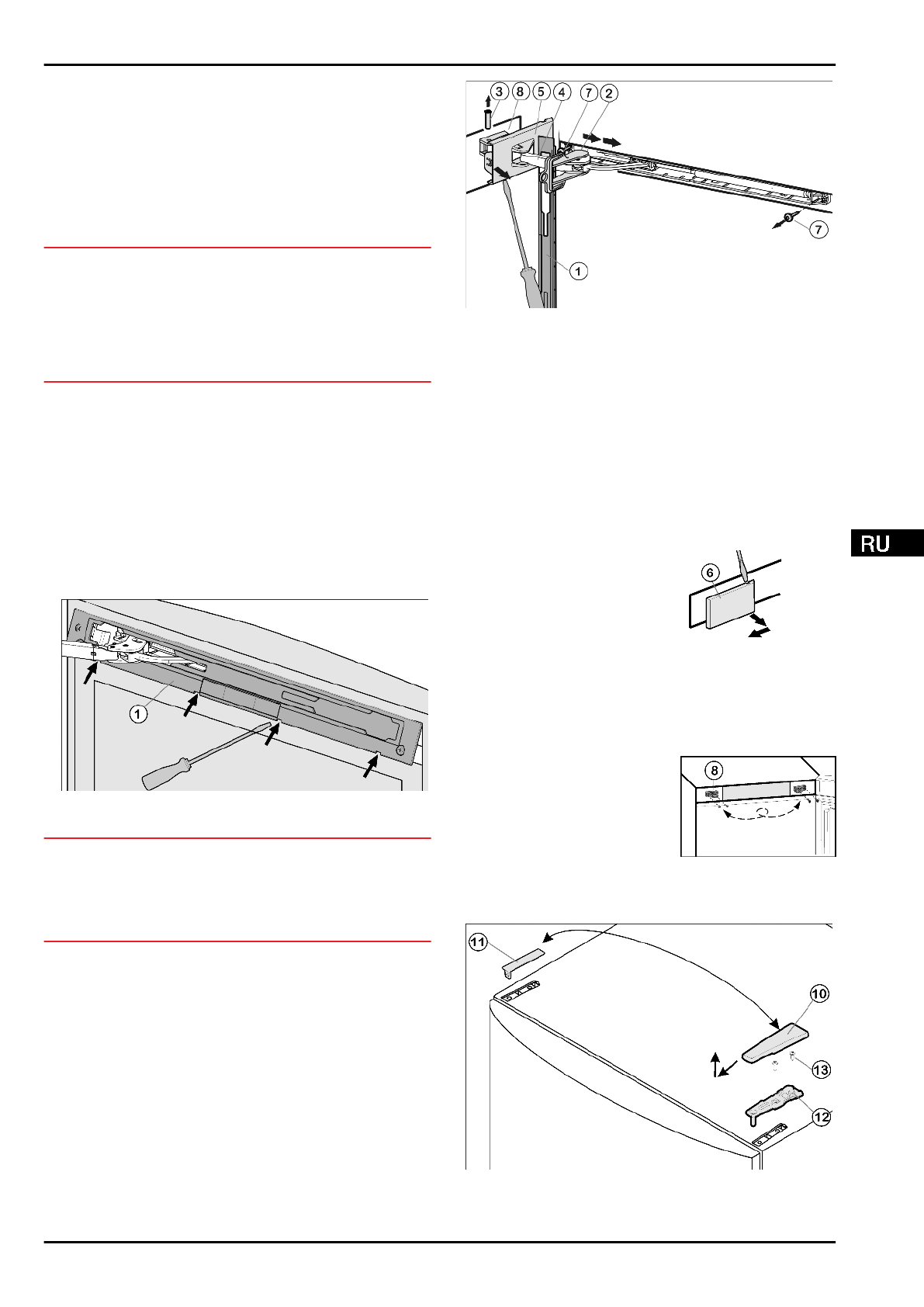

Fig. 4

u

Откройте верхнюю дверь.

ВНИМАНИЕ

Опасность повреждения!

Если  повреждено  уплотнение  дверцы,  то  она,  возможно,

закрывается  неправильно,  что  становится  причиной  недо-

статочного охлаждения.

u

Не повредите уплотнение дверцы отвёрткой!

u

Выведите  накладку

  Fig.  4  (1)  из  зацепления  и  снимите

ее с помощью шлицевой отвертки.

w

Накладка висит над амортизационной скобой.

Fig. 5

u

Сдвиньте  накладку  над  амортизационной  скобой

Fig. 5 (4) в направлении устройства вперед.

u

Зафиксируйтепредохранитель

  Fig.  5  (2)  в  продольном

пазе.

w

Благодаря стопору шарнир не может сложиться.

u

Отсоедините  крышку

  Fig.  5  (5)  со  стороны  шарнира  с

помощью отвертки до первого фиксатора.

w

Палец будет виден.

u

Выдавите палец

 Fig. 5 (3) снизу.

u

Нажмите  амортизационную  скобу

  Fig.  5  (4)  в  направ-

лении дверцы.

u

Полностью  отсоедините  и  снимите  крышку

  Fig.  5  (5)  со

стороны шарнира.

u

Снимите накладку

 Fig. 5 (1).

u

С  помощью  отвертки  отсоеди-

ните  и  снимите  крышку  со

стороны ручки

 Fig. 6 (6)наружу.

Fig. 6

u

Открутите  узел  амортизатора  закрывания  дверцы  (2

шт. Torx® 15)

 Fig. 5 (7).

u

Вытащите  немного  узел  амортизатора  закрывания

дверцы,  сдвиньте  его  в  направлении  дверной  ручки  и

отведите.

u

Отложите  узел  амортизатора  закрывания  двери  в

сторону.

u

Открутите  опорную  деталь

Fig.  5  (8)  и  прикрутите  её

снова  с  поворотом  на  180°

на

противоположную

сторону.  При  необходи-

мости  просверлите  отвер-

стия или используйте акку-

муляторную отвертку.

Fig. 7

4.3.2  Снятие верхней двери

Fig. 8

u

Закройте верхнюю дверь.

u

Потяните крышку

 Fig. 8 (10) вперед и вверх.

Ввод в работу

* Наличие в зависимости от модели и комплектации
