u

действуйте  согласно  руководству  по  монтажу  комби-

нации  Side-by-Side.  (принадлежности  SBS-морозиль-

ника  или  SBS-холодильника  с  морозильным  отделе-

нием)

Указание

u

Очистите устройство (см. 6.1 Чистка устройства) .

Если  устройство  установлено  в  очень  влажном  поме-

щении,  то  на  внешней  его  стороне  может  образоваться

конденсат.

u

Всегда следите за хорошим притоком и оттоком воздуха

на месте установки.

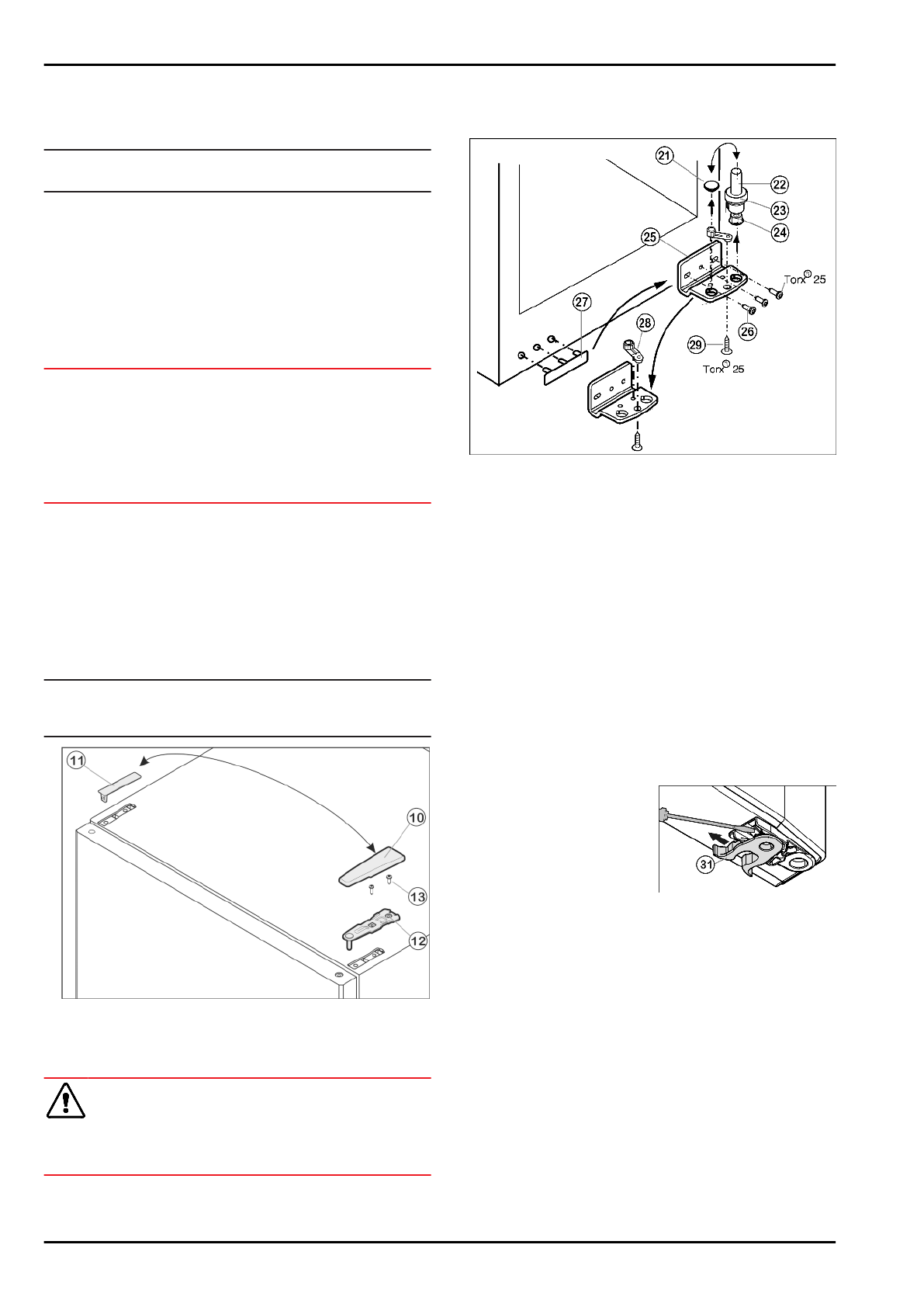

4.3  Перевешивание дверей

При  необходимости  можно  изменить  направление  откры-

вания двери:

ВНИМАНИЕ

Опасность  повреждения  под  действием  конденсата

устройств, установленных Side-by-Side (бок о бок)!

Если устройство Side-by-Side (S...) устанавливается вместе

со вторым устройством (в качестве комбинации SBS) огра-

ничитель  хода  дверцы  должен  оставаться  в  состоянии

поставки.

u

Не меняйте ограничитель хода дверцы.

Убедитесь, что подготовлен следующий инструмент:

q

Torx® 25

q

Torx® 15

q

Отвертка

q

при необходимости аккумуляторный шуруповёрт

q

При  необходимости  привлеките  второго  человека  для

монтажной работы

4.3.1  Снятие двери

Указание

u

Уберите  продукты  с  полочек  на  дверце,  прежде  чем

снимать дверцу, чтобы продукты не упали.

Fig. 5

u

Закройте дверцу.

u

Потяните крышку

 (10) вперед и вверх.

u

Снимите крышку

 (11).

ОСТОРОЖНО

Опасность травмы при опрокидывании двери!

u

Следует хорошо держать дверь.

u

Устанавливайте дверь осторожно.

u

Открутите  верхний  опорный  кронштейн

  (12)  (2  шт.

Torx® 25)

 (13) и вытяните вверх.

u

Дверь приподнимите и отставьте в сторону.

4.3.2  Перестановка опорных деталей

Fig. 6

u

Извлеките  опорный  винт

  Fig.  6  (22)  в  комплекте  с

шайбой

  Fig.  6  (23)  и  регулируемой  опорой  Fig.  6  (24),

вытягивая его вверх.

u

Снимите пробку

 Fig. 6 (21).

u

Открутите

 Fig. 6 (26) опорный кронштейн Fig. 6 (25).

u

Открутите

 Fig. 6 (29) опорную деталь Fig. 6 (28) и, пере-

ставив  в  отверстие  на  противоположной  стороне  опор-

ного кронштейна, снова прикрутите.

u

Осторожно снимите и переставьте на противоположную

сторону крышку со стороны ручки

 Fig. 6 (27).

u

Снова  прикрутите  опорный  кронштейн

  Fig.  6  (25)  на

новой  стороне  шарнира  (с  моментом  4  Нм).  При  необ-

ходимости используйте аккумуляторный шуруповерт.

u

Переставьте пробку

 Fig. 6 (21) в свободное отверстие.

u

Вновь  установите  опорный  винт

  Fig.  6  (22)  в  комплекте

с  шайбой  и  регулируемой  опорой.  При  этом  фиксатор

должен быть направлен назад.

4.3.3  Перестановка ручки

u

переставить

пружинный

зажим

Fig.  7  (31):  Нажать

вниз  язычок  защелки,

снять с него пружинный

зажим.

u

Вдвинуть  пружинный

зажим

на

новой

стороне  шарнира  до

защелкивания.

Fig. 7

Ввод в работу

* Наличие в зависимости от модели и комплектации

7
