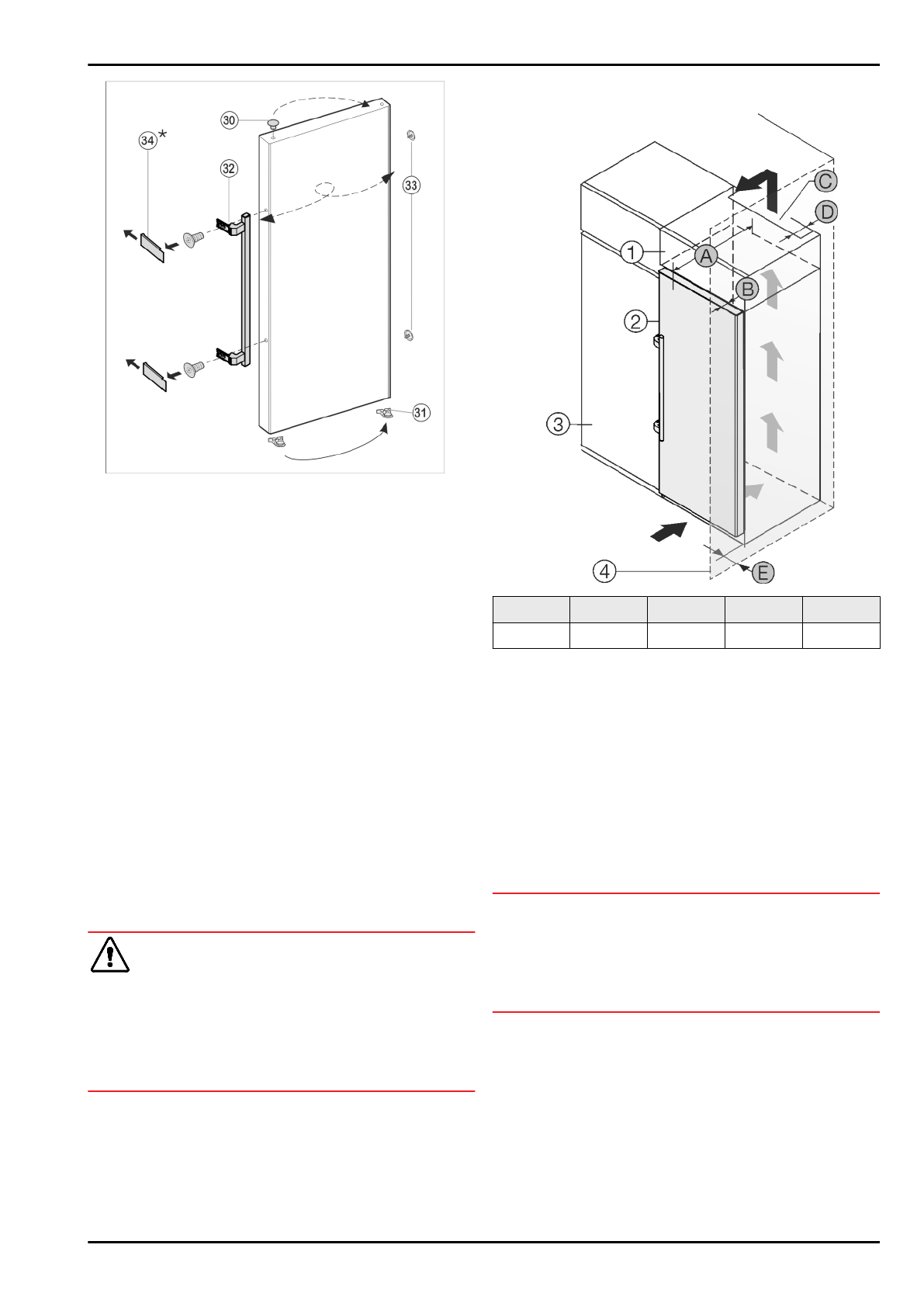

Fig. 7

u

Извлеките  пробку

  (33)  из  опорной  втулки  дверцы  и

переставьте.

u

Снимите  и  переставьте  на  противоположную  сторону

дверную  ручку

  (32),  пробку  (33)  и  прижимные

пластины*

 (34).

u

При  установке  прижимных  пластин  на  противопо-

ложной стороне следите за правильной фиксацией.*

4.3.4  Монтаж двери

u

Установите  дверцу  сверху  на  нижний  опорный  палец

Fig. 5 (22).

u

Закройте дверцу.

u

Установите  верхний  опорный  кронштейн

  (12)  на  новой

стороне шарнира и защелкните в дверце.

u

Прикрутите  верхний  опорный  кронштейн

  (12)  (с

моментом  4  Нм)  (2  шт.  Torx®  25)

  (13).  При  необходи-

мости проделайте отверстия или используйте аккумуля-

торную отвертку.

u

Защёлкните  крышку

  (10)  и  крышку  (11)  на  противопо-

ложной стороне.

4.3.5  Выравнивание дверцы

u

При  необходимости  выровняйте  дверцы  через  два

продольных  паза  в  нижнем  опорном  кронштейне

Fig.  5  (25)  параллельно  корпусу  устройства.  Для  этого

выкрутите средний винт.

ПРЕДУПРЕЖДЕНИЕ

Опасность травмы при опрокидывании двери!

Если  опорные  детали  недостаточно  хорошо  прикручены,

дверь  может  опрокинуться.  Это  может  привести  к  значи-

тельным повреждениям. Кроме того, если дверь плотно не

закрывается, устройство охлаждает неправильно.

u

Прикрутите опорные подставки 4 Нм.

u

Проверить все болты и при необходимости подтянуть.

4.4  Установка в кухонную стенку

Fig. 8

A  [мм]

B  [мм]

C  [см

2

]

D  [мм]

E  [мм]

623

x

65

мин. 300

мин. 50

мин. 45

x

  В  устройствах,  в  комплект  поставки  которых  входят

пристенные  распорки,  величина  увеличивается  на  35  мм

(см. 4.2 Установка устройства) .
Устройство  может  быть  окружено  кухонными  шкафами.

Чтобы уравнять устройство

 Fig. 8 (2) по высоте с кухонной

стенкой,  можно  установить  над  устройством  дополни-

тельный шкафчик

 Fig. 8 (1).

Установить  устройство  можно  непосредственно  рядом  с

кухонным шкафом

 Fig. 8 (3). Чтобы можно было полностью

открыть  двери,  устройство  должно  выступать  на  глубину

Fig. 8 (B) относительно передней стенки кухонного шкафа.

В  зависимости  от  глубины  кухонных  шкафов  и  использо-

вания пристенных распорок устройство может выступать и

больше.

ВНИМАНИЕ

Опасность  повреждения  из-за  перегрева  в  результате

недостаточной вентиляции!

Если  вентиляция  слабая,  то  компрессор  может  быть

повреждён.

u

Следите за обеспечением достаточной вентиляции.

u

Соблюдайте требования к вентиляции.

Требования к вентиляции:

-

На  задней  стенке  дополнительного  шкафчика  должен

быть  вентиляционный  канал  с  глубиной

  Fig.  8  (D)  по

всей ширине этого шкафа.

-

Нужно  соблюдать  вентиляционное  отверстие

  Fig.  8  (C)

под нижней панелью.

-

Чем  больше  площадь  вентиляционного  отверстия,  тем

меньше  электроэнергии  потребляет  устройство  при

работе.

Ввод в работу

8

* Наличие в зависимости от модели и комплектации
