Извлечение выдвижного ящика

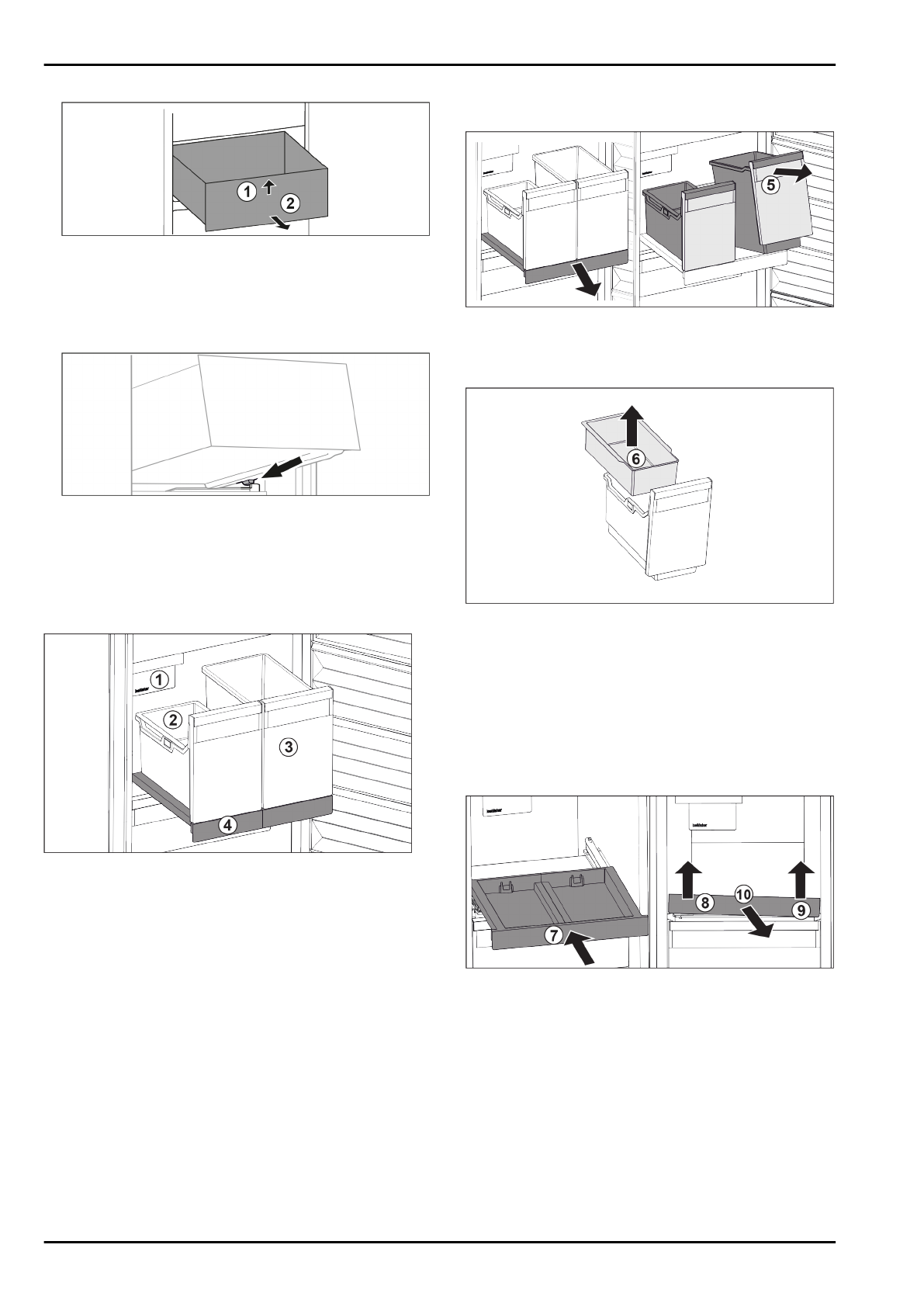

Fig. 15

u

Вытяните выдвижной ящик до упора.

u

Приподнимите выдвижной ящик спереди. Fig. 15 (1)

u

Извлеките выдвижной ящик движением вперед.

Fig. 15 (2)

Вставка выдвижного ящика

Fig. 16

u

Наклоняя вниз, установите выдвижной ящик за

стопоры на контейнерное ребро. (см. Fig. 1380)

u

Опустите выдвижной ящик.

u

Вставьте выдвижной ящик движением назад.

7.2  Выдвижная панель с IceTower*

Fig. 17 Выдвижная панель с IceTower

(1) IceMaker

(3) Контейнеры для пиццы,

алкогольных напитков

(2) Подвесной лоток для

кубиков льда

(4) Выдвижная панель

На выдвижной панели находятся два высоких контейнера

(IceTower). В контейнере Fig. 17 (2) собираются и хранятся

кубики льда из IceMaker. Контейнер Fig. 17 (3) подходит

для хранения высоких продуктов, таких, как пицца или

алкогольные напитки.
Выдвижная панель с IceTower монтирована на одной

стеклянной панели посредством выдвижных направ‐

ляющих. Вы можете разобрать выдвижную панель для

очистки.

7.2.1  Разборка выдвижной панели с IceTower

Извлечение контейнеров

Fig. 18

u

Выдвиньте выдвижную панель.

u

Приподнимите контейнеры Fig. 18 (5) спереди.

u

Извлеките контейнеры.

Fig. 19

u

Извлеките Fig. 19 (6) подвесной лоток.

u

Если в подвесном лотке есть кубики льда: Опорожните

подвесной лоток.

w

Контейнеры и подвесной лоток извлечены и Вы

можете их очистить. (см. 8.5.4 Очистка оснащения)

Извлечение выдвижной панели
Убедитесь, что выполнены следующие условия:

q

Контейнеры извлечены. (см. 7.2.1.1 Извлечение контей‐

неров)

Fig. 20

u

Вставьте выдвижную панель. Fig. 20 (7)

u

Приподнимите выдвижную панель спереди слева.

Fig. 20 (8)

u

Приподнимите выдвижную панель спереди справа.

Fig. 20 (9)

w

Выдвижная панель освобождена спереди из

крепления.

u

Извлеките выдвижную панель движением вперед.

Fig. 20 (10)

w

Выдвижная панель извлечена и Вы можете ее

очистить. (см. 8.5.4 Очистка оснащения)

Извлечение стеклянной пластины под выдвижной

панелью
(см. 7.3 Стеклянные пластины)

Оснащение

* Наличие в зависимости от модели и комплектации
