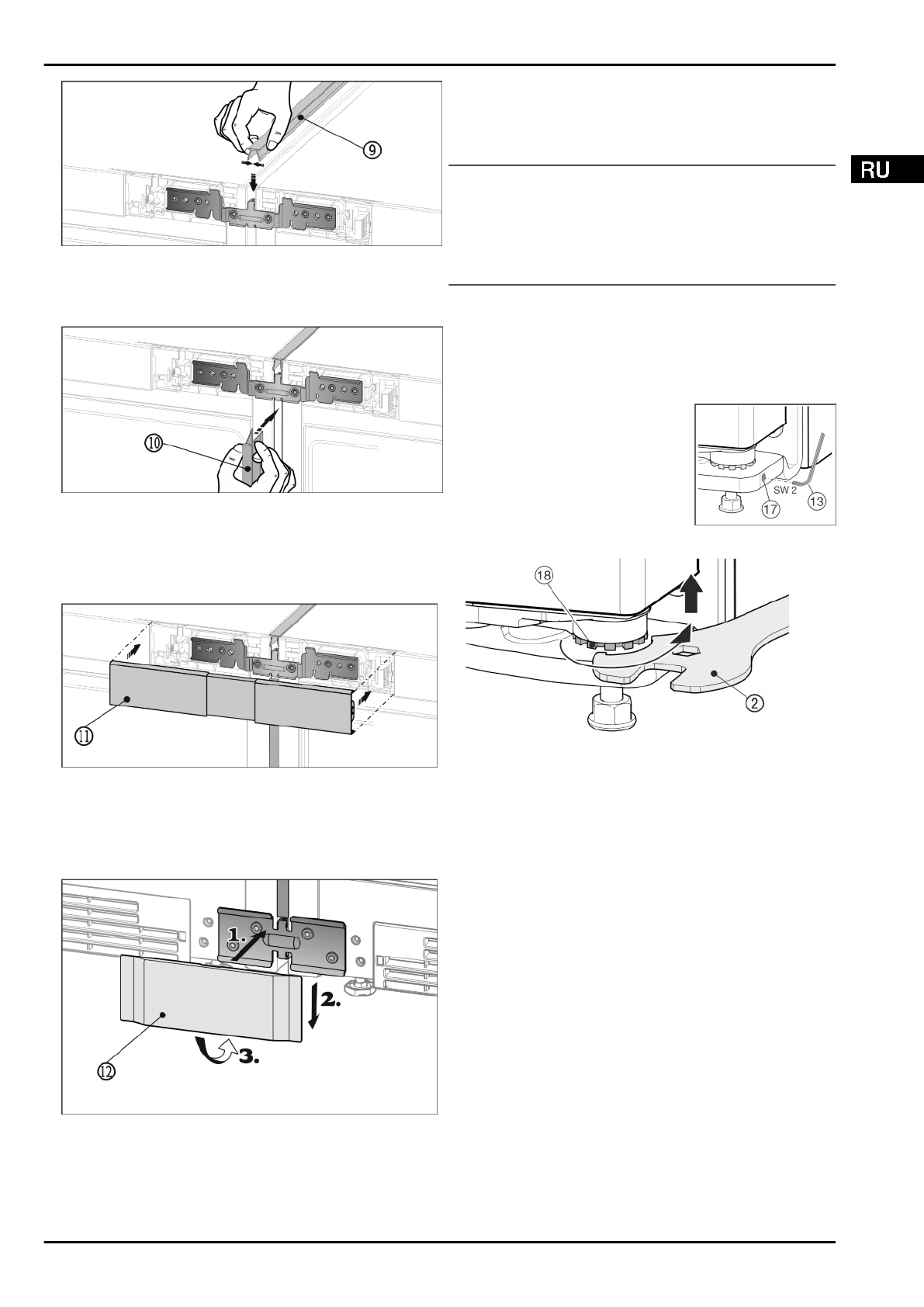

Fig. 13

u

На  верхней  стороне  вдавите  в  горизонтальную  щель

короткую  планку  из  высококачественной  стали

Fig. 13 (9).

Fig. 14

u

Вдавите  длинную  планку  из  высококачественной  стали

Fig.  14  (10)  в  вертикальную  щель  на  передней  стороне.

Обратите  внимание,  что  планка  опирается  на  соедини-

тельный лист.

u

Снимите защитную пленку с декоративной планки.*

Fig. 15

u

Защелкните  верхнюю  крышку

  Fig.  15  (11)  на  еще

открытом  промежутке  обеих  заглушек  участков  обслу-

живания.  Следите  за  тем,  чтобы  наружные  стороны

крышки  заканчивались  вровень  с  заглушками  участков

обслуживания.

Fig. 16

u

Насадите  нижнюю  крышку

  Fig.  16  (12)  сверху  на  угол

(1), сдвиньте вниз (2) и зафиксируйте снизу (3).

u

Для демонтажа крышки просунуть отвертку снизу сбоку

под  крышку  и  отпустить  оба  нижних  крючка.  После

этого отвернуть крышку вверх.

u

Подключите  комбинацию  к  электросети  в  соответствии

с руководством по обслуживанию.

Устройства с модулем IceMaker:

u

Подсоедините устройство к водопроводной сети в соот-

ветствии с руководством по обслуживанию

ВНИМАНИЕ

Опасность  повреждения  при  перемещении  комбинации

SBS!

Собранная  комбинация  SBS  отличается  большим  весом.

При  неправильном  перемещении  на  устройстве  могут

появиться вмятины.

u

Соблюдайте указания по перемещению (см. выше).

u

Осторожно переместите комбинацию устройств в пред-

усмотренное для нее место.

u

При необходимости повторно выровняйте комбинацию с

помощью установочных ножек.

u

После  этого  подпереть  дверь:  Опустите  внешние  уста-

новочные  опоры  на  опорном  кронштейне  до  их  сопри-

косновения с полом, после этого поверните их на 90°.

Дверцы  можно  отрегулиро-

вать  по  высоте  с  помощью

внешних

нижних

крон-

штейнов:

u

Немного  выкрутите  устано-

вочный  винт

  Fig.  17  (17)

(максимум на один оборот).

Fig. 17

Fig. 18

u

Чтобы  поднять  дверцу,  выверните  вправо  опорный

палец

  Fig.  18  (18)  с  помощью  прилагающегося  вильча-

того  ключа

  Fig.  18  (2).  При  поставке  опорный  палец

полностью вкручен.

u

Снова  затяните  установочный  винт

  Fig.  17  (17),  чтобы

зафиксировать опорный винт.

Монтаж «бок о бок»

* Наличие в зависимости от модели и комплектации
