u

Полностью  выкрутите  установочный  винт

  Fig.  6  (40)  и

вкрутите  на  противоположной  стороне  на  нижнем

опорном  кронштейне,  чтобы  он  был  заподлицо  с  этим

кронштейном.

u

Открутите

  Fig.  6  (29)опорную  деталь  Fig.  6  (28)  и,  пере-

ставив  в  отверстие  на  противоположной  стороне  опор-

ного кронштейна, снова прикрутите.

u

Переставьте пробку

 Fig. 6 (21) в свободное отверстие.

u

Осторожно снимите и переставьте на противоположную

сторону крышку со стороны ручки

 Fig. 6 (27).

u

Снова  прикрутите  опорный  кронштейн

  Fig.  6  (25)  на

новой  стороне  шарнира  (с  моментом  4  Нм).  При  необ-

ходимости используйте аккумуляторный шуруповерт.

u

Вновь установите опорный винт

 Fig. 6 (22) в комплекте с

шайбой и регулируемой опорой.

u

Затяните установочный винт

 Fig. 6 (40).

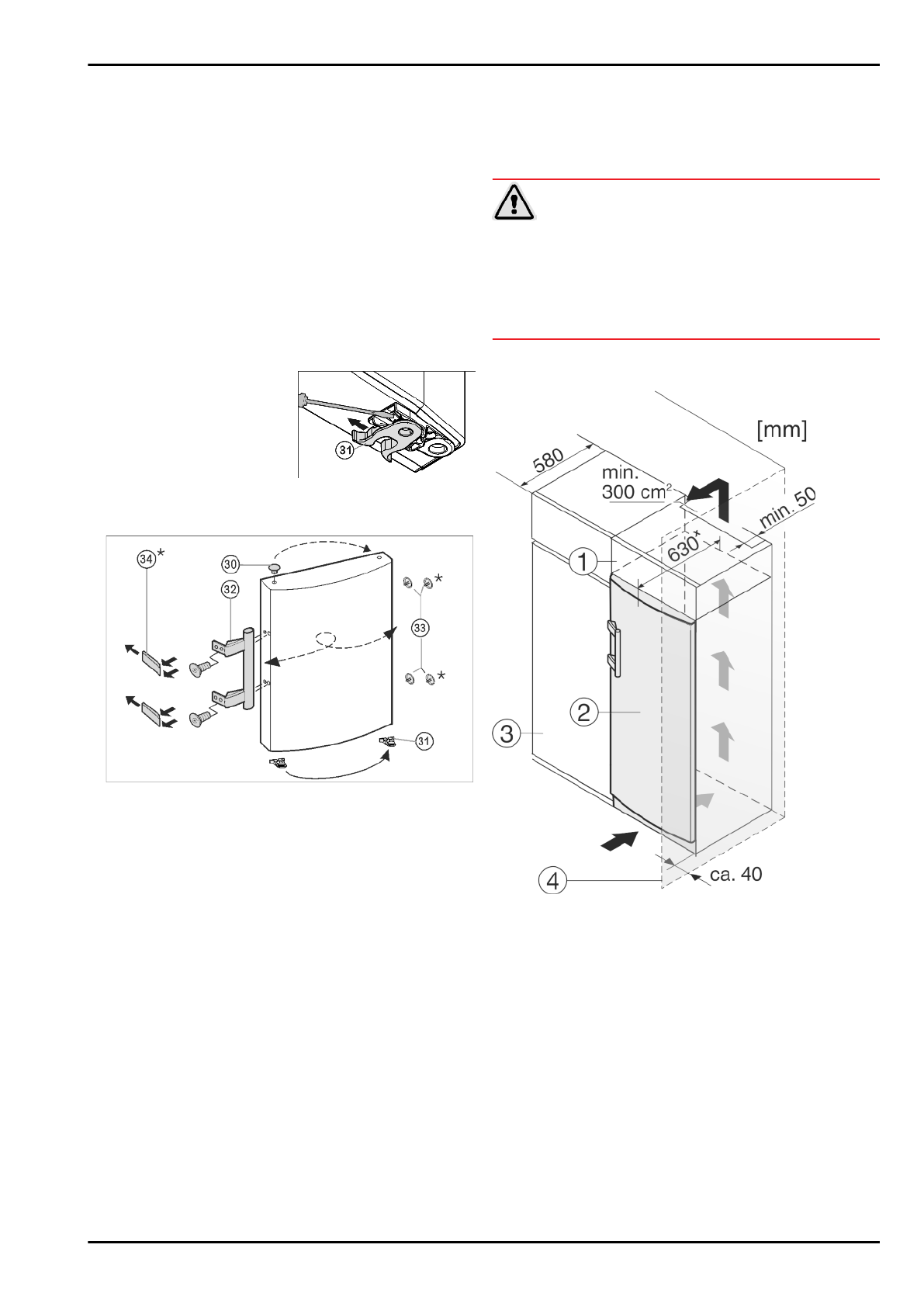

4.3.5 Перестановка ручки

u

переставить

пружинный

зажим

Fig.  7  (31):  Нажать  вниз

язычок  защелки,  снять

с

него

пружинный

зажим.

u

Вдвинуть

пружинный

зажим

на

новой

стороне  шарнира  до

защелкивания.

Fig. 7

Fig. 8

u

Извлеките  пробку

  Fig.  8  (33)  из  опорной  втулки  дверцы

и переставьте.

u

Снимите  и  переставьте  на  противоположную  сторону

дверную  ручку

  Fig.  8  (32),  пробку  Fig.  8  (33)  и

прижимные пластины*

 Fig. 8 (34).

u

При  установке  прижимных  пластин  на  противопо-

ложной стороне следите за правильной фиксацией.*

4.3.6 Монтаж двери

u

Установите  дверцу  сверху  на  нижний  опорный  палец

Fig. 6 (22).

u

Закройте дверцу.

u

Установите  верхний  опорный  кронштейн

  Fig.  4  (12)  на

новой стороне шарнира и защелкните в дверце.

u

Прикрутите  верхний  опорный  кронштейн

  Fig.  4  (12)(с

моментом 4 Нм)(2 шт. Torx® 25)

 Fig. 4 (13). При необхо-

димости проделайте отверстия или используйте аккуму-

ляторную отвертку.

u

Защёлкните  крышку

  Fig.  4  (10)  и  крышку  Fig.  4  (11)  на

противоположной стороне.

4.3.7 Выравнивание дверцы

u

При  необходимости  выровняйте  дверцы  через  два

продольных  паза  в  нижнем  опорном  кронштейне

Fig.  6  (25)  параллельно  корпусу  устройства.  Для  этого

выкрутите средний винт.

ПРЕДУПРЕЖДЕНИЕ

Опасность травмы при опрокидывании двери!

Если  опорные  детали  недостаточно  хорошо  прикручены,

дверь  может  опрокинуться.  Это  может  привести  к  значи-

тельным повреждениям. Кроме того, если дверь плотно не

закрывается, устройство охлаждает неправильно.

u

Прикрутите опорные подставки 4 Нм.

u

Проверить все болты и при необходимости подтянуть.

4.4 Установка в кухонную стенку

Fig. 9

(1) Дополнительный

шкафчик

(3) Кухонный шкаф

(2) Устройство

(4) Стенка

x

  В  устройствах,  в  комплект  поставки  которых  входят

пристенные  распорки,  величина  увеличивается  на  35  мм

(см. 4.2) .
Устройство  может  быть  окружено  кухонными  шкафами.

Чтобы уравнять устройство

 Fig. 9 (2) по высоте с кухонной

стенкой,  можно  установить  над  устройством  дополни-

тельный шкафчик

 Fig. 9 (1).

При  комбинировании  с  кухонными  шкафами  (глубина

макс.  580  мм)  устройство  можно  установить  непосред-

ственно  рядом  с  кухонным  шкафом

  Fig.  9  (3).  Устройство

выступает  сбоку  на  34  мм

x

и  по  центру  на  50  мм

x

относи-

тельно передней стенки кухонного шкафа.
Требования к вентиляции:

-

На  задней  стенке  шкафчика  должен  быть  вентиля-

ционный  канал  глубиной  не  менее  50  мм  по  всей

ширине этого шкафчика.

Ввод в работу

8

* Наличие в зависимости от модели и комплектации
