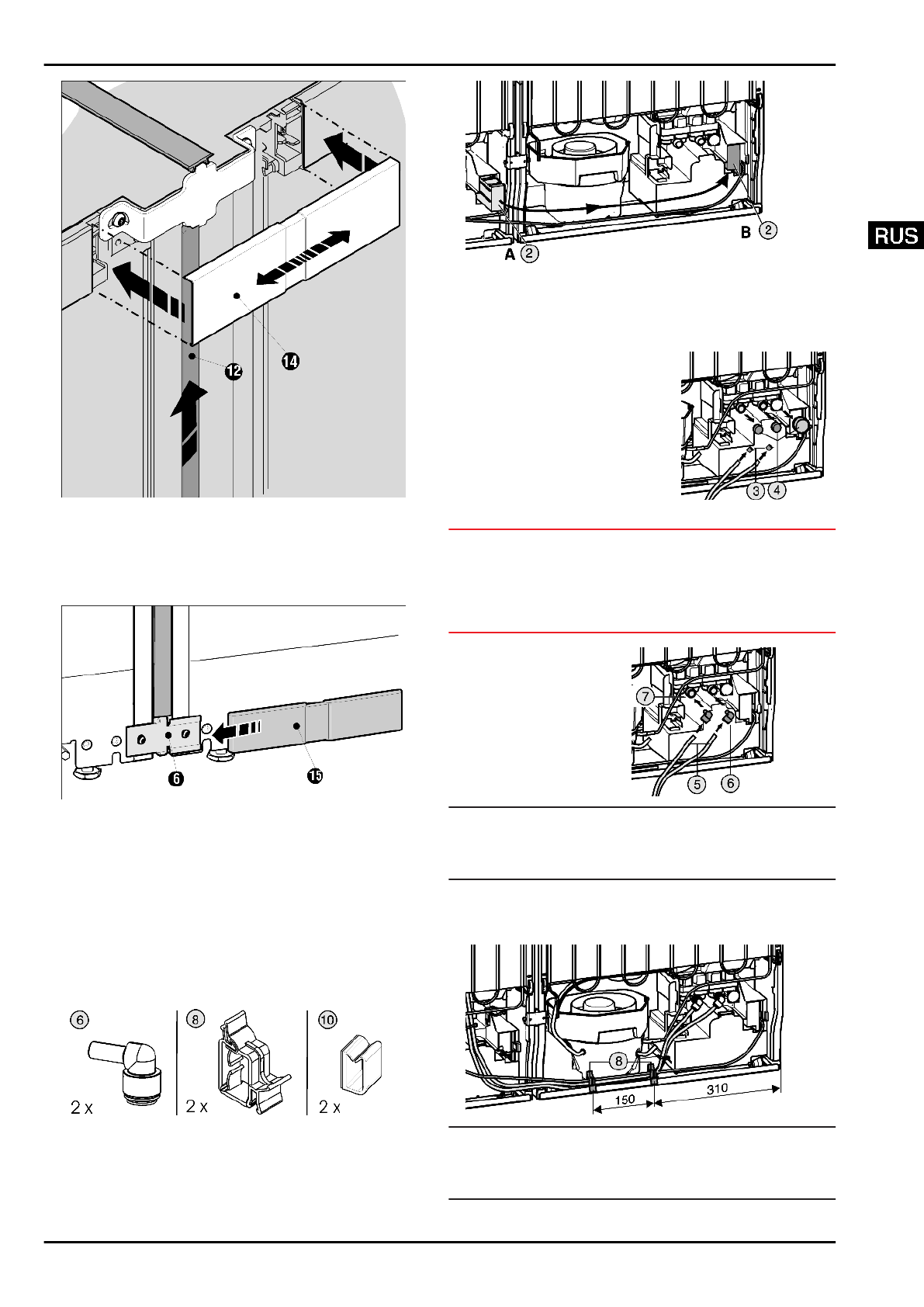

Fig. 8

u

Защелкните крышку

 Fig. 8 (14) на еще открытом проме-

жутке обеих заглушек участков обслуживания. Следите

за тем, чтобы наружные стороны крышки заканчивались

вровень с заглушками участков обслуживания. Для этой

цели крышка сделана выдвижной.

Fig. 9

u

Нижнюю крышку

 Fig. 9 (15) из комплекта наденьте сбоку

на соединение и задвиньте.

u

Снова выкрутите средние установочные опоры

 Fig. 2 (1).

u

При  необходимости  выкрутите  регулируемую  опору

Fig.  2  (5)  на  опорном  кронштейне  (B),  чтобы  подпереть

дверцу.

2.3 Соединение устройств шлангами

и кабелями

Монтажные детали прилагаются к устройству:

Fig. 10

u

Снимите кабельные стяжки, снимите кабель и сложите в

стороне.

Fig. 11

u

Вытащите модуль связи с шиной

 Fig. 11 (2) из транспорт-

ного положения холодильного устройства А, при этом от-

ожмите боковые защелки вправо и вдвиньте в аналогич-

ные позиции морозильного устройства В до слышимого

защелкивания.

u

Снимите  защитные  кол-

пачки  с  концов  шлангов

Fig.  12  (3)  и  электромаг-

нитных

клапанов

Fig. 12 (4).

Fig. 12

ВНИМАНИЕ

Опасность повреждения водяного контура!

u

При  вставке  обращайте  внимание  на  одинаковое  фаб-

ричное  обозначение  на  шлангах  и  подключениях  элек-

тромагнитных клапанов (красный - к красному, голубой -

к голубому)!

u

Вдвиньте

шланги

Fig.  13  (5)  в  установоч-

ные уголки

 Fig. 13 (6) до

упора, прим. 17 мм.

Fig. 13

Указание

u

При  возможном  демонтаже:  отожмите  назад  темно-се-

рое кольцо на установочном уголке и одновременно вы-

тащите шланг.

u

Установочные уголки

 Fig. 13 (6). со шлангом вдвиньте до

упора  в  оба  подключения  электромагнитного  клапана

Fig. 13 (7).

Fig. 14

Указание

u

Если фиксирующие клипсы

 Fig. 14 (8) один раз были ус-

тановлены,  то  положение  больше  не  может  быть  изме-

нено.

Ввод в работу
