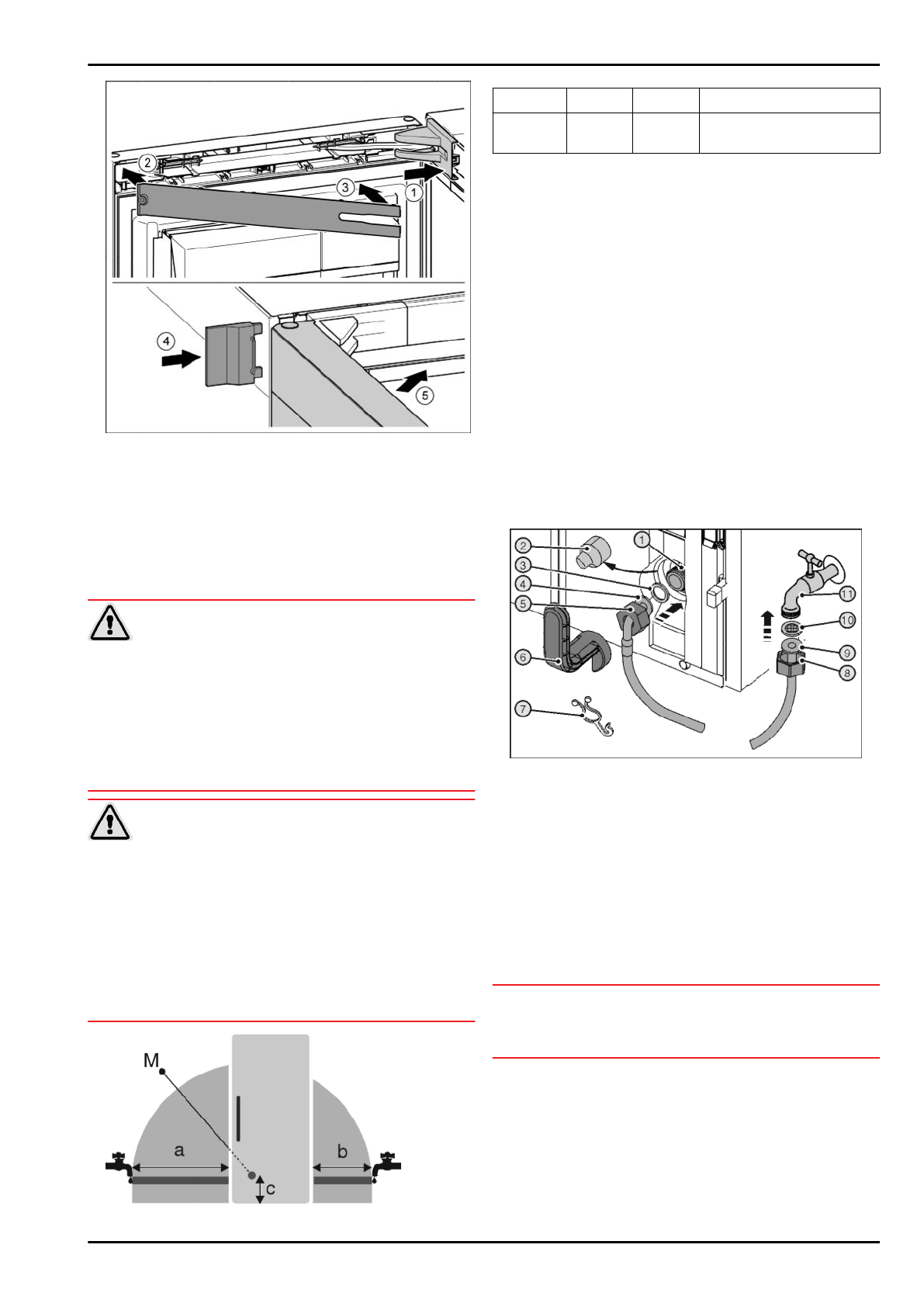

Fig. 25

u

Крышку  опорного  кронштейна  установить  и  зафиксиро-

вать, при необходимости, осторожно разжать.

 Fig. 25 (1)

u

Установить накладку.

 Fig. 25 (2)

u

Наклонить и защелкнуть накладку.

 Fig. 25 (3)

u

Надвинуть внешнюю крышку.

 Fig. 25 (4)

u

Закрыть верхнюю дверь.

 Fig. 25 (5)

4.4  Подключение воды*

ПРЕДУПРЕЖДЕНИЕ

Опасность электрического удара!

u

Отсоедините  устройство  от  розетки,  прежде  чем

подключать его к водопроводу.

u

Перекройте  подачу  воды  до  тех  пор,  пока  не  будут

подсоединены  трубопроводы  для  подачи  воды  устрой-

ства для приготовления кубиков льда (льдогенератор).

u

Подсоединение к сети для подачи питьевой воды разре-

шается

выполнять

только

квалифицированному

слесарю-водопроводчику.

ПРЕДУПРЕЖДЕНИЕ

Опасность отравления!

u

Качество  воды,  которое  используется  в  устройстве,

должно  соответствовать  предписанию  по  подготовке

питьевой  воды,  действующему  в  стране  использования

(напр., 98/93 ЕС).

u

Подсоединение  разрешается  только  к  водопроводу

питьевой воды.

u

IceMaker  служит  исключительно  для  приготовления

кубиков  льда  в  количестве,  необходимом  в  домашнем

хозяйстве,  и  должен  снабжаться  пригодной  для  этого

водой.

Fig. 26

a

b

c

M

~ 1100 мм ~ 700 мм ~ 110 мм Электромагнитный

клапан

- Значение  давления  воды  должно  составлять  от

0,15 мПа до 0,6 мПа (1,5 бар - 6 бар).

- Подвод  воды  к  устройству  должен  осуществляться

через  трубопровод  холодной  воды,  который  соответ-

ствует  предписаниям  по  рабочему  давлению  и  гигиени-

ческим нормам.

Используйте  шланг  из  высококачественной  стали,

входящий в комплект поставки (длина 1,5 м). Не исполь-

зуйте  старые  шланги  повторно.  В  качестве  дополни-

тельного  оборудования  можно  получить  шланг-удлини-

тель 3 м. Устанавливать его разрешается только специа-

листу.

В  фитинге  шланга  находится  приемный  фильтр  с  уплот-

нением.

- В месте подсоединения шлангопровода к системе домо-

вого  водоснабжения  необходимо  предусмотреть

запорный  кран,  чтобы  в  случае  необходимости  можно

было перекрыть подачу воды.

- Все  приборы  и  устройства  для  подвода  воды  должны

соответствовать  предписаниям,  действующим  в  стране

использования.

- При установке не допускается повреждение или переги-

бание линии подачи воды.

Fig. 27

Электромагнитный  клапан  находится  внизу  на  обратной

стороне  устройства.  Он  оснащен  метрической  резьбой

R3/4.
Для  подключения  шланга  из  высококачественной  стали

должен быть доступ к обратной стороне устройства:

u

Снять крышку

 Fig. 27 (2).

u

До  конца  сдвинуть  гайку

  Fig.  27  (5)  через  конец  шланга

в виде угла

 Fig. 27 (4) и удерживать.

u

Смочить  уплотнение

  Fig.  27  (3)  и  вдавить  в  гайке

Fig. 27 (5) на конце шланга в виде угла Fig. 27 (4).

w

Уплотнение

  Fig.  27  (3)  прилегает  к  концу  шланга  в  виде

угла

 Fig. 27 (4) и слегка поддерживается.

ВНИМАНИЕ

Опасность  повреждения  витков  резьбы  электромагнит-

ного клапана

u

Осторожно одеть гайку и навинтить на резьбу.

u

Подсоедините

к

электромагнитному

клапану

Fig.  27  (1)гайку  Fig.  27  (5)  с  расположенным  на

изогнутом  в  виде  угла  конце  шланга

  Fig.  27  (4)уплотне-

нием

 Fig. 27 (3).

u

До  конца  сдвинуть  гайку

 Fig. 27  (8)  через прямой конец

шланга

 Fig. 27 (9) и удерживать.

u

Вставить ситовую ловушку

 Fig. 27 (10) в гайку Fig. 27 (8).

w

Ситовая ловушка

 Fig. 27 (10) прилегает к прямому концу

шланга

 Fig. 27 (9) и слегка поддерживается.

Ввод в работу

14

* Наличие в зависимости от модели и комплектации
