Вильчатый ключ на 10 (входит в комплект поставки)
q
Торцевой ключ на 2 (входит в комплект поставки)*
Указания по перемещению комбинации:
q
Перед сборкой установите устройства как можно
ближе к конечному месту расположения.
q
При перемещении всегда берите устройства за
внешние передние углы. Ни в коем случае не прижи-
майте коленом боковые стенки или дверцу.
q
Комбинацию легче всего перемещать по диагонали,
передвигая поочередно левый и правый угол.
Когда комбинация будет находиться непосредственно
перед нишей, задвиньте ее по прямой линии.
q
Если понадобится извлечь
комбинацию из ниши,
схватите ее в нижней
трети и потяните вперед.
ВНИМАНИЕ
Опасность повреждения при перемещении комбинации
SBS!
Собранная комбинация SBS отличается большим весом.
При неправильном перемещении на устройстве могут
появиться вмятины.
u
Соблюдайте указания по перемещению (см. выше).
u
Снимите всю защитную пленку с внешней стороны
устройства.
С передней стороны устройства:

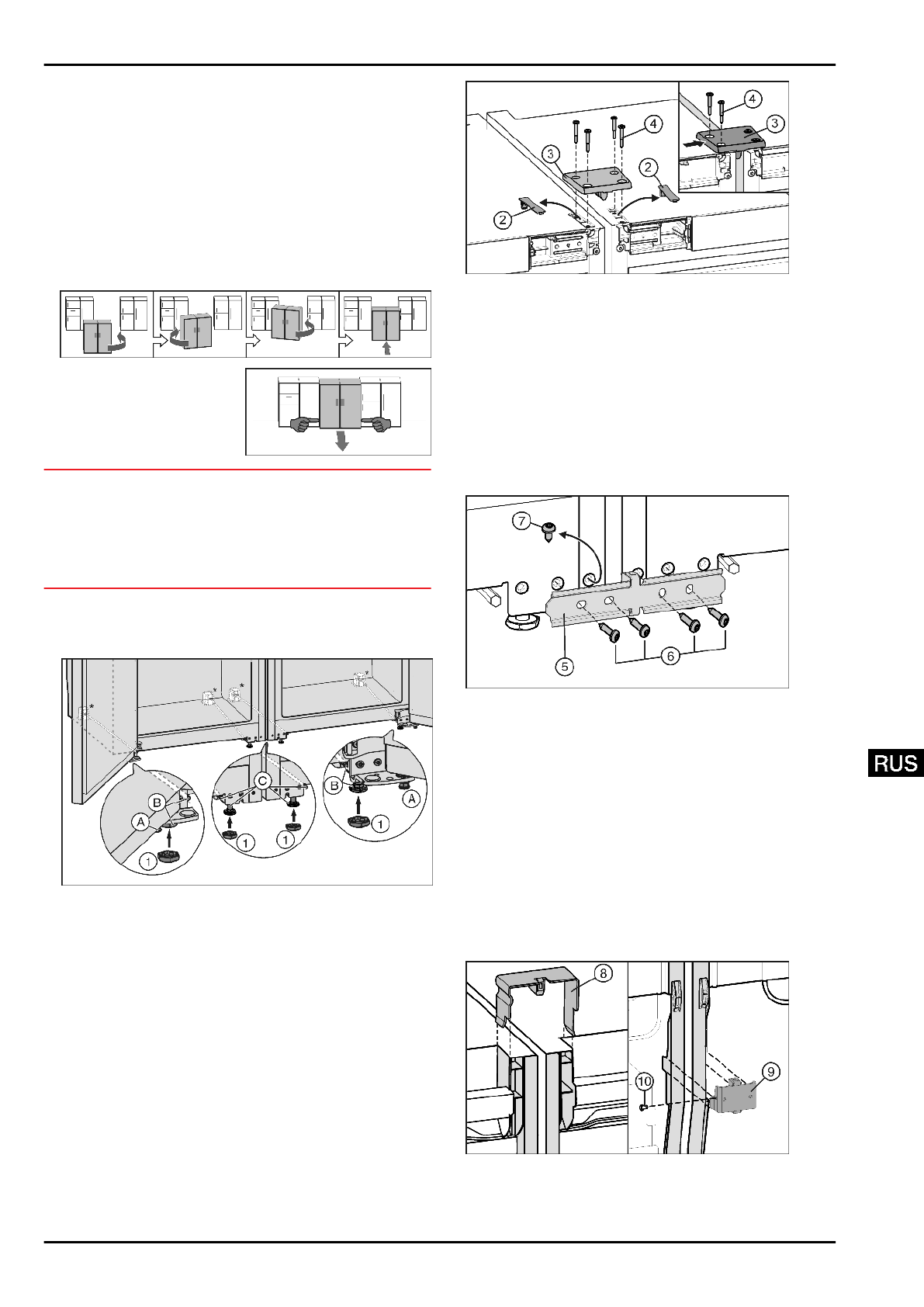

Fig. 4
u
При необходимости полностью закрутите установочные
ножки
Fig. 4 (A) с передней стороны обоих устройств,
чтобы они не касались пола.
u
Насадите колпачки
Fig. 4 (1) на четыре передние уста-
новочные ножки.
u
Сдвиньте оба устройства так, чтобы они находились на
расстоянии ок. 10 мм друг от друга, а передние их части
находились на одной линии.
Fig. 5
u
Выдвиньте из зацепления и снимитекрышки
Fig. 5 (2).
С помощью соединительной пластины устройства автома-
тически выровняются по высоте. Если одно устройство
находится выше другого, начните с него.
u
Установите соединительную пластину
Fig. 5 (3) и закре-
пите ее на одном устройстве с помощью двух винтов
Fig. 5 (4).
u
Сдвиньте соединительную пластину в сторону, чтобы
среднее ребро пластины прилегало к боковой стенке
устройства. Затяните винты.
u
Закрутите соединительную пластину также на втором
устройстве. При этом может понадобиться разжать или
сжать устройства между собой.
Fig. 6
u
Если ваше устройство оснащено предварительно смон-
тированным винтом
Fig. 6 (7): Выкрутите винт.
С помощью соединительного листа устройства автомати-
чески выровняются по глубине. Если одно устройство
выступает, начните с него. В другом случае начните с
правого устройства.
u
Установите соединительный лист
Fig. 6 (5) и закрепите
его на одном устройстве с помощью двух винтов
Fig. 6 (6).
u
Сдвиньте соединительный лист в сторону, чтобы
среднее ребро листа прилегало к боковой стенке
устройства. Затяните винты.
u
Закрутите соединительный лист также на втором
устройстве. При этом может понадобиться разжать или
сжать устройства между собой.
С задней стороны устройства:
Fig. 7
u
Вставьте соединительную скобку
Fig. 7 (8) вверху в
средние боковые стенки.
u
Вставьте соединительный уголок
Fig. 7 (9) снизу в соот-
ветствующий вырез.
Монтаж «бок о бок»
3
