u

При  установке  двух  устройств

рядом  по  схеме  «Side-by-Side»  их

следует  разместить  в  отдельных

мебельных шкафах.

u

Проверить  толщину  стенки  примыкающей  мебели:  она

должна составлять мин. 16 мм.

u

Устройство  разрешается  устанавливать  только  в

надежно  и  устойчиво  расположенную  мебель.

Фиксация мебели от опрокидывания.

u

При  помощи  уровня  и  разметочного  угольника  выста-

вить кухонную мебель и при необходимости выровнять,

используя подкладки.

u

Убедитесь,  что  пол  и  боковые  стенки  мебели  располо-

жены  под  правильным  углом  по  отношению  друг  к

другу.

6 Мебельная дверь

-

Для  кухонной  мебели  необходимы  две  двери:  одна

верхняя  для  холодильного  отделения  и  одна  нижняя

для морозильного отделения.

-

Толщина  дверей  должна  быть  не  меньше  16  мм  и  не

больше 19 мм.

-

Когда  обе  двери  закрыты  зазор  между  верхней  и

нижней дверью должен быть не менее 3 мм.

-

Зазор  между  мебельных  дверей  должен  быть  на  одном

уровне с зазором между дверей устройства.

-

Высота  зазора  между  дверью  и  находящейся  над  ней

дверью  шкафа  (если  есть)  должна  составлять  не  менее

3 мм.

-

Ширина  мебельных  дверей  зависит  от  стиля  кухни  и

размера  зазора  между  панелями  дверей  шкафа.  Как

правило,  между  мебельными  дверьми  нужно  оставить

вертикальный зазор в 3 мм.

-

Верхние кромки верхней и нижней двери должны нахо-

диться на одном уровне с дверьми находящегося рядом

шкафа (или шкафов), если рядом имеются еще шкафы.

-

Мебельные  двери  должны  быть  ровные  и  установлены

без напряжений.

ВНИМАНИЕ

Опасность  повреждения  из-за  слишком  тяжелой

мебельной двери!

Если мебельная дверь слишком тяжелая, то не исключены

повреждения шарниров и, как результат, нарушение функ-

ционирования.

u

Перед  монтажом  мебельной  дверцы  убедитесь,  что  ее

допустимый вес не превышен.

Тип машины

Максимальный вес мебельной

дверцы
Дверь холодиль-

ного отделения

Дверь моро-

зильного

отделения

ICP 29..

13

12

ICU 33.., ICUN 33..,

ICP 33.., ICN 33..,

SICN 33.., ICNP 33..

14

12

ICBP 32..

19

12

ICBN 33..

20

12

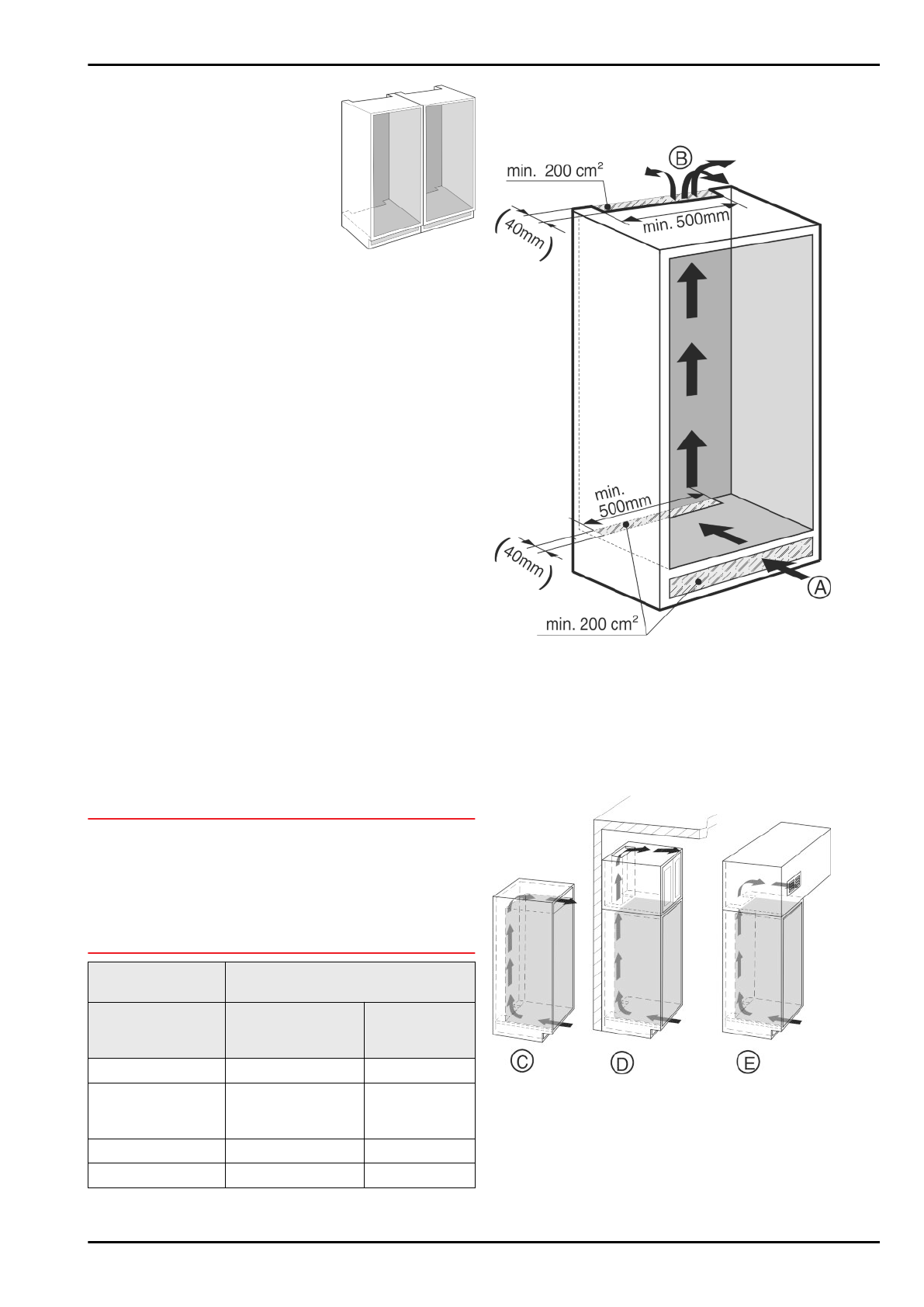

7 Приток и отток воздуха в

кухонной мебели

Fig. 3

-

Должна  иметься  эффективная  площадь  вентиляцион-

ного  отверстия,  составляющая  не  менее  200  см

2

  для

каждого  устройства  на  входе  воздуха

  Fig.  3  (A)  и

выходе воздуха

 Fig. 3 (B).

-

В основном действует следующее: чем больше площадь

вентиляционного  отверстия,  тем  меньше  электроэ-

нергии потребляет устройство при работе.

-

Глубина  вентиляционного  проема  в  задней  стенке

мебели должна составлять не менее 38 мм.

Fig. 4

-

Верхняя  площадь  вентиляционного  отверстия  может

быть  выполнена  или  непосредственно  над  устройством

и  снабжена  вентиляционной  решеткой

  Fig.  4  (C),  нахо-

диться  рядом  с  крышкой  над  мебелью

  Fig.  4  (D),  или

иметь  вид  вентиляционного  отверстия  в  промежу-

точном перекрытии

 Fig. 4 (E).

Мебельная дверь
