14.5  Перестановка опорных деталей

двери

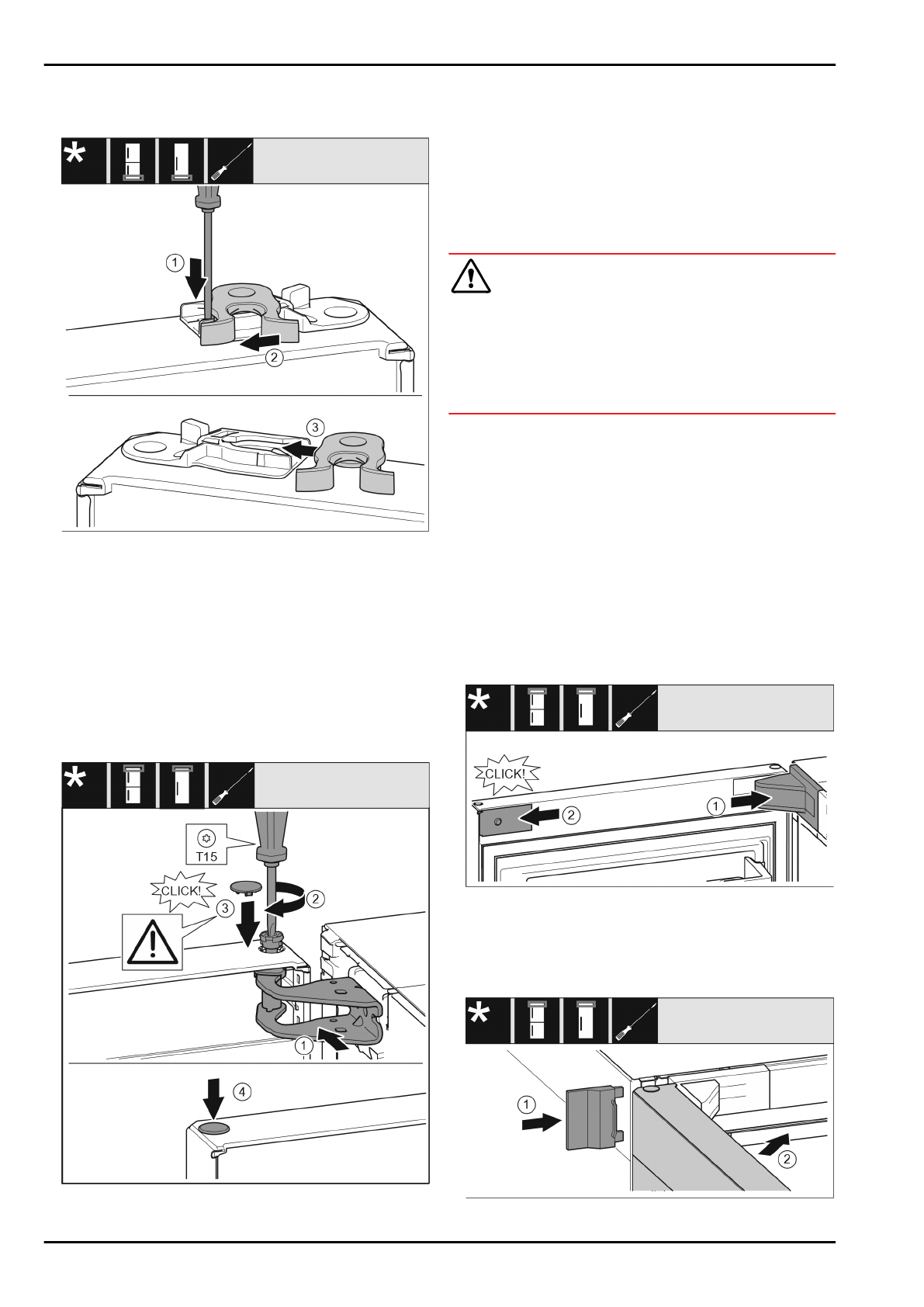

Fig. 18

u

Нижняя сторона двери смотрит вверх: повернуть

дверь.

u

Нажмите шлицевой отверткой на накладку вниз.

Fig. 18 (1)

u

Выведите запорный крючок из направляющей.

Fig. 18 (2)

u

Вставьте запорный крючок в направляющую с другой

стороны. Fig. 18 (3)

u

Верхняя сторона двери смотрит вверх: повернуть

дверь.

14.6  Монтаж двери

Fig. 19

u

Установить дверь на нижний опорный палец.

u

Выровняйте дверь вверху по отверстию в опорном

кронштейне. Fig. 19 (1)

u

Вставьте палец и затяните отверткой Т15. Fig. 19 (2)

u

Установите предохранительную крышку для защиты

двери: Вставьте предохранительную крышку и

проверьте, прилегает ли она к двери. В ином случае

вставьте палец полностью. Fig. 19 (3)

u

Вставьте заглушку. Fig. 19 (4)

14.7  Выравнивание двери

ПРЕДУПРЕЖДЕНИЕ

Опасность травмы при опрокидывании двери!

Если опорные детали недостаточно хорошо прикручены,

дверь может опрокинуться. Это может привести к значи‐

тельным повреждениям. Кроме того, если дверь плотно

не закрывается, устройство охлаждает неправильно.

u

Die Lagerböcke fest mit 4 Nm anschrauben.

u

Проверить все болты и при необходимости подтянуть.

u

При необходимости, выставить дверь посредством

двух продольных отверстий в нижнем опорном крон‐

штейне, выравнивая относительно корпуса устройства.

Для этого выкрутите средний винт в опорном крон‐

штейне с помощью прилагаемой к Т20 насадки. Остав‐

шиеся винты немного ослабьте с помощью насадки

к Т20 или отверткой Т20 и выровняйте посредством

продольных отверстий.

u

Подоприте дверь: с помощью рожкового ключа SW10

выворачивать установочную опору на нижнем опорном

кронштейне до тех пор, пока она не будет опираться на

пол, затем повернуть еще на 90°.

14.8  Установка крышек

Для устройств без амортизатора закрывания двери:

Fig. 20
Дверь открыта на 90°.

u

Крышку опорного кронштейна установите и зафик‐

сируйте, при необходимости осторожно разожмите.

Fig. 20 (1)

u

Установите накладку сбоку и зафиксируйте. Fig. 20 (2)

Fig. 21

Перевешивание двери

* Наличие в зависимости от модели и комплектации
