6.1.2  Навигация

Доступ к отдельным функциям происходит путем нави‐

гации в меню. После подтверждения функции или

настройки раздается звуковой сигнал. Если выбор не

происходит за 10 секунд, индикация сменяется на инди‐

кацию Status.
Управление устройством осуществляется кнопками

рядом с индикацией:

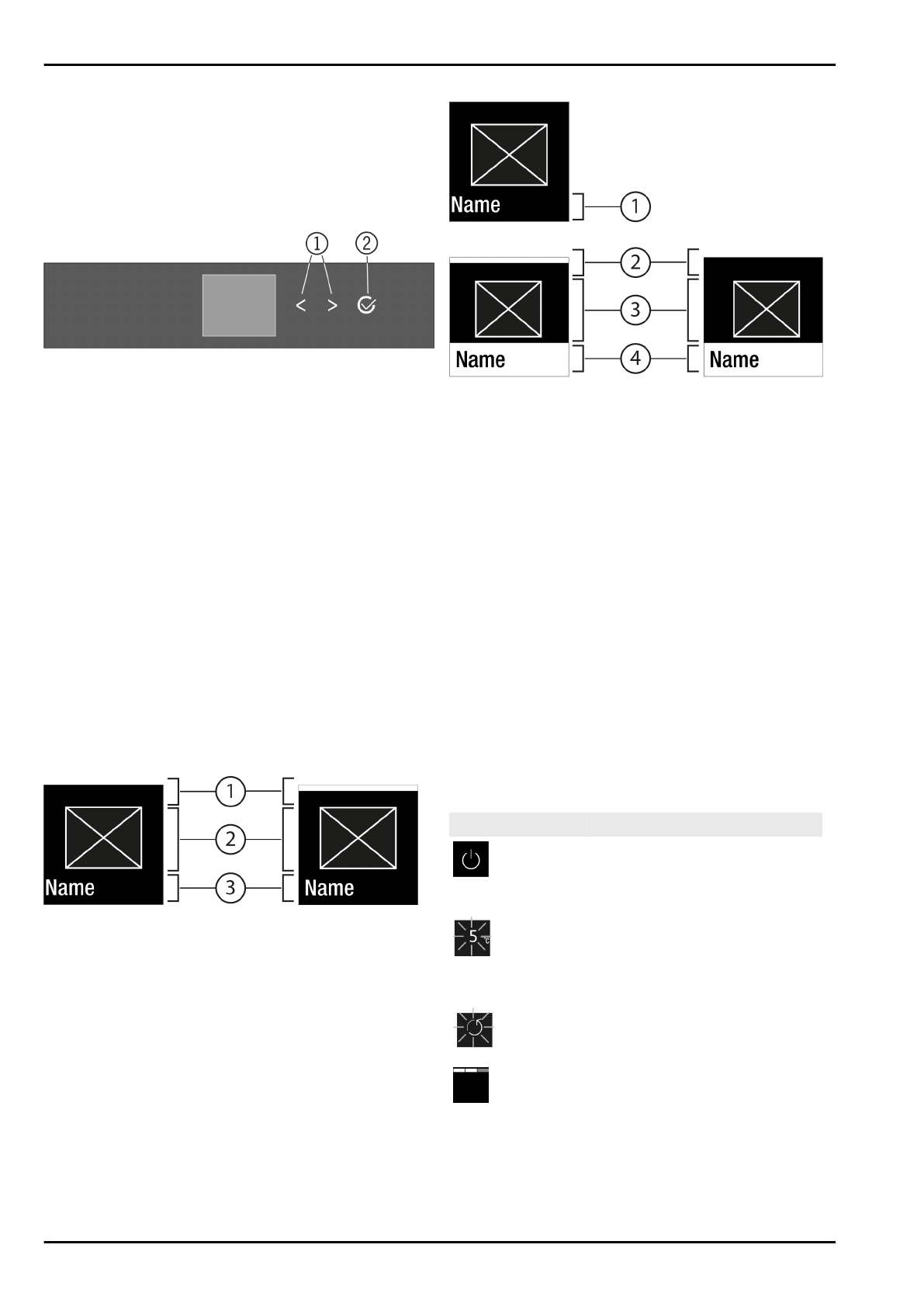

Fig. 5

(1) Навигационная

стрелка влево /

вправо

(2) Подтвердить

Навигационная стрелка влево / вправо Fig. 5 (1):

-

Навигация по меню. После последней страницы меню

снова отображается первая страница.

Подтвердить Fig. 5 (2):

-

Активация / деактивация одной функции.

-

Открытие одного подменю.

-

Подтверждение одного выбора. После подтверждения

индикация переключается обратно в меню.

Назад к Status-индикации: самый быстрый путь:

-

Закрытие и открытие двери.

-

или ждите 10 секунд. Индикация переключается на

индикацию Status.

6.1.3  Структура управления

Структура управления объясняется при помощи образца

рисунка. Индикация меняется в зависимости от функции

или настроек.
Меню без подменю

Fig. 6

(1) Статус деактиви‐

рован / Статус

активирован белая

полоска в верхней

зоне

(3) Меню: Название

функции или Меню:

Название настройки

(2) Символ или активиро‐

ванное значение

Меню с подменю

Fig. 7

(1) Меню: Название

функции или Меню:

Название настройки

(3) Символ или активиро‐

ванное значение

(2) Состояние

(4) Подменю: Название

функции или Подменю:

Название настройки

(2) деактивировано /

активировано

Возможна следующая навигация:

-

Навигация при помощи навигационной стрелки

влево / вправо Fig. 5 (1).

-

С помощью Подтвердить Fig. 5 (2) вызвать Подменю

Fig. 7 (4).

•

Навигация при помощи навигационной стрелки

влево / вправо Fig. 5 (1).

•

Установка нового значения: С помощью Подтвер‐

дить Fig. 5 (2) выбрать деактивированное значение

Fig. 6 (1).

•

Назад в меню: С помощью Подтвердить Fig. 5 (2)

выбрать уже активированное значение Fig. 6 (2).

6.1.4  Символы индикации

Символы индикации дают представление о текущем

состоянии устройства.

Символ

Состояние устройства
Режим готовности к работе

(Standby)
Устройство или температурная

зона выключены.
Мигающее число
Устройство работает. Темпе‐

ратура мигает, пока не

будет достигнуто настроенное

значение.
Мигающий символ
Устройство работает. Предприни‐

мается настройка.
Полоска устанавливается
Функция активирована.

6.2  Логика управления

6.2.1  Активация / деактивация функции

Можно активировать / деактивировать следующие

функции:

Управление

* Наличие в зависимости от модели и комплектации

9
