4.1.1 Снятие двери

Указание

u

Уберите  продукты  с  полочек  на  дверце,  прежде  чем

снимать дверцу, чтобы продукты не упали.

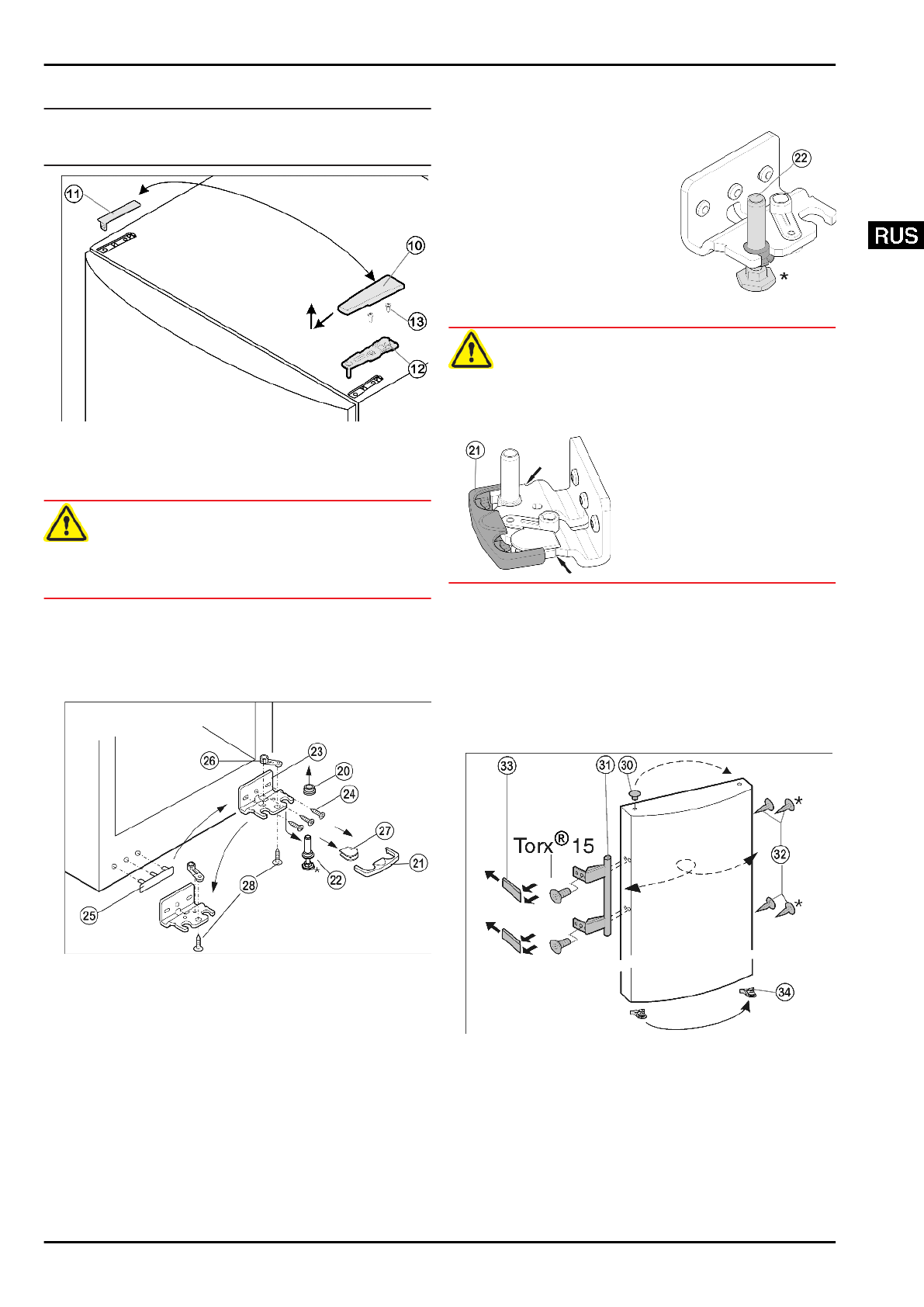

Fig. 4

u

Закройте дверь.

u

Крышку

 Fig. 4 (10) снимите движением вперед и вверх.

u

Снимите крышку

 Fig. 4 (11).

ОСТОРОЖНО

Опасность травмы при опрокидывании двери!

u

Следует хорошо держать дверь.

u

Устанавливайте дверь осторожно.

u

Открутите верхний опорный кронштейн

 Fig. 4 (12)(2 шт.

Torx 25)

 Fig. 4 (13) и вытяните вверх.

u

Дверь приподнимите и отставьте в сторону.

4.1.2 Перестановка опорных деталей

Fig. 5

u

Предохранитель

 Fig. 5 (21) снимите движением вперед.

u

Снимите крышку

 Fig. 5 (27).*

u

Полностью вверните регулируемую опору

 Fig. 5 (22).

u

При  необходимости  с  помощью  второго  человека

устройство  слегка  наклоните  назад,  чтобы  удалить

опорный палец.

u

Вытяните  опорный  палец

  Fig.  5  (22)  вниз  и  вперёд.  При

этом следите за гнездом шарнира

 Fig. 5 (20).

u

Открутите  опорный  кронштейн

  Fig.  5  (23)(3  шт.  Torx  25)

Fig. 5 (24).

u

Открутите  опорную  деталь

  Fig.  5  (26)(1  Torx  25)

Fig.  5  (28)  и,  переставив  в  отверстие  на  противопо-

ложной  стороне  опорного  кронштейна,  снова  прикру-

тите.

u

Осторожно  приподнимите  и  переставьте  крышку

Fig. 5 (25) со стороны ручки.

u

Снова  прикрутите  опорный  кронштейн

  Fig.  5  (23)  на

новой  стороне  шарнира  (с  моментом  4  Нм).  При  необ-

ходимости используйте аккумуляторный шуруповерт.

u

Снова  слегка  наклоните

устройство

назад

и

снова

установите

опорный

палец

Fig.  6  (22).  Зазубрина

должна  быть  располо-

жена спереди.

u

Установите

крышку

Fig.  5  (27)  на  противопо-

ложной стороне.*

Fig. 6

ОСТОРОЖНО

Опасность травмы при опрокидывании двери!

u

Предохранитель

  (21)  нужно  зафиксировать  сбоку  на

кронштейне,  чтобы  опорный  палец  и  двери  были  защи-

щены от выпадения.

u

u

Снова  защелкните  предохранитель

  (21)  на  опорном

кронштейне.

u

Наденьте гнездо шарнира

 Fig. 5 (20).

4.1.3 Перестановка ручки

u

Выведите  из  фиксатора  дверцы  пружинный  зажим

Fig. 7 (34) и переставьте его на новую сторону шарнира.

u

Извлеките  пробку

  Fig.  7  (30)  из  опорной  втулки  дверцы

и переставьте.

Fig. 7

u

Снимите  и  переставьте  на  противоположную  сторону

дверную  ручку

  Fig.  7  (31),  пробку  Fig.  7  (32)  и

прижимные пластины

 Fig. 7 (33).

u

При  установке  прижимных  пластин  на  противопо-

ложной стороне следите за правильной фиксацией.

4.1.4 Монтаж двери

u

Установите  дверцу  сверху  на  нижний  опорный  палец

Fig. 5 (22).

u

Закройте дверь.
