4.1.1 Откручивание верхней опорной под-

ставки

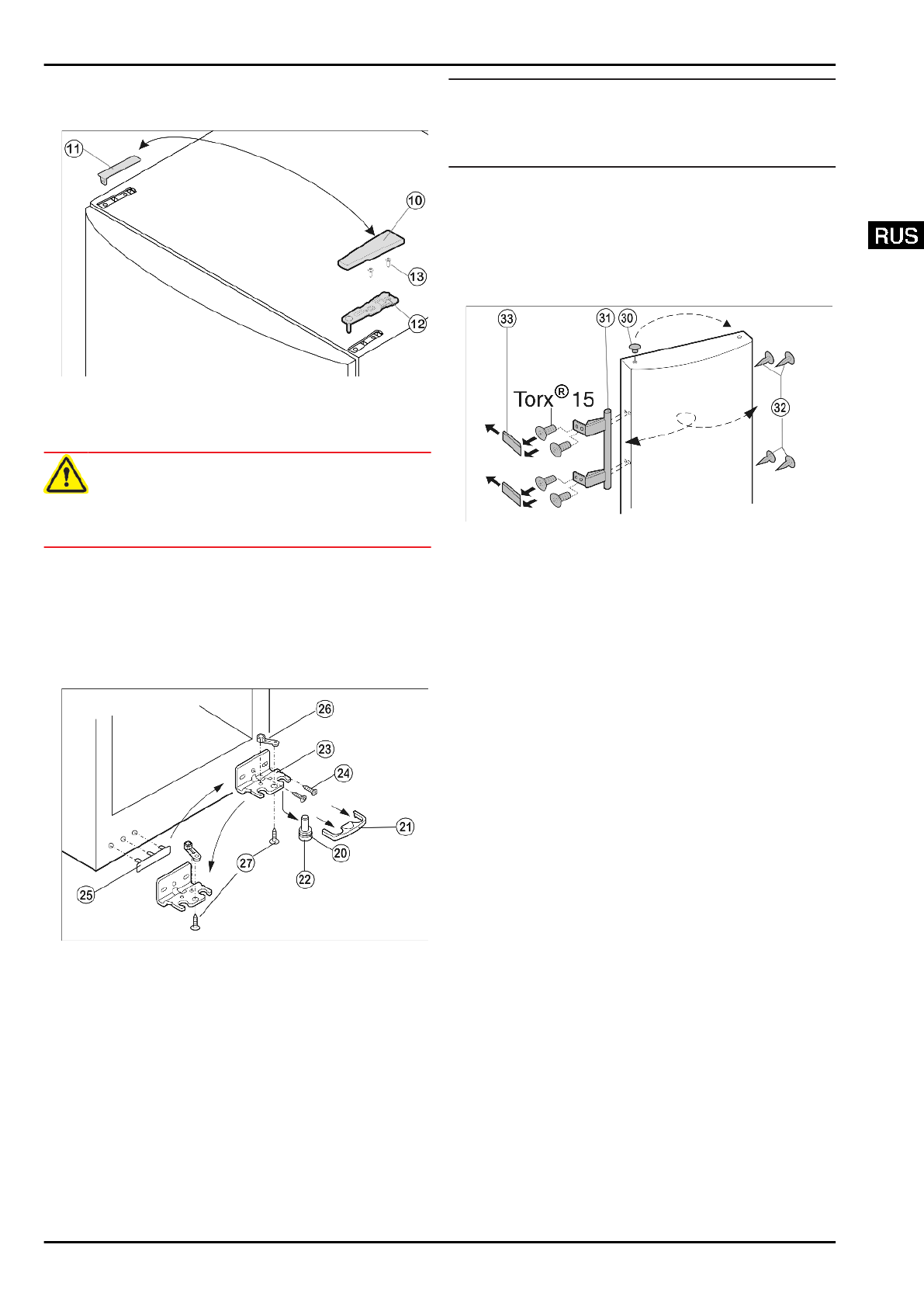

Fig. 4

u

Закройте дверь.

u

Стяните  крышку  крышку

  Fig.  4  (10)  вперёд  и  снимите

крышку

 Fig. 4 (11).

ОСТОРОЖНО

Опасность травмы при опрокидывании двери!

u

Следует хорошо держать дверь.

u

Устанавливайте дверь осторожно.

u

Открутите верхнюю опорную подставку

 Fig. 4 (12)(2 шт.

Torx 25)

 Fig. 4 (13) и вытяните вверх.

4.1.2 Снятие двери

u

Дверь приподнимите и отставьте в сторону.

4.1.3 Перестановка опорных деталей

Fig. 5

u

Нижнюю крышку

 Fig. 5 (21) снимите движением вперед.

u

С  помощью  второго  человека  устройство  слегка  накло-

ните назад, чтобы удалить опорный палец.

u

Вытяните  опорный  палец

  Fig.  5  (22)  вниз  и  вперёд.  При

этом следите за гнездом шарнира

 Fig. 5 (20).

u

Открутите  опорный  кронштейн

 Fig. 5  (23)(2 шт. Torx 25)

Fig. 5 (24).

u

Открутите  опорную  деталь

  Fig.  5  (26)(1  Torx  25)

Fig. 5 (27) и, переставив в отверстие на противоположной

стороне опорной подставки, снова прикрутите.

u

Снимите  и  переставьте  крышку

  Fig.  5  (25)  со  стороны

ручки.

u

Снова прикрутите опорную подставку

 Fig. 5 (23) на новой

стороне  шарнира,  при  необходимости  с  помощью  акку-

муляторного  шуруповерта  через  внешний  продольный

паз и круглое отверстие.

Указание

u

Если необходимо, например, чтобы скомпенсировать не-

ровности  пола,  вместо  круглого  отверстия  для  прикру-

чивания можно использовать также второй продольный

паз.

u

Снова слегка наклоните устройство назад и переставьте

опорный палец

 Fig. 5 (22).

u

Снова защелкните крышку

 Fig. 5 (21).

4.1.4 Перестановка ручки

u

извлеките пробку

 Fig. 6 (30) из опорной втулки дверцы и

переставьте.

Fig. 6

u

Снимите  и  переставьте  на  противоположную  сторону

дверную ручку

 Fig. 6 (31), пробку Fig. 6 (32) и прижимные

пластины

 Fig. 6 (33).

u

При установке прижимных пластин на противоположной

стороне следите за правильной фиксацией.

4.1.5 Монтаж двери

u

Установите дверь сверху на опорный палец

 (22).

u

Закройте дверь.

u

Установите верхний опорный кронштейн

 Fig. 4 (12) на но-

вой стороне шарнира так, чтобы он защелкнулся в двер-

це.

u

Прикрутите  опорный  кронштейн

  Fig.  4  (12)(2  шт.  Torx

25)

  Fig.  4  (13).  При  необходимости  просверлите  отвер-

стия или используйте аккумуляторную отвертку.

u

Защёлкните  крышку

  Fig.  4  (10)  и  крышку  Fig.  4  (11)  на

противоположной стороне.

4.1.6 Выравнивание дверцы

u

При  необходимости  выровняйте  дверцу  через  два  про-

дольных  паза  в  опорном  кронштейне

  (23)  параллельно

корпусу устройства, затем затяните винты.

Ввод в работу

5
