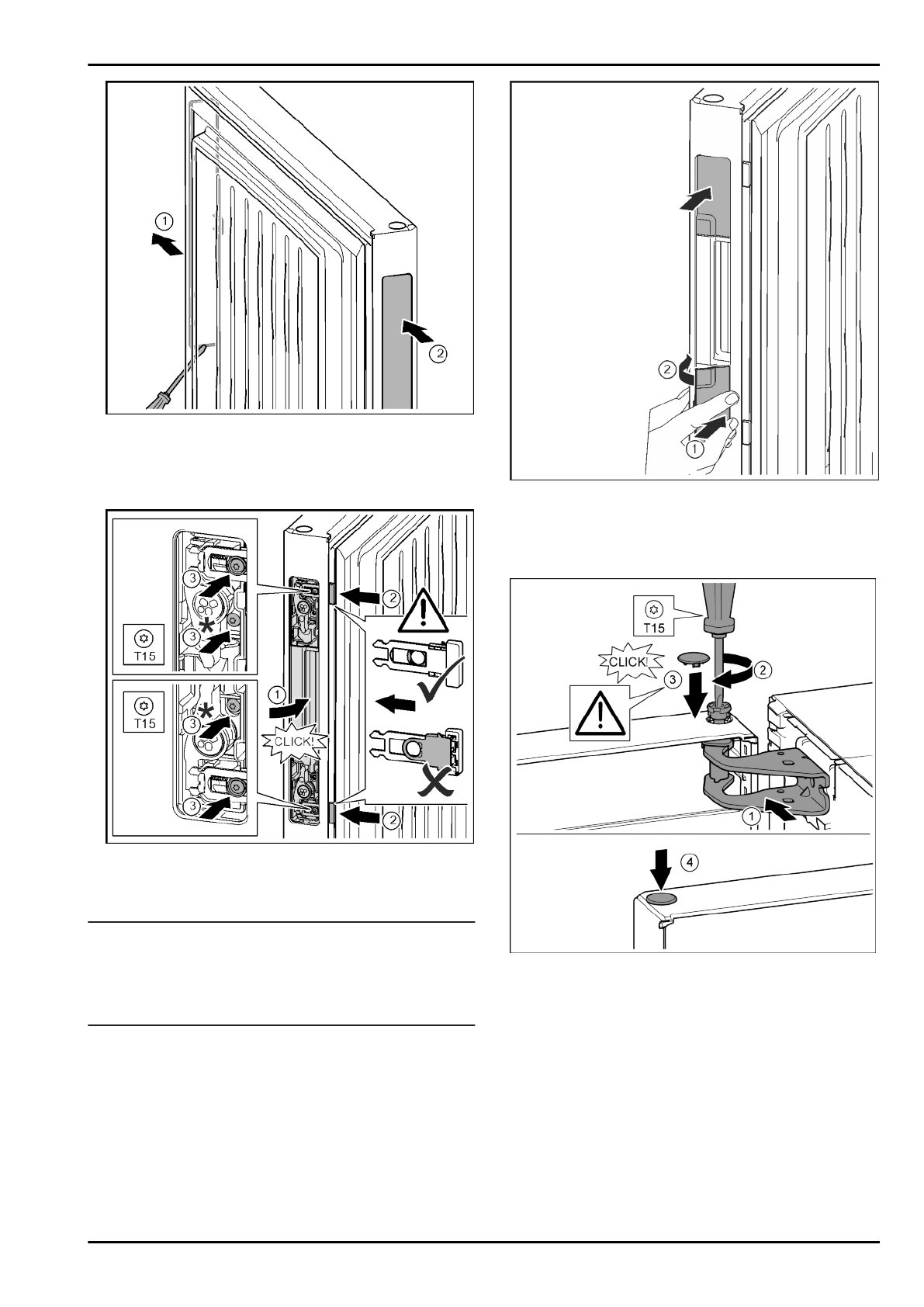

Fig. 21

u

С помощью шлицевой отвертки снять крышку вспомога-

тельного  механизма  открывания  двери  с  противопо-

ложной стороны.

 Fig. 21 (1)

u

Вставить в образовавшееся отверстие.

 Fig. 21 (2)

Fig. 22

u

Вспомогательный механизм открывания двери вставить

в  отверстие  с  противоположной  стороны  и  зафиксиро-

вать.

 Fig. 22 (1)

Указание

Пластмассовый  прямоугольник  на  защелке  не  должен

попасть на уплотнение двери.

u

Вставить  защелку  с  пластмассовым  прямоугольником  в

направлении  внешней  кромки,  как  показано  на

рисунке.

u

По  выемкам  сдвинуть  защелку  механизма  открывания

двери до момента фиксации.

 Fig. 22 (2)

u

Закрутить  винты  вместе  с  пластмассовыми  выступами

отверткой Т15.

 Fig. 22 (3)

w

Закручивая  винты,  оставлять  возможность  последую-

щего  перемещения  защелок  механизма  открывания

двери.

u

Проверка  работоспособности  вспомогательного  меха-

низма  открывания  двери:  слегка  нажать  на  вспомога-

тельный механизм открывания двери.

u

При необходимости, слегка затянуть винты.

Fig. 23

u

Зафиксировать  крышки  сверху  и  снизу  от  прорези  для

захвата.

4.3.7 Монтаж двери

Fig. 24

u

Установить дверь на нижний опорный палец.

u

Дверь  вверху  выровнять  по  отверстию  в  опорном  крон-

штейне.

 Fig. 24 (1)

u

Вставить палец и затянуть отверткой Т15.

 Fig. 24 (2)

u

Установить  предохранительную  крышку  для  защиты

двери:  вставить  предохранительную  крышку  и  прове-

рить, прилегает ли она к двери. В ином случае вставить

палец полностью.

 Fig. 24 (3)

u

Вставить заглушку.

 Fig. 24 (4)

Ввод в работу

12

* Наличие в зависимости от модели и комплектации
