4.3.7 Выравнивание двери

ПРЕДУПРЕЖДЕНИЕ

Опасность травмы при опрокидывании двери!

Если  опорные  детали  недостаточно  хорошо  прикручены,

дверь  может  опрокинуться.  Это  может  привести  к  значи-

тельным повреждениям. Кроме того, если дверь плотно не

закрывается, устройство охлаждает неправильно.

u

Прикрутите опорные подставки 4 Нм.

u

Проверить все болты и при необходимости подтянуть.

u

При  необходимости,  выровняйте  дверь  через  два

продольных  отверстия  в  нижнем  опорном  кронштейне

на  одной  оси  с  корпусом  устройства.  Для  этого  выкру-

тить  средний  винт  в  нижнем  опорном  кронштейне  с

помощью  прилагаемой  к  Т25  насадки.  Оставшиеся

винты  немного  отпустить  с  помощью  насадки  к  Т25  или

отверткой  Т25  и  выровнять  посредством  продольных

отверстий.

u

Подпереть  дверь:  с  помощью  рожкового  ключа  SW10

выворачивать  установочную  опору  на  нижнем  опорном

кронштейне  до  тех  пор,  пока  она  не  будет  опираться  на

пол, затем повернуть еще на 90°.

4.3.8 Монтаж амортизатора закрывания

двери

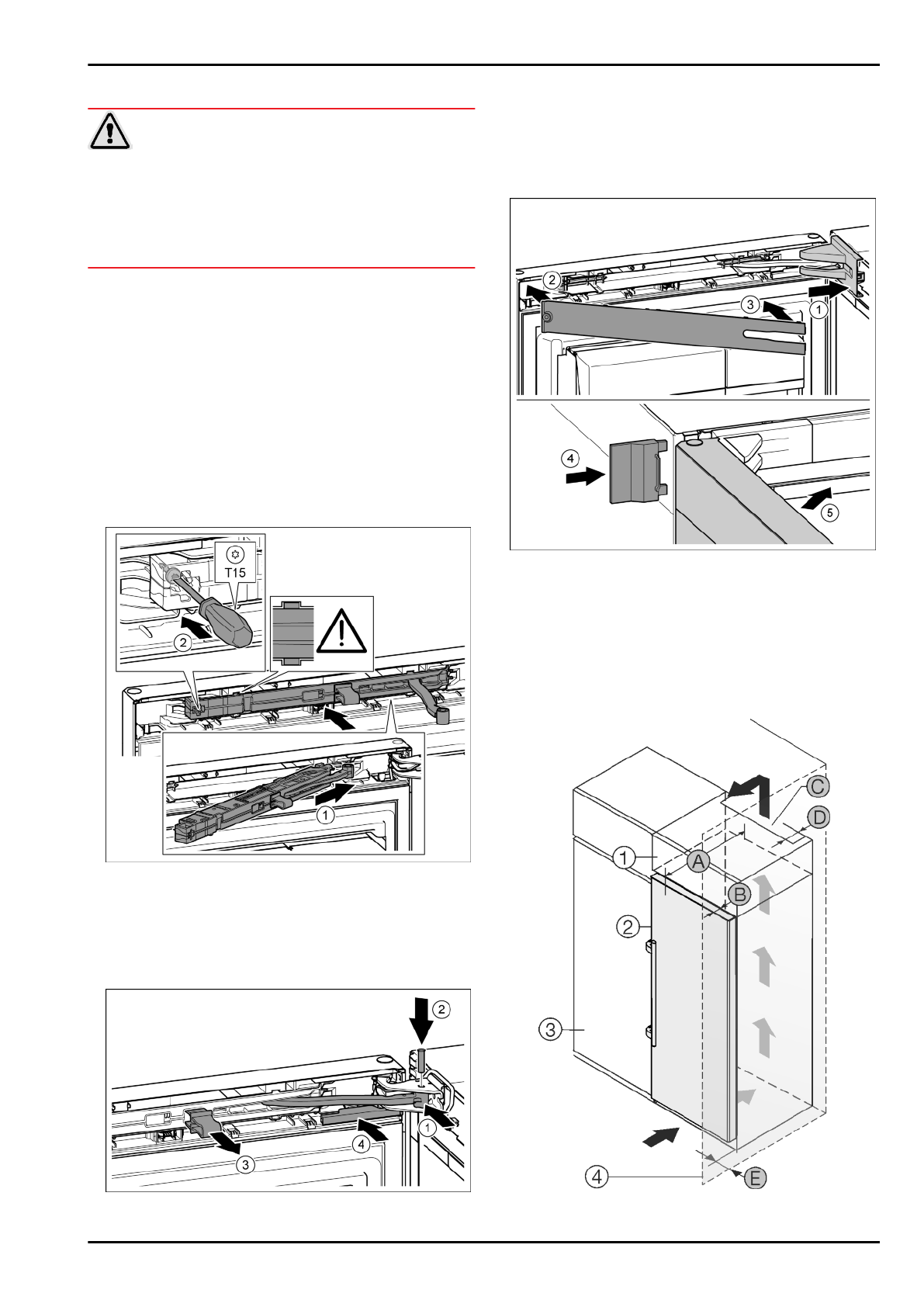

Fig. 20

u

Вставить узел амортизатора со стороны опорного крон-

штейна в выемку до упора под наклоном.

 Fig. 20 (1)

u

Вставить узел полностью.

w

Узел  размещен  правильно,  если  ребро  узла  амортиза-

тора находится в направляющей в корпусе.

u

Затянуть винт отверткой Т15.

 Fig. 20 (2)

Fig. 21

Дверь открыта на 90°.

u

Повернуть шарнир в опорном кронштейне.

 Fig. 21 (1)

u

Вставить  палец  в  опорный  кронштейн  и  шарнир.  При

этом  следить  за  тем,  чтобы  выступ  фиксатора  занимал

правильное положение в пазу.

 Fig. 21 (2)

u

Снять предохранитель.

 Fig. 21 (3)

u

Надвинуть крышку.

 Fig. 21 (4)

Fig. 22

u

Крышку  опорного  кронштейна  установить  и  зафиксиро-

вать, при необходимости, осторожно разжать.

 Fig. 22 (1)

u

Установить накладку.

 Fig. 22 (2)

u

Наклонить и защелкнуть накладку.

 Fig. 22 (3)

u

Надвинуть внешнюю крышку.

 Fig. 22 (4)

u

Закрыть верхнюю дверь.

 Fig. 22 (5)

4.4 Установка в кухонную стенку

Fig. 23

Ввод в работу

12
