ВНИМАНИЕ

Опасность повреждения!

Если  повреждено  уплотнение  дверцы,  то  она,  возможно,

закрывается  неправильно,  что  становится  причиной  недо-

статочного охлаждения.

u

Не повредите уплотнение дверцы отвёрткой!

u

Снять внешнюю крышку.

 Fig. 9 (1)

u

При  помощи  отвертки  освободить  крышку  опорного

кронштейна  и  отсоединить.  Снять  крышку  опорного

кронштейна.

 Fig. 9 (2)

u

Шлицевой  отверткой  вывести  накладку  из  зацепления

и отвести в сторону.

 Fig. 9 (3)

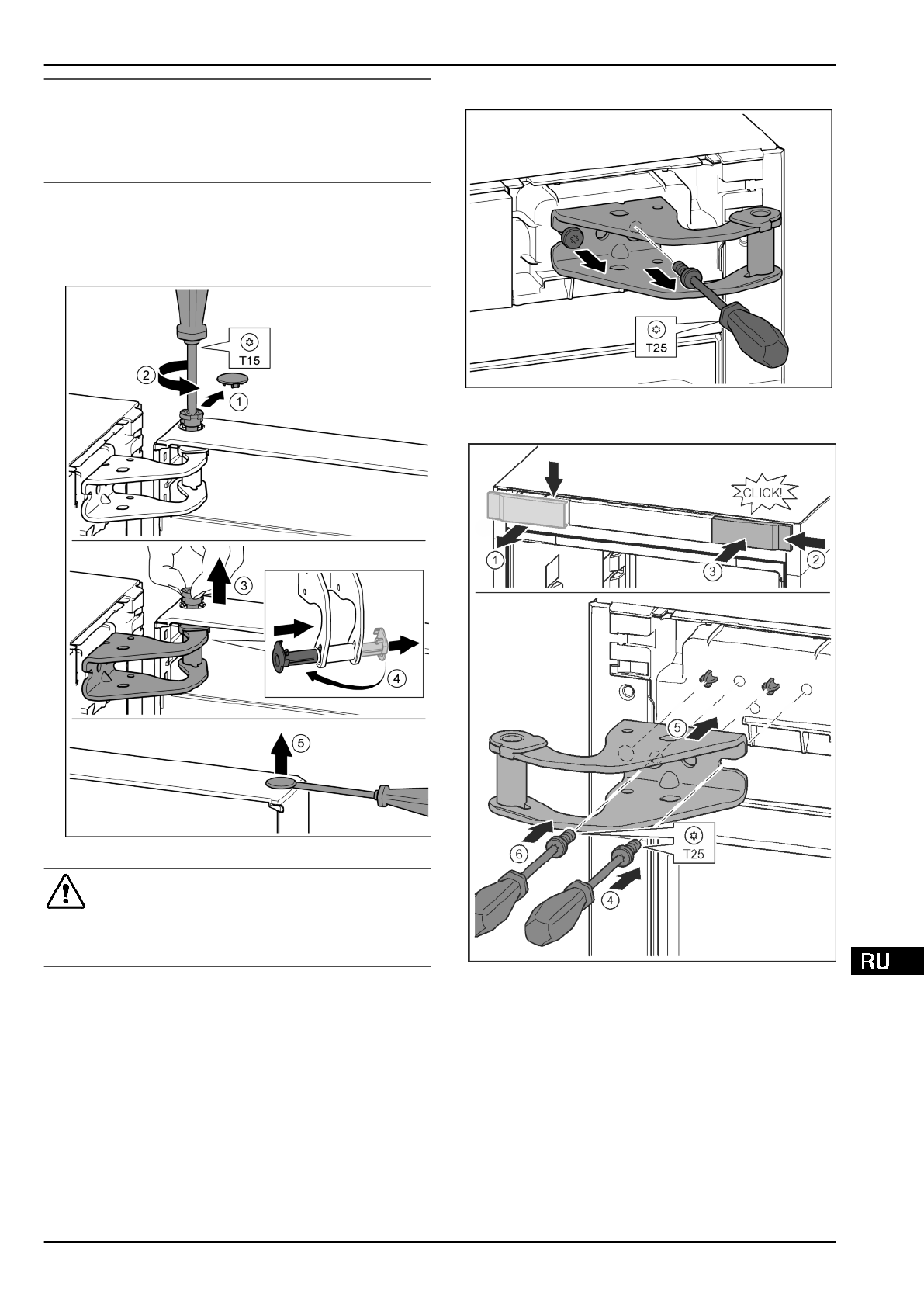

Fig. 10

ОСТОРОЖНО

Опасность травмы при опрокидывании двери!

u

Следует хорошо держать дверь.

u

Устанавливайте дверь осторожно.

u

Осторожно

снять

предохранительную

крышку.

Fig. 10 (1)

u

Немного выкрутить палец отверткой Т15.

 Fig. 10 (2)

u

Удерживать дверь и вытянуть палец рукой.

 Fig. 10 (3)

u

Опорную  втулку  вывести  из  направляющей.  Установить

и зафиксировать с другой стороны.

 Fig. 10 (4)

u

Приподнять дверь и отставить в сторону.

u

Осторожно  приподнять  шлицевой  отверткой  заглушку

из опорной втулки двери и вынуть.

 Fig. 10 (5)

4.3.2 Перестановка верхних опорных частей

Fig. 11

u

Оба винта выкрутить отверткой Т25.

u

Приподнять и убрать опорный кронштейн.

Fig. 12

u

Отпустить крышку и снять сбоку.

 Fig. 12 (1)

u

Навесить крышку, повернув ее на 180°, справа с другой

стороны.

 Fig. 12 (2)

u

Крышку зафиксировать.

 Fig. 12 (3)

u

Установить винт отверткой Т25.

 Fig. 12 (4)

u

Установить верхний опорный кронштейн.

 Fig. 12 (5)

w

Цапфы  находятся  в  предусмотренных  резьбовых  отвер-

стиях.

u

Затянуть винт.

 Fig. 12 (4)

u

Вставить и затянуть винт отверткой Т25.

 Fig. 12 (6)

Ввод в работу

* Наличие в зависимости от модели и комплектации
