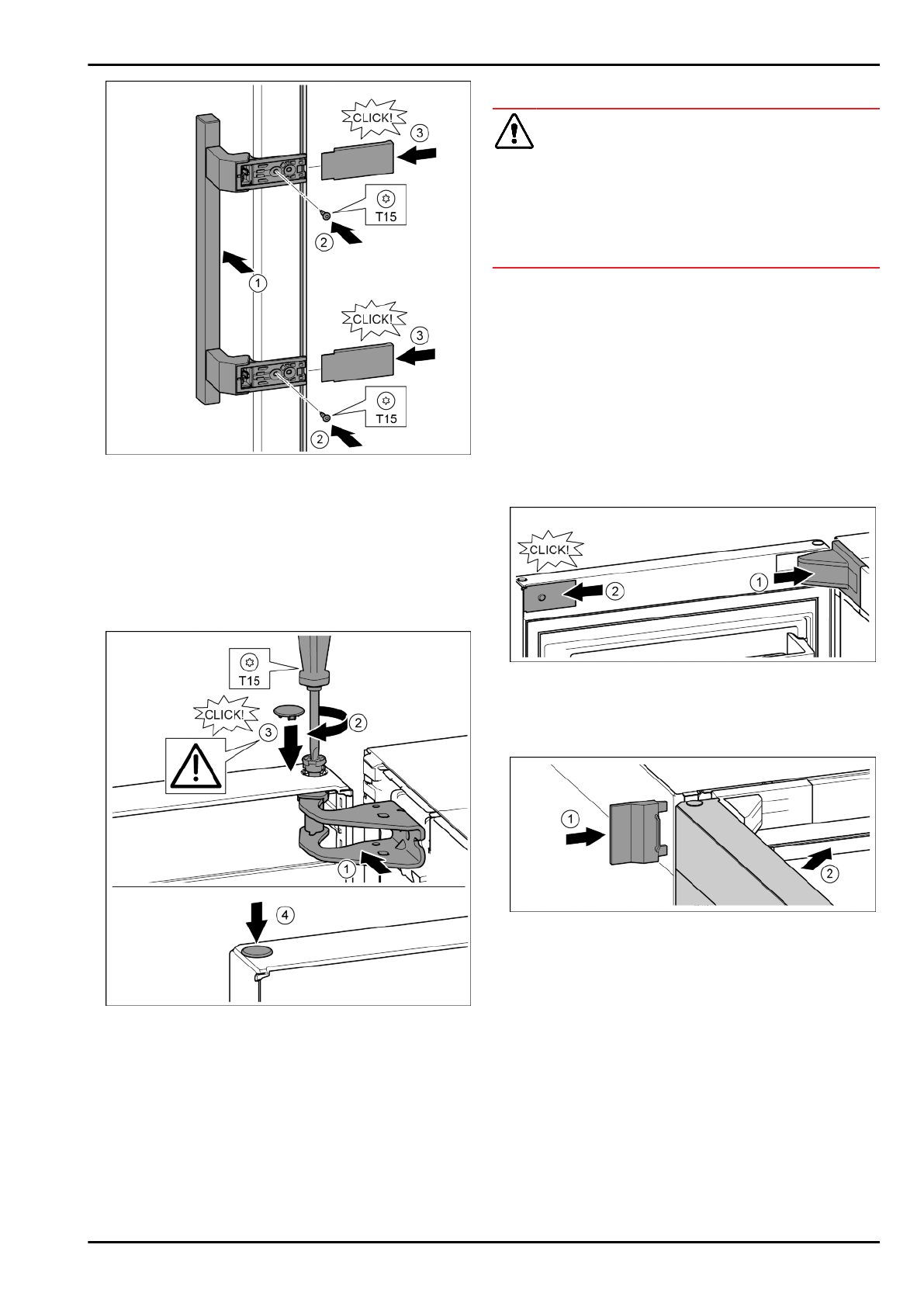

Fig. 18

u

Установить  ручку  на  противоположной  стороне.

Fig. 18 (1)

w

Отверстия  под  винты  должны  находиться  точно  друг

над другом.

u

Затянуть винты отверткой Т15.

 Fig. 18 (2)

u

Установить крышки сбоку и надвинуть.

 Fig. 18 (3)

w

Следить за правильной фиксацией.

4.3.6  Монтаж двери

Fig. 19

u

Установить дверь на нижний опорный палец.

u

Дверь  вверху  выровнять  по  отверстию  в  опорном  крон-

штейне.

 Fig. 19 (1)

u

Вставить палец и затянуть отверткой Т15.

 Fig. 19 (2)

u

Установить  предохранительную  крышку  для  защиты

двери:  вставить  предохранительную  крышку  и  прове-

рить, прилегает ли она к двери. В ином случае вставить

палец полностью.

 Fig. 19 (3)

u

Вставить заглушку.

 Fig. 19 (4)

4.3.7  Выравнивание двери

ПРЕДУПРЕЖДЕНИЕ

Опасность травмы при опрокидывании двери!

Если  опорные  детали  недостаточно  хорошо  прикручены,

дверь  может  опрокинуться.  Это  может  привести  к  значи-

тельным повреждениям. Кроме того, если дверь плотно не

закрывается, устройство охлаждает неправильно.

u

Прикрутите опорные подставки 4 Нм.

u

Проверить все болты и при необходимости подтянуть.

u

При  необходимости,  выровняйте  дверь  через  два

продольных  отверстия  в  нижнем  опорном  кронштейне

на  одной  оси  с  корпусом  устройства.  Для  этого  выкру-

тить  средний  винт  в  нижнем  опорном  кронштейне

с  помощью  прилагаемой  к  Т25  насадки.  Оставшиеся

винты  немного  отпустить  с  помощью  насадки  к  Т25  или

отверткой  Т25  и  выровнять  посредством  продольных

отверстий.

u

Подпереть  дверь:  с  помощью  рожкового  ключа  SW10

выворачивать  установочную  опору  на  нижнем  опорном

кронштейне  до  тех  пор,  пока  она  не  будет  опираться  на

пол, затем повернуть еще на 90°.

4.3.8  Установка крышек

Fig. 20

Дверь открыта на 90°.

u

Крышку  опорного  кронштейна  установить  и  зафиксиро-

вать, при необходимости, осторожно разжать.

 Fig. 20 (1)

u

Установить сбоку накладку и зафиксировать.

 Fig. 20 (2)

Fig. 21

u

Надвинуть внешнюю крышку.

 Fig. 21 (1)

u

Закрыть верхнюю дверь.

 Fig. 21 (2)

Ввод в работу

12

* Наличие в зависимости от модели и комплектации
