Liebherr K 3130 - Инструкция по эксплуатации - Страница 6

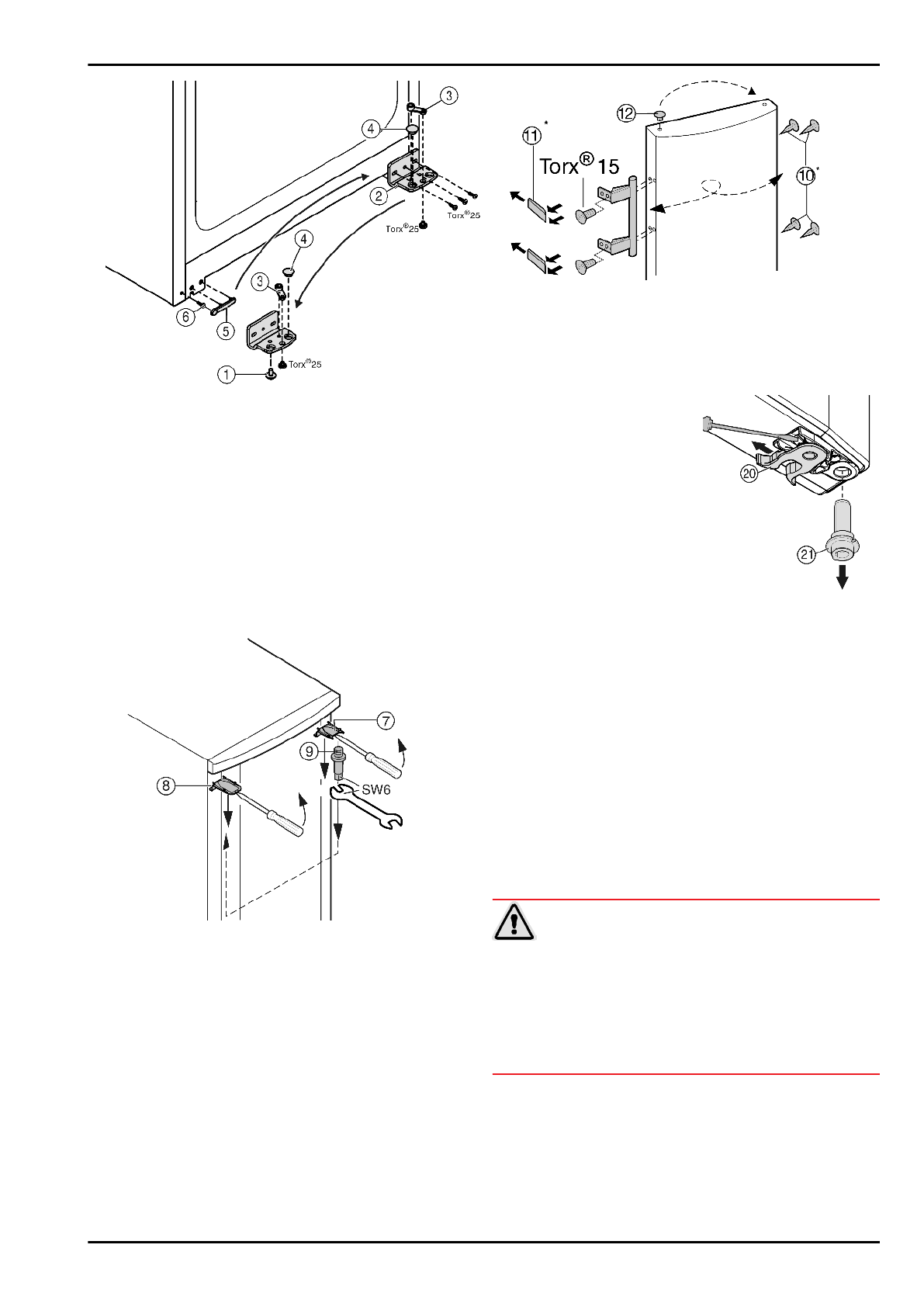

Fig. 6

u

Открутите опорный кронштейн

 Fig. 6 (2).

u

Открутите  опорную  деталь

  Fig.  6  (3)  и,  переставив  в

отверстие  на  противоположной  стороне  опорного  крон-

штейна, снова прикрутите.

u

Извлеките заглушку

 Fig. 6 (4) из опорного кронштейна и

переставьте  ее  в  отверстие  на  противоположной

стороне опорного кронштейна.

u

Осторожно снимите крышку со стороны ручки

 Fig. 6 (5).

u

Выкрутите  болт

  Fig.  6  (6)  и  вкрутите  на  противопо-

ложной стороне.

u

Снова установите крышку

 Fig. 6 (5).

u

Снова  прикрутите  опорный  кронштейн

  Fig.  6  (2)  на

новой  стороне  шарнира  (с  моментом  4  Нм).  При  необ-

ходимости используйте аккумуляторный шуруповерт.

Fig. 7

u

Верхнюю  крышку

  Fig.  7  (7)  и  крышку  Fig.  7  (8)  с

помощью  отвертки  выведите  вперед  из  фиксатора  и

снимите, наклоняя вниз.

u

Выкрутите опорный палец

 Fig. 7 (9) и вкрутите на проти-

воположной стороне (с моментом 4 Нм).

u

Снова установите крышку

 Fig. 7 (7) на стороне опорного

пальца: насадите сзади, защелкните спереди.

u

Установите  крышку

  Fig.  7  (8)  на  противоположной

стороне: насадите сзади, защелкните спереди.

Fig. 8

u

Извлеките  пробку

  Fig.  8  (12)  из  опорной  втулки  дверцы

и переставьте.

u

Снимите  и  переставьте  на  противоположную  сторону

дверную  ручку,  пробку

  Fig.  8  (10)  и  прижимные

пластины

 Fig. 8 (11).

u

При  установке  прижимных  пластин  следите  за

правильной фиксацией.

u

переставить  пружинный

зажим

  Fig.  9  (20):

Нажмите  вниз  язычок

защелки,  снимите  с  него

пружинный зажим.

u

Вдвиньте

пружинный

зажим  на  новой  стороне

шарнира  до  защелки-

вания.

u

Извлеките

опорный

палец

  Fig.  9  (21)  из

втулки  двери  и  вставьте

вместе  с  шайбами  на

противоположную

сторону.

Язычок

защелки  должен  быть

направлен  к  внутренней

стороне  двери,  паз  —  к

внешней стороне.

Fig. 9

u

Подвесьте  верхнюю  часть  двери  на  опорный  палец

Fig. 7 (9).

u

Поверните  нижнюю  часть  двери  и  вставьте  опорный

палец

  Fig.  9  (21)  в  опорный  кронштейн.  При  необходи-

мости  покрутите  опорный  палец,  чтобы  он  смог  заско-

чить.

u

Вкрутите  фиксирующий  винт

  Fig.  5  (1)  внизу  в  опорный

палец и затяните (с моментом 4 Нм).

u

При  необходимости  выровняйте  дверцы  через  два

продольных  паза  в  опорном  кронштейне  параллельно

корпусу устройства. Для этого выкрутите средний винт.

u

Вставьте  распорную  деталь

  Fig.  4  (22)  в  дверь  справа

внизу.

ПРЕДУПРЕЖДЕНИЕ

Опасность травмы при опрокидывании двери!

Если  опорные  детали  недостаточно  хорошо  прикручены,

дверь  может  опрокинуться.  Это  может  привести  к  значи-

тельным повреждениям. Кроме того, если дверь плотно не

закрывается, устройство охлаждает неправильно.

u

Закрутите  опорные  кронштейны/пальцы  (с  моментом

4 Нм).

u

Проверить все болты и при необходимости подтянуть.

4.2  Установка в кухонную стенку

Для устройств шириной 600 мм

Ввод в работу

6

* Наличие в зависимости от модели и комплектации
