4.2.1 Монтаж устройства

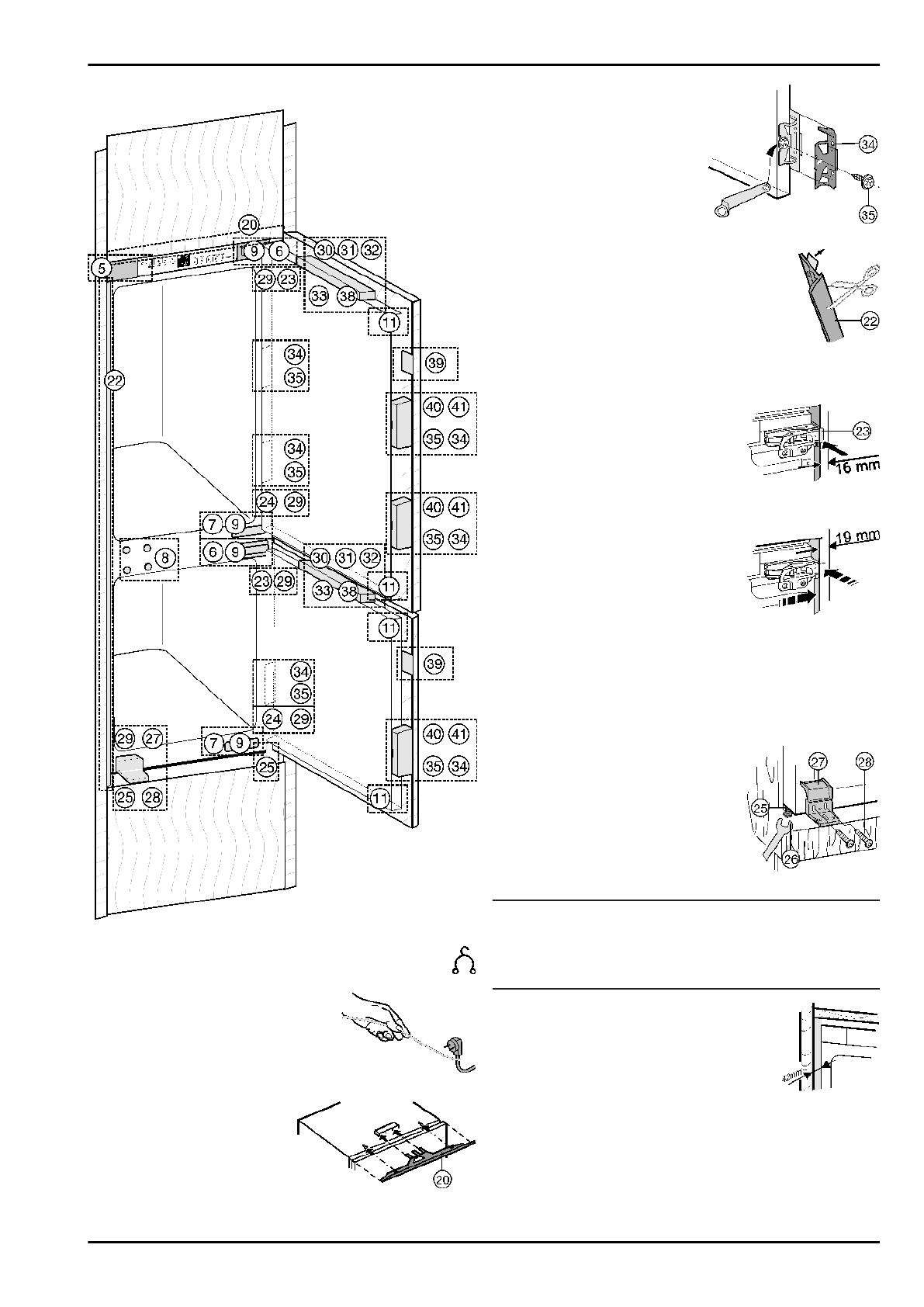

Fig. 9

u

Снимите соединительный кабель с задней стороны

устройства.  При  этом  необходимо  удалить  держа-

тель кабеля, иначе возникнет вибрационный шум!

u

Проложите сетевой кабель при

помощи  шнура  так,  чтобы  ус-

тройство после установки (мон-

тажа)  можно  было  легко  под-

ключить.

u

Вдвиньте  устройство  на  2/3  в

нишу.

Fig. 10

u

Установите  выравниваю-

щий козырек

 Fig. 11 (20) в

устройство  посередине:

вдвиньте  в  перемычку  и

навесьте  в  замочные  от-

верстия.

Fig. 11

u

Прикрутите  крепежный

уголок

 Fig. 12 (34)винтами

с  шестигранной  головкой

Fig.  12  (35)  на  двери  ус-

тройства,

используя

предварительно  просвер-

ленные отверстия.

Fig. 12

Для стенок мебели толщиной 16 мм ши-

рина ниши = 568 мм:

u

Наклейте

облицовочную

планку

Fig. 13 (22) со стороны ручки заподлицо

с  лицевой  стороной  на  боковую  стенку

устройства: снимите защитную пленку и

наклейте облицовочную планку.

u

При  необходимости  укоротите  облицо-

вочную планку

 Fig. 13 (22) по высоте ни-

ши.

Fig. 13

u

Распорный  элемент

  Fig.  14  (23)

защелкните  на  верхнем  шарни-

ре,  а  распорный  элемент

Fig. 9 (24) – на нижнем шарнире.

u

Вдвиньте устройство в нишу так,

чтобы  распорные  элементы

уперлись в боковую стенку мебе-

ли.

Fig. 14

Для  стенок  мебели  толщиной

19 мм ширина ниши = 562 мм:

Для  мебели  без  упорных  эле-

ментов  дверей  (утолщений,

уплотнений и т.д.):

u

вдвиньте устройство в нишу так,

чтобы  передние  кромки  шарни-

ров  оказались  заподлицо  с  бо-

ковой стенкой мебели.

Fig. 15

Для  мебели,  имеющей  упорные  элементы  дверей

(утолщения, уплотнения и т.д.):

u

Учитывайте конструктивный размер. Выдвиньте шарни-

ры  на  величину  этого  конструктивного  размера.  Приж-

мите устройство со стороны шарнира к стенке мебели.

u

Выставьте  устройство  прямо,

регулируя  опоры

  Fig.  16  (25)

при помощи прилагаемого ви-

лочного ключа

 Fig. 16 (26).

Fig. 16

Указание

Нарушение функционирования из-за неправильного монта-

жа!

u

В обязательном порядке соблюдайте зазор по периметру

42 мм

u

Корпус устройства выровняйте по пери-

метру  параллельно  передним  кромкам

боковых  стенок  мебели  на  расстоянии

42 мм.

u

При  регулировке  размеров  учитывайте

упорные  элементы  дверей,  такие,  как

утолщения и уплотнения.

u

Прикрутите  пластмассовый  уголок

  Fig.  16  (27)винтами

М5

 Fig. 16 (28) к устройству со стороны ручки.

Для мебели без упорных элементов дверей:

u

В  глубине  выставьте  пластмассовый  уголок

  Fig.  16  (27)

заподлицо с передней кромкой основания мебели.

Для мебели, имеющей упорные элементы дверей
