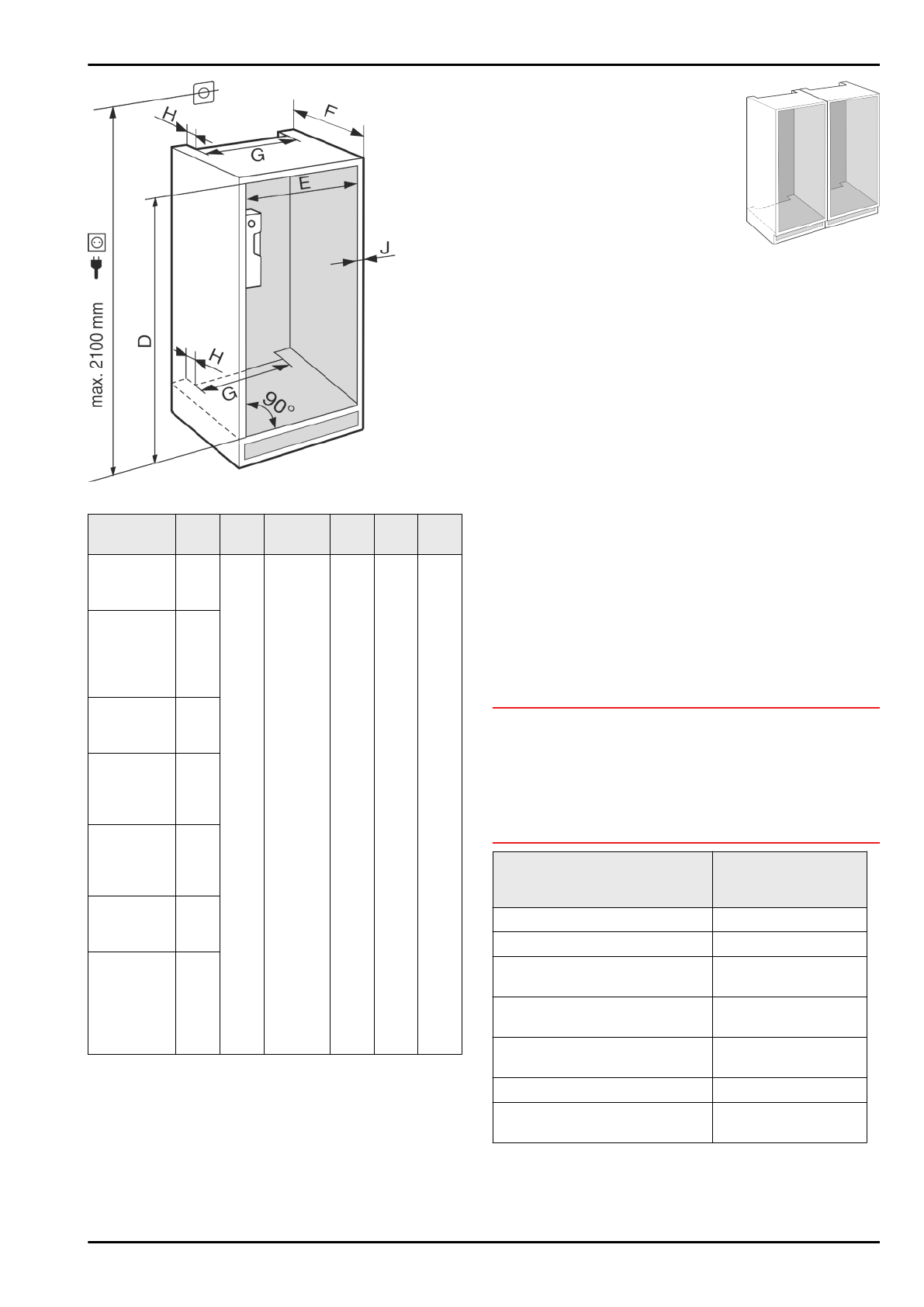

Fig. 2

D

(мм)

E

(мм)

F (мм)

G

(мм)

H

(мм)

J

(мм)

IG 10..,

IGN 10..

714

—

730

560

—

570

мин.

550,

реко-

менд.

560

мин.

500

мин.

40

макс

. 19

IK 16..,

IKP 16.. ,

IG 16.. ,

IGN 16.., IB

16..

874

—

890

IK 19.., IKB

19..

1024

—

1040

IK 23..,

IKP 23..,

IKB 23..,

IKBP 23..

1220

—

1236

IK 27..,

IKB 27..,

IKBP 27..,

IGN 27..

1397

—

1413

IKBP 29..

1574

—

1590

IK 35.., IKF

35..,

IKB 35..,

IKBP 35..,

IGN 35..,

SIGN 35..

1772

—

1788

Заявленное  потребление  электроэнергии  определено  при

глубине  кухонной  мебели  560  мм.  При  глубине  кухонной

мебели  550  мм  устройство  полностью  работоспособно,

однако потребляет немного больше электроэнергии.

u

При  установке  двух  устройств

рядом  по  схеме  «Side-by-Side»  их

следует  разместить  в  отдельных

мебельных шкафах.

u

Проверьте  толщину  стенки  примыкающей  мебели:  она

должна составлять не менее 16 мм.

u

Устройство  разрешается  устанавливать  только  в

надежно и устойчиво расположенную мебель. Фиксация

мебели от опрокидывания.

u

При  помощи  уровня  и  разметочного  угольника  выста-

вить  кухонную  мебель  и  при  необходимости  выровнять,

используя подкладки.

u

Убедитесь,  что  пол  и  боковые  стенки  мебели  располо-

жены под правильным углом по отношению друг к другу.

6  Мебельная дверь

-

Для кухонной двери необходима одна дверь.

-

Толщина двери должна составлять не менее 16 мм и не

более 19 мм.

-

Ширина  зазора  между  дверью  и  находящейся  над  ней

дверью  шкафа  (если  есть)  должна  составлять  не  менее

3 мм.

-

Ширина  мебельной  двери  зависит  от  стиля  кухни  и

размера  зазора  между  панелями  дверей  шкафа.  Как

правило,  между  мебельными  дверями  нужно  оставить

вертикальный зазор 3 мм.

-

Если  имеются  еще  шкафы,  то  верхняя  кромка

мебельной двери должна находиться на одном уровне с

дверьми примыкающей мебели.

-

Мебельная  дверь  должна  быть  ровная  и  установлена

без напряжений.

ВНИМАНИЕ

Опасность  повреждения  из-за  слишком  тяжёлой

мебельной двери!

Если мебельная дверь слишком тяжёлая, то не исключены

повреждения шарниров и, как результат, нарушение функ-

ционирования.

u

Перед  монтажом  мебельной  дверцы  убедитесь,  что  её

допустимый вес не превышен.

Тип устройства

Максимальный вес

мебельной дверцы

(кг)

IK 19.., IKB 19..

13

IG 10.., IGN 10..

14

IK 16.., IKP 16.., IG 16.., IGN 16..,

IB 16..

16

IKB 23.., IKBP 23.., IK 23..,

IKP 23..

19

IK 27.., IKB 27.., IKBP 27.., IGN

27..

21

IKBP 29..

22

IK 35.., IKF 35.., IKB 35..,

IKBP 35.., IGN 35.., SIGN 35..

26

Мебельная дверь

4
